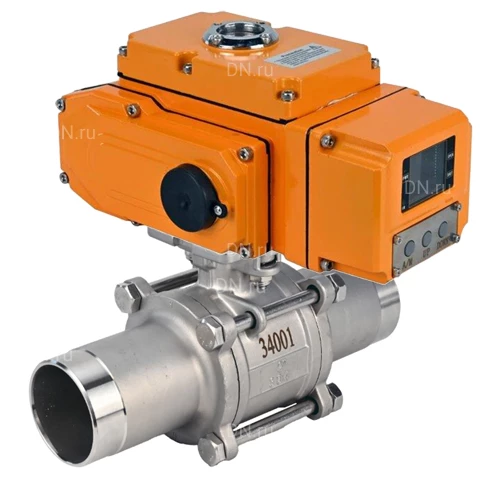

Краны шаровые DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду15-80 Ру63-16, полнопроходные, трехсоставные, нержавеющая сталь 304, PTFE, под приварку, с электроприводом четвертьоборотным DN.ru QT-N-EM-A1-24VDC-У1 HARK купить в Москве и РФ

Кран шаровой DN.ru BV3131P(3pc)-FP-W-ISO-H LONG применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов серии BV3131P(3pc)-FP-W-ISO-H LONG возможна в системы, транспортирующие жидкие и газообразные среды (вода, пар, нефтепродукты, нейтральные среды, газообразные среды), неагрессивные к материалам крана.

Электроприводы четвертьоборотные DN.ru QT-N-EM-A1-24VDC-У1 HARK предназначены для дистанционного и местного управления вращением запорного органа на 90° таких типов как кран шаровой и т.п. Они широко применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические параметры кранов шаровых DN.ru BV3131P(3pc)-FP-W-ISO-H LONG c электроприводом QT-N-EM-A1-24VDC-У1 HARK:

Наименование	Значение
Температура рабочей среды, °С	от -20 до 180
Тип устройства крана	двухходовой
Применение	водоснабжение, теплоснабжение, промышленность
Рабочая среда	вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Присоединение к трубопроводу	под приварку
Водоразборный	нет
Тип проходного сечения	полнопроходной
Класс герметичности	A по ГОСТ 9544
Тип управления	С электроприводом
Присоединение	под приварку
Управление	Электропривод 24В
Гарантия, г.	1
Страна производитель	Россия

Краны шаровые DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду15-80 Ру63-16, полнопроходные, трехсоставные, нержавеющая сталь 304, PTFE, под приварку, с электроприводом четвертьоборотным DN.ru QT-N-EM-A1-24VDC-У1 HARK

Габариты и размеры кранов шаровых DN.ru BV3131P(3pc)-FP-W-ISO-H LONG c элетроприводом QT-N-EM-A1-24VDC-У1 HARK:

Dn	L, мм	D, мм	L1, мм	F, мм
15	150	21.3	161	122
20	155	26.9	161	122
25	186	33.7	188	127
32	195	42.4	161	122
40	231	48.3	161	122
50	243	60.3	188	127
65	290	76.1	188	127
80	302	88.9	188	127

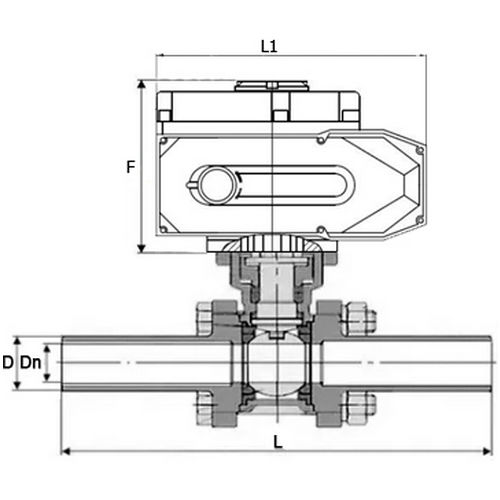

Эскиз кранов шаровых DN.ru BV3131P(3pc)-FP-W-ISO-H LONG c элетроприводом QT-N-EM-A1-24VDC-У1 HARK

Таблица деталей и материалов кранов шаровых DN.ru BV3131P(3pc)-FP-W-ISO-H LONG:

№ п/п	Наименование детали	Материал
1	Корпус	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
2	Боковой элемент (2 шт)	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3	Шар	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Уплотнение шара	PTFE
5	Уплотнение штока	PTFE
6	Втулка	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
7	Шток	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
8	Шайба	нерж. сталь
9	Гайка	нержавеющая сталь А2-70 (аналог 08Х18Н10)
10	Болт	нержавеющая сталь А2-70 (аналог 08Х18Н10)

Эскиз деталей и материалов кранов шаровых DN.ru BV3131P(3pc)-FP-W-ISO-H LONG

Технические параметры электропривода DN.ru QT-N-EM-A1-24VDC-У1 HARK:

Наименование	Значение
Модель	QT-N-EM-A1-24VDC-У1 HARK
Давление управления, бар	2 ÷ 8
Наличие ручного дублера	есть

Схема подключения электропривода DN.ru QT-N-EM-A1-24VDC-У1 HARK

Таблица деталей и материалов электропривода DN.ru QT-N-EM-A1-24VDC-У1 HARK:

№ п/п	Наименование деталей
1	Выходной вал
2	Кабельный замок
3	Механический ограничитель
4	Ручной дублер
5	Корпус
6	Модульный бокс
7	Крышка
8	Смотровое стекло
9	Защита от пыли

Эскиз деталей и материалов электроопривода DN.ru QT-N-EM-A1-24VDC-У1 HARK
