Краны шаровые DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду10-150 Ру16-63 полнопроходные, корпус - нержавеющая сталь 316, под приварку, с 1/4-оборотным электроприводом ГЗ-ОФ 220В

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Электроприводы типа ГЗ-ОФ(К) и ГЗ-ОФ(М) общего назначения применяются для управления запорной промышленной трубопроводной арматурой, имеющей четвертьоборотный запорный орган, и устанавливаются в помещениях, под навесом и на открытом воздухе.

Технические характеристики кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду10-150 Ру16-63 полнопроходных, корпус - нержавеющая сталь 316, под приварку, с 1/4-оборотным электроприводом ГЗ-ОФ 220В:

Наименование	Значение
Тип присоединения	под приварку
Тип управления	С электроприводом
Применение	водоснабжение, теплоснабжение, промышленность
Проход шара крана	полнопроходной
Климатическое исполнение	У1
Температура рабочей среды, °С	от -20 до 180
Присоединение	под приварку
Управление	электропривод 220В
Класс герметичности	A
Водоразборный	нет
Тип устройства крана	двухходовой
Среда	вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Страна производитель	Россия
Гарантия, г.	1
Срок службы, лет	5

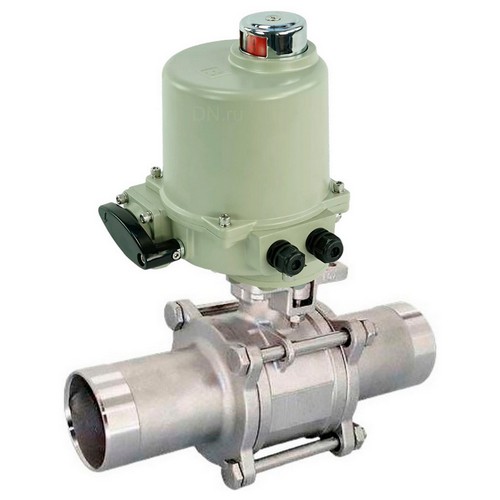

Краны шаровые DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду10-150 Ру16-63 полнопроходные, корпус - нержавеющая сталь 316, под приварку, с 1/4-оборотным электроприводом ГЗ-ОФ 220В

Габариты и размеры кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду10-150 Ру16-63 полнопроходных, корпус - нержавеющая сталь 316, под приварку, с 1/4-оборотным электроприводом ГЗ-ОФ 220В:

Модель	L, мм	S1, мм	S2, мм
Ду10	130	72	129
Ду15	150	72	129
Ду32	195	72	129
Ду40	231	141	178
Ду50	243	141	178
Ду65	290	195	267
Ду80	302	195	267
Ду100	326	212	290
Ду125	360	238	332
Ду150	390	238	332

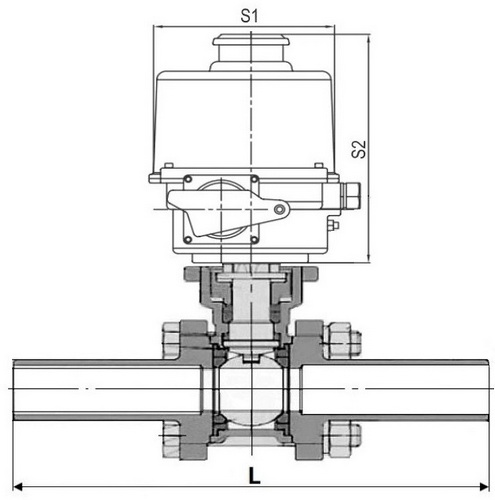

Эскиз габариты и размеры кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду10-150 Ру16-63 полнопроходных, корпус - нержавеющая сталь 316, под приварку, с 1/4-оборотным электроприводом ГЗ-ОФ 220В

Таблица деталей и материалов кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду10-150 Ру16-63 полнопроходных, корпус - нержавеющая сталь 316, под приварку, с 1/4-оборотным электроприводом ГЗ-ОФ 220В:

№ п/п	Наименование детали	Материал
1	Корпус	нержавеющая сталь 316
2	Боковой элемент (2 шт)	нержавеющая сталь 316
3	Шар	нержавеющая сталь 316
4	Уплотнение шара	PTFE
5	Уплотнение штока	PTFE
6	Втулка	нержавеющая сталь 304
7	Шток	нержавеющая сталь 316
8	Шайба	нержавеющая сталь
9	Гайка	сталь А2-70
10	Болт	сталь А2-70

Эскиз деталей и материалов кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду10-150 Ру16-63 полнопроходных, корпус - нержавеющая сталь 316, под приварку, с 1/4-оборотным электроприводом ГЗ-ОФ 220В

Технические параметры электроприводов :

Наименование	Значение
Напряжение питания	220В
Концевые выключатели	есть
Степень защиты корпуса	IP67

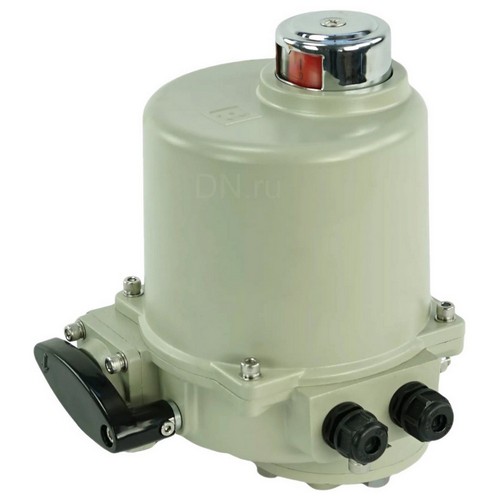

Электроприводы

Габариты и размеры электроприводов :

Модель электропривода	S1, мм	S3, мм	S2, мм
ГЗ-ОФ-9/6 К	72	72	129
ГЗ-ОФ-18/12 К	72	72	129
ГЗ-ОФ-45/11 К	141	202	178
ГЗ-ОФ-70/5.5 М	195	281	267
ГЗ-ОФ-80/21 К	141	202	178
ГЗ-ОФ-110/11 М	195	281	267
ГЗ-ОФ-200/14 М	212	281	290
ГЗ-ОФ-400/14 М	238	328	332

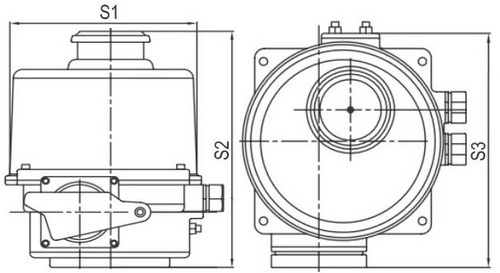

Эскиз габаритов и размеров электроприводов

Устройство электроприводов :

№ п/п	Детали
1	Крышка
2	Вал ручного привода
3	Пружина муфты ручного привода
4	Муфта
5	Червячный вал силовой передачи
6	Шестерня червячной передачи электродвигателя
18	Кулачки концевых микровыключателей
7	Рычаг переключения режимов
8	Вал переключателя режимов работы
9	Торсионная пружина
10	Эксцентрик
11	Соединительная втулка привода с арматурой
12	Кабельный ввод
13а	Выходной вал
13б	Червячное колесо выходного вала
14	Механические упоры
15	Алюминиевый корпус
16	Клеммные колодки
17	Концевые микровыключатели
19	Указатель положения
20	Окно указателя положения
21	Конденсатор
22	Нагревательный элемент
23	Электродвигатель
24	Червячный вал электродвигателя
25	Вал указателя положения

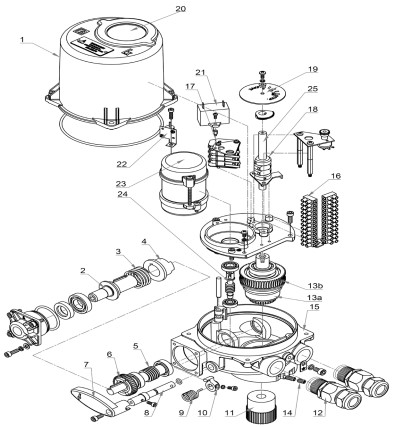

Эскиз устройства электроприводов
