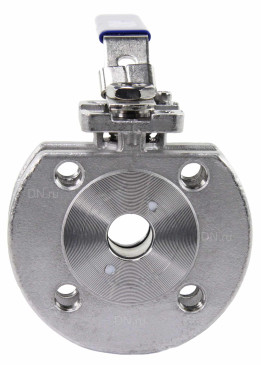

Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду20 Ру16, корпус - нержавеющая сталь 316, уплотнение - PTFE, полнопроходной, межфланцевый, с ISO-фланцем и рукояткой, короткий корпус L=37 мм, 9х9, F03

Name: Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду20 Ру16, корпус - нержавеющая сталь 316, уплотнение - PTFE, полнопроходной, межфланцевый, с ISO-фланцем и рукояткой, короткий корпус L=37 мм, 9х9, F03
Brand: DN.ru
Price: 7116 RUB
Availability: InStock

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

Модификация

О товаре

Артикул: D160-22167

Бренд: DN.ru, Россия

Серия бренда: BV3232P-FP-Fb-ISO-H

Присоединение: межфланцевое

Класс материала корпуса: нержавеющая сталь

Диаметр условный Ду(Dn), мм: 20

Диаметр в дюймах: 3/4

Давление условное Ру(Pn), бар: 16

Строительная длина, мм: 38

Проход шара: полнопроходной

Рабочая среда крана: вода, воздух, пар, масла, вода техническая, нефть

Тип управления: ручной

Устройство крана: двухходовой

Тип присоединения: межфланцевый

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Уплотнение шара: PTFE

Температура: 200 ℃

Применение: теплоснабжение

Класс герметичности: A

Все характеристики

Арт. D160-22167

Низкая цена

7 116 на 2024-12-31

₽ $ €

Запросить остатки

Доставка в город Москва

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Другие диаметры:

Ду15 6 620 ₽Ду20 7 116 ₽Ду25 8 545 ₽Ду32 14 865 ₽Ду40 18 004 ₽Ду50 22 958 ₽Ду65 30 049 ₽Ду80 40 030 ₽Ду100 52 732 ₽

Для монтажа

шт. необходимо

x Прокладка ПОН-Б Ду20 Ру10-40 исп. А фл. ГОСТ 15180-86 - 3 ₽

x Гайка стальная М12 (0,016 кг/шт) шестигранная штучная DIN 934 (5915/5927) - 6 ₽

x Болт стальной М12х50 ГОСТ 7798-70 - 15 ₽

x Фланец плоский LD Ду20 Ру16 корпус - сталь 20, тип 01, ряд 1, исполнение В, ГОСТ 33259-2015 - 161 ₽

Итого за комплект

414 ₽

Характеристики

Паспорта и сертификаты

Аналоги

Доставка

Характеристики

Кран шаровой межфланцевый DN.ru-BV3232P-FP-Fb-ISO-H Ду20 Ру16 применяется в качестве запорной арматуры в системах водоснабжения, теплоснабжения, в топливных, паровых и пневмосистемах с нейтральными газами и сжатым воздухом. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Не допускается использование шаровых кранов в качестве регулирующей арматуры.

Параметры крана шарового DN.ru-BV3232P-FP-Fb-ISO-H Ду20 Ру16:

Диаметр номинальный DN - 20 мм
Давление номинальное PN - 16 бар
Класс герметичности по ГОСТ 54808-2011 - "A"
Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Материал шара - Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Тип уплотнения - PTFE
Присоединение - межфланцевое
Тип устройства крана - двухходовой
Проход шара крана - полнопроходной
Водоразборный кран - нет
Наличие спускника - нет
Тип управления - Ручка-рычаг
Температура рабочей среды - от от -20 до +до +200
Вес запорной арматуры для набора - 1.9 кг
Среда - вода, воздух, пар, масла, вода техническая, нефть
Страна производитель - Россия
Область применения - теплоснабжение
Вес - 1.9 кг

Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду20 Ру16, корпус - нержавеющая сталь 316, уплотнение - PTFE, полнопроходной, межфланцевый, с ISO-фланцем и рукояткой, короткий корпус L=37 мм, 9х9, F03

Габаритные и установочные размеры
крана шарового DN.ru-BV3232P-FP-Fb-ISO-H Ду20 Ру16:

DN - 20 мм
N - ØM = 4 x 12 мм
D - 105 мм
D1 - 75 мм
D2 - 58 мм
L - 38 мм
W - 120 мм
Н - 71 мм
F - 2 мм

Эскиз Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду20 Ру16, корпус - нержавеющая сталь 316, уплотнение - PTFE, полнопроходной, межфланцевый, с ISO-фланцем и рукояткой, короткий корпус L=37 мм, 9х9, F03

Деталировка крана шарового DN.ru-BV3232P-FP-Fb-ISO-H Ду20 Ру16

Конструкция и материалы крана шарового DN.ru-BV3232P-FP-Fb-ISO-H Ду20 Ру16

№	Наименование	Материал
1	Корпус	Нержавеющая сталь SS316
2	Крышка	Нержавеющая сталь SS316
3	Уплотнение шара	PTFE
4	Шар	Нержавеющая сталь SS316
5	Шток	Нержавеющая сталь SS316
6	Уплотнение штока	PTFE
7	Уплотнение прокладки	PTFE
8	Сальник	Нержавеющая сталь SS304
9	Стопорное кольцо	Нержавеющая сталь SS304
10	Гайка	Нержавеющая сталь SS304

Паспорта и сертификаты

Декларация о соответствии ТР ТС 032/2013 Арматура промышленная, трубопроводная торговой марки DN.ru

Декларация о соответствии на краны шаровые DN.ru

Паспорт на кран шаровой DN.ru BVxxP-FP-Fb-ISO-H Ду15-100 Ру16 нержавеющая/углеродистая сталь, полнопроходной, межфланцевый с ISO-фланцем и рукояткой

Сертификат соответствия в части сейсмостойкости на арматуру промышленную трубопроводную DN.ru

Сертификат соответствия в области пожарной безопасности на арматуру промышленную трубопроводную DN.ru

2D модель кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду20 Ру16 с ISO-фланцем и рукояткой.dwg

3D модель кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду20 Ру16 с ISO-фланцем и рукояткой.dwg

3D модель кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду20 Ру16 с ISO-фланцем и рукояткой.stp

График сравнения цен аналогичных кранов для теплоснабжения*. При клике на точку графика получите развернутую информацию.

*Краны подобраны по следующим параметрам: Ду20, Ру16, тип присоединения - межфланцевый, проход шара крана - полнопроходной, класс материала корпуса - нержавеющая сталь, управление - Ручка-рычаг, водоразборный - нет, наличие колонки управления - нет

Краны шаровые по выборке: Ду20, Ру16, тип присоединения - межфланцевый, проход шара крана - полнопроходной, класс материала корпуса - нержавеющая сталь, управление - ручка-рычаг, водоразборный - нет, наличие колонки управления - нет , тип товара кран шаровой - Кран

Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду20 Ру16, корпус - нержавеющая сталь 316, уплотнение - PTFE, полнопроходной, межфланцевый, с ISO-фланцем и рукояткой, короткий корпус L=37 мм, 9х9, F03

Описание

Управление: Ручка-рычаг

Производитель: DN.ru, Россия

Диаметр: 20 мм

Давление номинальное: 16 бар

Тип присоединения: межфланцевый

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Строительная длина: 38 мм

Уплотнение: PTFE

Среда: вода, воздух, пар, масла, вода техническая, нефть

Температура: 200 °C

Вес: 1.90 кг
