Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H Ду15-100 Ру16 полнопроходные, межфланцевые, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с четвертьоборотным электроприводом QT-N-020EM-O1-220VAC-У1 220В HARK

Краны шаровые применяются в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Электропривод четвертьоборотный DN.ru QT2-N-xEM-O1-x-У1 с тепловой защитой и обогревателем. Декларация о соответствии ЕАЭС N RU Д-CN.РА05.В.09470/23, срок действия до 20.02.2029.

Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H Ду15-100 Ру16 полнопроходных, межфланцевых, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с четвертьоборотным электроприводом QT-N-020EM-O1-220VAC-У1 220В HARK:

Номинальный диаметр DN, мм	15-100
Номинальное давление PN, бар	16
Температура окружающей среды, ⁰C	от -50 до +200
Герметичность в затворе	по классу А ГОСТ 9544-2015
Рабочая среда	вода, пар, нефтепродукты и другие жидкие или газообразные среды, нейтральные к применяемым материалам
Присоединение к трубопроводу	межфланцевое
Проход шара	полный проход без сужения
Дополнение	возможна установка электрического или пневмопривода (ISO 5211-2001)

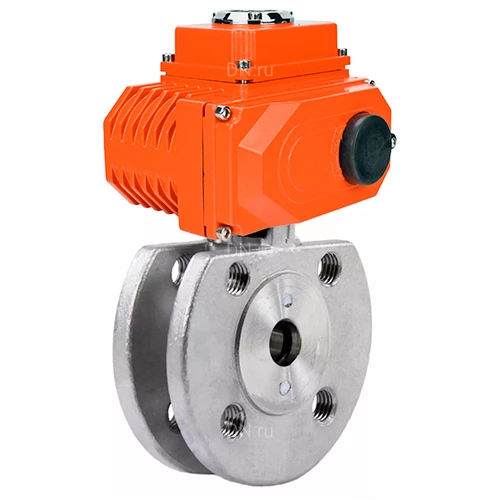

Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H Ду15-100 Ру16 полнопроходные, межфланцевые, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с четвертьоборотным электроприводом QT-N-020EM-O1-220VAC-У1 220В HARK

Габариты и размеры кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H Ду15-100 Ру16 полнопроходных, межфланцевых, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с четвертьоборотным электроприводом QT-N-020EM-O1-220VAC-У1 220В HARK:

DN	15	20	25	32	40	50	65	80	100
Модель эл. привода	QT-N-020EMT-O1-220VAC -УХЛ1
d, мм	15	20	25	32	40	50	65	80	100
D2, мм	45	58	68	78	88	102	122	133	158
D1, мм	65	75	85	100	110	125	145	160	180
D, мм	95	105	115	140	150	165	185	200	220
T, мм	2	2	2	2	3	3	3	3	3
C, мм	14	16	16	16	16	18	18	20	20
L, мм	42	48	50	60	65	80	110	120	150
N-MM, мм	4-М12	4-М12	4-М12	4-М16	4-М16	4-М16	4-М16	8-М16	8-М16
SxS, мм	9х9	9х9	11х11	11х11	14х14	14х14	17х17	17х17	17х17
A, мм	50	50	50	50	70	70	102	102	102
B, мм	36	36	42	42	50	50	70	70	70
X, мм	241.8	241.8	241.8	241.8	241.8	241.8	241.8	241.8	241.8

Эскиз размеров и габаритов кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H Ду15-100 Ру16 полнопроходных, межфланцевых, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с четвертьоборотным электроприводом QT-N-020EM-O1-220VAC-У1 220В HARK:

Материалы деталей кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H Ду15-100 Ру16 полнопроходных, межфланцевых, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с четвертьоборотным электроприводом QT-N-020EM-O1-220VAC-У1 220В HARK:

№	Наименование	Материал
1	Гайка	Сталь 304
3	Шайба	Сталь 304
4	Стопорное кольцо	Сталь 304
5	Упорная шайба	Сталь 304
6	Шайба сальника	Сталь 304
7	Сальник	PTFE
8	Упорная прокладка	PTFE
9	Шток	Сталь 316
10	Крышка шара	Сталь 316
11	Шар	Сталь 316
12	Уплотнение шара	PTFE
13	Прокладка	PTFE
14	Корпус	Сталь 316

Технические электроприводов DN.ru QT2-N-xEM-O1-x-У1м

Тип электропривода	четвертьоборотный
Тип двигателя	асинхронный
Угол поворота, °	90±5
Материал корпуса	алюминиевый сплав, с эпоксидным порошковым покрытием
Материал вала	легированная сталь
Напряжение питания	220V/AC, 50Гц
Кабельный ввод	гермоввод 2xM18
Тип присоединения	ISO 5211
Самоблокирующееся устройство	самоблокирующееся червяком и червячной передачей
Автоматическое отключение в положениях «открыто», «закрыто» и в случаях заклинивания	2 концевых выключателя + 2 дополнительных выключателя (сухой контакт);
Тепловая защита	включение при 120°С ±5°С; выключение при 97°С ±5°С
Класс изоляции	F по ГОСТ IEC 60034-2-1-2017
Механическое ограничение поворота выходного вала	2 внешних регулируемых стопора
Класс защиты корпуса	IP67
Уровень шума, дБ	≤ 50
Мощность обогревателя, Вт	5
Температура окружающей среды, °С	от -20 до +70
Влажность окружающей среды	≤95% (25°С)
Взрывозащита корпуса	нет

Изображение электроприводов DN.ru QT-N-xEMT-O1-x-УХЛ1 с тепловой защитой и обогревателем

Габариты и размеры электроприводов DN.ru QT2-N-xEM-O1-x-У1

Размеры, мм							ISO 5211
L	H	A	B	C	D	Размер штока, квадрат	ISO 5211
241,8	157,5	119	118	112,3	26	22x22	F07/F10

Эскиз габаритные размеры электроприводов DN.ru QT2-N-xEM-O1-x-У1

Схема устройства электроприводов DN.ru QT-N-xEM-O1-x-У1 HARK:

№ п/п	Наименование
1	Индикатор положения
2	Верхняя крышка
3	Плата управления
4	Конденсатор
5	Нажимные кулачки
6	Выходной вал с червячным колесом
7	Корпус
8	Ограничители хода выходного вала
9	Червячный вал
10	Электродвигатель
11	Редуктор
12	Крышка редуктора

Схема устройства электроприводов DN.ru QT2-N-xEM-O1-x-У1
