Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H Ду15-100 Ру16, полнопроходные межфланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-SA с возвратными пружинами, с пневмораспределителем 4M310-08 220В, с БКВ APL-410N EX купить в Москве и РФ

Технические данные кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H PA-SA 4M310-08 220В APL-410N EX Ру16:

Значение	Наименование
Номинальный диаметр DN, мм	15-100
Номинальное давление PN, бар	16
Температура окружающей среды, ⁰C	от -50 до +200
Герметичность в затворе	по классу А ГОСТ 9544-2015
Рабочая среда	вода, пар, нефтепродукты и другие жидкие или газообразные среды, нейтральные к применяемым материалам
Присоединение к трубопроводу	межфланцевое
Проход шара	полный проход без сужения

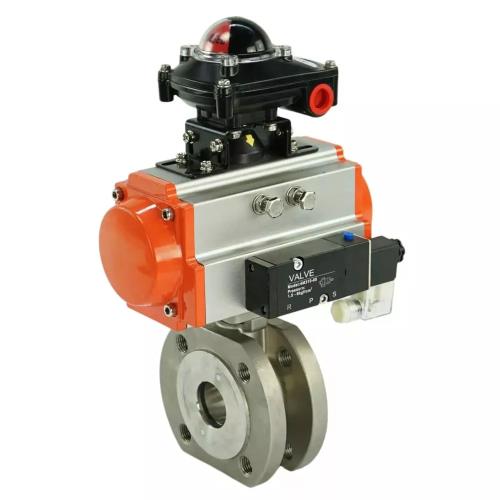

Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H Ду15-100 Ру16, полнопроходные межфланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-SA с возвратными пружинами, с пневмораспределителем 4M310-08 220В, с БКВ APL-410N EX

Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H PA-SA 4M310-08 220В APL-410N EX Ру16

Размеры и габариты кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H PA-SA 4M310-08 220В APL-410N EX Ру16:

Модель	d, мм	D2, мм	L, мм	Z, мм
Ду15	15	45	42	147
Ду20	20	58	48	147
Ду25	25	68	50	168
Ду32	32	78	60	204
Ду40	36	88	65	268
Ду50	46	102	80	268
Ду65	58	122	110	268
Ду80	73	138	120	301
Ду100	90	158	150	458

Эскиз размеров и габаритов кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H PA-SA 4M310-08 220В APL-410N EX Ру16

Таблица деталей и материалов кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H PA-SA 4M310-08 220В APL-410N EX Ру16

№ п/п	Детали	Материал
1	Гайка	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3	Шайба	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Стопорное кольцо	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
5	Упорная шайба	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
6	Шайба сальника	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
7	Сальник	PTFE
8	Упорная прокладка	PTFE
9	Шток	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
10	Крышка шара	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
11	Шар	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
12	Уплотнение шара	PTFE
13	Прокладка	PTFE
14	Корпус	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)

Эскиз деталей и материалов крана шарового DN.ru Ду Ру16

Технические характеристики пневмоприводов Краны шаровые DN.ru BV3232P-FP-Fb-ISO Ду15-100 Ру16, полнопроходные межфланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-SA с возвратными пружинами, с пневмораспределителем 4M310-08 220В, с БКВ APL-410N EX

Конструкция	С возвратными пружинами
Номинальное давление PN, бар	12
Рабочее давление, бар	2…8
Рабочая среда	Фильтрованный сжатый воздух или неагрессивные газы, масла
Максимальный диаметр частиц	менее 30 мкм2
Рабочая температура t, ⁰C	• от–20 до +80 • от–40 до +80 (низкотемпературная версия) • от–20 до +160 (при сухом воздухе)
Диапазон регулировки	± 5 ° для вращения при 0 ° и 90 °
Ручное дублирование	есть
Индикатор положения	открыто/закрыто
Среда эксплуатации	в помещениях и на открытом воздухе. (Все внутренние и внешние детали имеют антикоррозийное покрытие)

Эскиз материалов пневмопривода Краны шаровые DN.ru BV3232P-FP-Fb-ISO Ду15-100 Ру16, полнопроходные межфланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-SA с возвратными пружинами, с пневмораспределителем 4M310-08 220В, с БКВ APL-410N EX

Материалы деталей пневмопривода Краны шаровые DN.ru BV3232P-FP-Fb-ISO Ду15-100 Ру16, полнопроходные межфланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-SA с возвратными пружинами, с пневмораспределителем 4M310-08 220В, с БКВ APL-410N EX

№	Наименование	Материал
1	Корпус	эструдированный алюминий
2	Боковые заглушки	литой алюминий
3	Шестерня	нерж. сталь
4	Поршень	сталь/алюминий
5	Заглушки	нерж. сталь
6	Поршневое кольцо	NBR
7	Пружины	пружинная сталь
8	Подшипник поршня	инженерный пластик
9	Поршневое кольцо	NBR
10	Заглушка	NBR
11	Упорное кольцо	инженерный пластик
12	Кольцо	инженерный пластик
13	Шайба	нерж. сталь
14	Пружинный зажим	нерж. сталь
15	Индикатор	пластик
16	Корпус индикатора	пластик
17	Подшипник	инженерный пластик
18	Кулачок	сталь
19	Подшипник	NBR
20	Подшипник	инженерный пластик
21	Подшипник	инженерный пластик
22	Уплотнительное кольцо	NBR
23	Уплотнительное кольцо	NBR
24	Подшипник	нерж. сталь
25	Гайка регулировки	нерж. сталь
26	Винт регулировки	нерж. сталь
27	Втулка	алюминий

Технические характеристики пневмораспределителя 4M310-08 220В

Конструкция	золотникового типа
Номинальное давление PN, Мпа (кг/см2)	1,2 (12)
Рабочее давление, бар	1.5…8
Рабочая среда	фильтрованный сжатый воздух
Температура окружающей среды t, ⁰C	от +5 до +50
Частота срабатывания	5 циклов/с
Ручное дублирование	есть
Степень защиты	IP 65
Крепление	через сквозные отверстия в корпусе
Материал корпуса	анодированный алюминий
Время отклика	0,05 сек.

Технические характеристики блока концевых выключателей APL-410N EX

Корпус	всепогодный IP65 взрывозащищенный Exd IIB T6
Кабельные вводы	2 x NPT1/2”
Клеммные колодки	8 точек (0,05 – 2,5) мм2
Индикатор положения	0 - 90° (свободный поворот на 90°) ЗАКРЫТО -красный; ОТКРЫТО - желтый
Переключатели/датчики	два механических переключателя два датчика приближения
Номинальное напряжение, В	250
Допустимая температура окружающей среды, °С	от -25 до +80
Срок службы, лет	10

Схема подключения блока концевых выключателей APL-410N EX

Материалы блока концевых выключателей APL-410N EX:

Наименование	Материалы
Крышка корпуса и корпус	литье алюминия под давлением
Вал	нерж. сталь
Крышка индикатора	поликарбонат
Кулачок	поликарбонат
Пружина	нерж. сталь
Болты крышки корпуса	нерж. сталь
Уплотнительное кольцо	NBR
Втулка	бронза
Уплотнительное кольцо (вал)	нерж. сталь
Клемма заземления	нерж. сталь
Индикатор	ABS пластик / поликарбонат
Кронштейн	нерж. сталь
