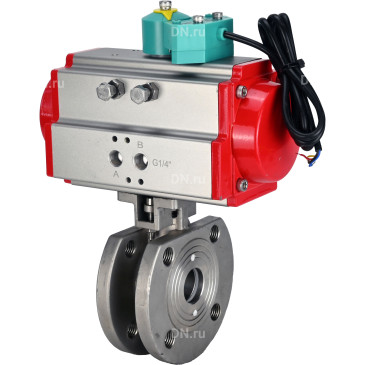

Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H Ду15-100 Ру16 полнопроходные, межфланцевые, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA и магнитным переключателем ALS200D

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.
Пневмоприводы двойного действия PA-DA-х используют два порта для подачи среды управления и создания движения в обоих направлениях, как для открытия, так и для закрытия арматуры. Один порт используется для перемещения поршня в одном направлении, а другой — для перемещения в противоположном направлении.
Магнитный переключатель DN.ru ALS200D предназначен для преобразования конечных значений положения вала пневматических приводов или запорной арматуры в электрические сигналы. Функционирование магнитного переключателя основано на срабатывании двух независимых, полностью герметизированных, магнитных датчиков, расположенных внутри U-образного корпуса.

Технические характеристики кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H Ду15-100 Ру16 полнопроходных, межфланцевых, корпус - нержавеющая сталь 316, уплотнение - PTFE:

Характеристика	Значение
Диаметр номинальный	15-100 мм
Класс герметичности	"A"
Тип уплотнения	PTFE / Фторопласт / Тефлон
Присоединение	межфланцевое
Тип устройства крана	двухходовой
Проход шара крана	полнопроходной
Тип управления	пневмопривод двойного действия
Температура рабочей среды	от -50 до +200 °C
Среда	вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Область применения	водоснабжение, теплоснабжение, Пневматические системы
Страна производитель	Россия

Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H Ду15-100 Ру16 полнопроходные, межфланцевые, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA и магнитным переключателем ALS200D

Технические характеристики поворотных пневмоприводов DN.ru двойного действия PA-DA:

Характеристика	Значение
Тип пневмопривода	двойного действия
Номинальное давление	12 бар
Рабочее давление	2...8 бар
Максимальный диаметр частиц	менее 30 мкм2
Рабочая среда	фильтрованный сжатый воздух или неагрессивные газы, масла
Диапазон регулировки	± 5° для вращения при 0° и 90°
Подача воздуха	G1/4"

Поворотных пневмоприводов DN.ru двойного действия PA-DA

Технические характеристики магнитного переключателя DN.ru ALS200D для пневматических приводов:

Характеристика	Значение
Материал корпуса	пластик PP-GF30
Степень защиты корпуса	IP67
Совместимые устройства	пневматические приводы, любые исполнительные механизмы с поворотом вала на 90°
Индикация угла поворота вала совмещаемого устройства	0-90°
Тип контакта	NO
Тип взаимодействия датчиков	магнитный
Расстояние взаимодействия датчиков	1÷6 мм
Частота переключения вкл/выкл	0÷4.8 кГц
Визуальная индикация	два светодиода
Номинальное напряжение	5÷240В AC/DC
Номинальный ток	0÷300 mA
Номинальная мощность	10 Вт
Температура окружающей среды	от -40 до +85 °C
Кабельный вывод	4 провода (2 провода/обрыв, 2 провода/закрытие)
Вес	0.14 кг
Гарантия	12 мес.
Срок службы	10 лет

Магнитный переключатель DN.ru ALS200D для пневматических приводов

Габаритные и установочные размеры кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H Ду15-100 Ру16 полнопроходных, межфланцевых, корпус - нержавеющая сталь 316, уплотнение - PTFE:

DN	Ød, мм	ØD2, мм	ØD1, мм	ØD, мм	T, мм	C, мм	L, мм	N-MM, шт-мм
15	15	45	65	95	2	14	42	4-12
20	20	58	75	105	2	16	48	4-12
25	25	68	85	115	2	16	50	4-12
32	32	78	100	140	2	16	60	4-16
40	36	88	110	150	3	16	65	4-16
50	46	102	125	165	3	18	80	4-16
65	58	122	145	185	3	18	110	4-16
80	73	138	160	200	3	20	120	8-16
100	90	158	180	220	3	20	150	8-16

Эскиз габаритов кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H Ду15-100 Ру16 полнопроходных, межфланцевых, корпус - нержавеющая сталь 316, уплотнение - PTFE

Габаритные и установочные размеры поворотных пневмоприводов DN.ru двойного действия PA-DA:

Модель	A, мм	B, мм	C, мм	D, мм	E, мм	F, мм	G, мм	H, мм	I, мм	J, мм	M, мм	N, мм	Z, мм	d, мм	K	L
PA-DA(SA)-052	30	41.5	65.5	72	92	65	30	80	36	50	11х11	14	147	40	M5x8	M6x10
PA-DA(SA)-065	36	47	81	88	108	72	30	80	50	70	14х14	18	168	40	M6x10	M8x13
PA-DA(SA)-083	46	57	98.5	108.7	128.7	92	30	80	50	70	17х17	21	204	40	M6x10	M8x13
PA-DA(SA)-105	57.5	64	122.5	133	153	109.5	30	80	70	102	22х22	26	268	40	M8x13	M10x16
PA-DA(SA)-130	67.5	74.5	145.5	155	185	127.5	30	130	70	102	22х22	26	301	55	M8x13	M10x16
PA-DA(SA)-140	75	77	161	172	202	137.5	30	130	102	125	27х27	31	390	55	M10x16	M12x20
PA-DA(SA)-160	87	87	184	197	227	159	30	130	102	125	27х27	31	458	55	M10x16	M12x20
PA-DA(SA)-210	113	113	235.5	255	285	210	30	130	-	140	36х36	40	532	80	-	M16x25
PA-DA(SA)-270	147	147	299	326	356	273	30	130	-	165	46х46	50	718	80	-	M20x25

Эскиз габаритов поворотных пневмоприводов DN.ru двойного действия PA-DA

Габаритные и установочные размеры магнитного переключателя DN.ru ALS200D для пневматических приводов:

A, мм	B, мм	C, мм	E, мм	d, мм
75	30	51	40	5.5

Эскиз габаритов магнитного переключателя DN.ru ALS200D для пневматических приводов

Материалы деталей кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H Ду15-100 Ру16 полнопроходных, межфланцевых, корпус - нержавеющая сталь 316, уплотнение - PTFE:

№	Наименование	Материал
4	Стопорное кольцо	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
5	Упорная шайба	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
6	Шайба сальника	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
7	Сальник	PTFE
8	Упорная прокладка	PTFE
9	Шток	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
10	Крышка шара	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
11	Шар	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
12	Уплотнение шара	PTFE
13	Прокладка	PTFE
14	Корпус	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)

Эскиз материалов кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H Ду15-100 Ру16 полнопроходных, межфланцевых, корпус - нержавеющая сталь 316, уплотнение - PTFE

Конструкция поворотных пневмоприводов DN.ru двойного действия PA-DA:

№ п/п	Наименование детали	Материал
1	Индикаторный винт	АБС-пластик
2	Индикатор положения	АБС-пластик
3	Пружинный зажим	нержавеющая сталь 304
4	Металлическая шайба	нержавеющая сталь 304
5	Прижимная шайба	инженерный пластик
6	Корпус	экструдированный алюминиевый сплав с твердым анодированием
7	Прижимная шайба	инженерный пластик
8	Ограничитель	легированная сталь
9	Уплотнительное кольцо вала верхнее	NBR
10	Антифрикционное кольцо вала верхнее	инженерный пластик
11	Вал	легированная сталь никелированная
12	Антифрикционное кольцо вала нижнее	инженерный пластик
13	Уплотнительное кольцо вала нижнее	NBR
14	Заглушка	NBR
15	Уплотнительное кольцо регулировочных винтов	NBR
16	Шайба регулировочного винта	нержавеющая сталь 304
17	Стопорная гайка регулировочного винта	нержавеющая сталь 304
18	Винт регулировочный	нержавеющая сталь 304
19	Поршень	алюминиевый сплав, литой под давлением
20	Направляющая накладка поршня	инженерный пластик
21	Антифрикционное кольцо поршня	инженерный пластик
22	Уплотнительное кольцо поршня	NBR
23	Комплект пружин	пружинная сталь
24	Уплотнительное кольцо крышки	NBR
25	Торцевая крышка	литой алюминий с полиэфирным покрытием
26	Винт крышки	нержавеющая сталь 304
27	Стопорный винт	нержавеющая сталь 304
28	Адаптер	углеродистая сталь

Эскиз поворотных пневмоприводов DN.ru двойного действия PA-DA
