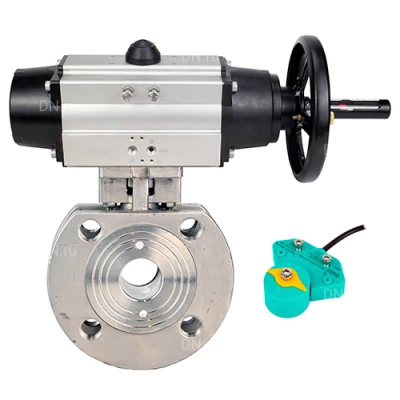

Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду80-100 Ру16 полнопроходные, межфланцевые, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105-1 и магнитным переключателем ALS200D купить в Москве и РФ

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Общие технические характеристики кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду80-100 Ру16 полнопроходных, межфланцевых

Характеристика	Значение
Номинальное давление	16 бар
Температура рабочей среды	от -20 до +180 ⁰C
Класс герметичности	«А» ГОСТ 9544-2015
Рабочая среда	вода, нефтепродукты и другие жидкие или газообразные среды, нейтральные к применяемым материалам
Присоединение к трубопроводу	межфланцевое
Тип крана по проходному сечению	полнопроходной
Средний срок службы	10 лет
Страна производитель	Россия

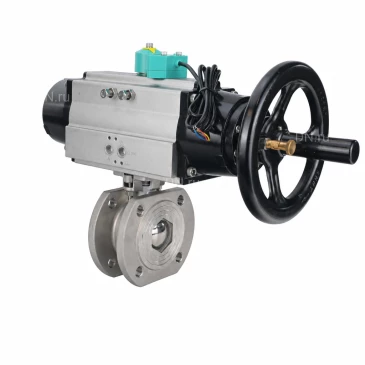

Изображение кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду80-100 Ру16 полнопроходных, межфланцевых

Габариты и рамеры кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду80-100 Ру16 полнопроходных, межфланцевых

Модель	d, мм	D, мм	L, мм	L1, мм	F, мм
Ду80	76	192	118	495	133
Ду100	90	214	140	495	133

Эскиз габаритов и размеров кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду80-100 Ру16 полнопроходных, межфланцевых

Материалы кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду80-100 Ру16 полнопроходных, межфланцевых

№	Наименование	Материал
1	Крышка корпуса	нержавеющая сталь CF8М/ AISI 316 (аналог 08Х17Н14М2)
2	Седло	PTFE
3	Шар	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
4	Прокладка	PTFE
5	Корпус	нержавеющая сталь CF8М/ AISI 316 (аналог 08Х17Н14М2)
6	Прокладка штока	PTFE
7	Антистатическое устройство	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
8	Шток	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
9	Пружина-бабочка	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
10	Колпачок против ослабления	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
14	Стопорный штифт	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
15	Гайка	нержавеющая сталь A193-8 (аналог 12Х18Н10)
16	Сальниковая набивка	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
17	Уплотнение	PTFE
18	Уплотнительное кольцо	VITON

Эскиз материалов и деталей кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду80-100 Ру16 полнопроходных, межфланцевых

Технические параметры магнитных переключателей DN.ru ALS200D

Характеристика	Значение
Материал корпуса	пластик PP-GF30
Степень защиты корпуса	IP67
Совместимые устройства	- пневматические приводы; - любые исполнительные механизмы с поворотом вала на 90°
Индикация угла поворота вала совмещаемого устройства, °	0 – 90
Тип контакта	NO
Тип взаимодействия датчиков	магнитный
Расстояние взаимодействия датчиков, мм	1 ÷ 6
Частота переключения вкл/выкл, кГц	0 ÷ 4,8
Визуальная индикация	два светодиода
Номинальное напряжение, В	5 ÷ 240 AC/DC
Номинальный ток, mА	0 ÷ 300
Номинальная мощность, Ватт	10
Допустимая температура окружающей среды, °С	от -40 до +85
Кабельный вывод	4 провода (2 провода/обрыв, 2 провода/закрытие)
Средний ресурс, лет	10
Вес, кг	0,140

Изображение магнитных переключателей DN.ru ALS200D
