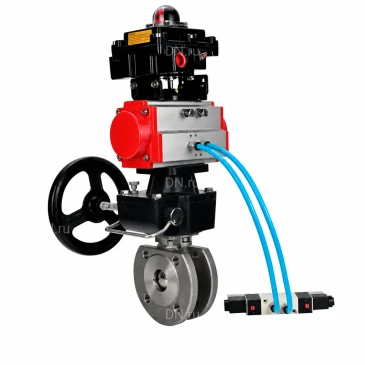

Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H Ду15-100 Ру16, полнопроходные межфланцевые, нержавеющая сталь SS316, PTFE, с пневмоприводом PA-DA двойного действия, с пневмораспределителем 4V320-08 220В, с БКВ APL-210N, с ручным дублером MON

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Приводы пневматические DN.ru поворотные двойного действия PA-DAXXX и приводы пневматические поворотные с возвратной пружиной PA-SA-XXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.

Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Ручной дублер с червячной передачей и понижающим редуктором HDM позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения.

Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры: клапана, крана или дискового затвора. Устанавливается сверху на поверхность пневматического привода и соединен с валом привода стандарт DIN. В герметичной коробке, как правило, находятся два датчика, которые отслеживают положение вала привода и сигнализируют в крайних положениях. В качестве датчиков используются микровыключатели OMRON, индуктивные датчики или герконы. Визуальную индикацию положения можно наблюдать на корпусе блока имеется 3D визуальный индикатор КРАСНЫЙ–ЗАКРЫТО и ЗЕЛЁНЫЙ-ОТКРЫТО.

Технические параметры Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H Ду15-100 Ру16, полнопроходные межфланцевые, нержавеющая сталь SS316, PTFE, с пневмоприводом PA-DA двойного действия, с пневмораспределителем 4V320-08 220В, с БКВ APL-210N, с ручным дублером MON:

Наименование	Значение
Рабочее давление, бар	16
Температура рабочей среды, °С	от -50 до 200
Применение	теплоснабжение
Рабочая среда	вода, воздух, пар, вода техническая, нефть, нефтепродукты
Присоединение к трубопроводу	межфланцевый
Водоразборный	нет
Тип проходного сечения	полнопроходной
Класс герметичности шарового затвора	A по ГОСТ 9544
Тип управления	С пневмоприводом
Присоединение	межфланцевое
Управление	пневмопривод двойного действия
Наличие концевых выключателей	есть
Наличие пневмораспределителя	есть
Гарантия, г.	1
Страна производитель	Россия

Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H Ду15-100 Ру16, полнопроходные межфланцевые, нержавеющая сталь SS316, PTFE, с пневмоприводом PA-DA двойного действия, с пневмораспределителем 4V320-08 220В, с БКВ APL-210N, с ручным дублером MON

Габариты и размеры Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H Ду15-100 Ру16, полнопроходные межфланцевые, нержавеющая сталь SS316, PTFE, с пневмоприводом PA-DA двойного действия, с пневмораспределителем 4V320-08 220В, с БКВ APL-210N, с ручным дублером MON:

Модель	d, мм	D2, мм	L, мм	Z, мм	H, мм
Ду15	15	45	42	147	120
Ду20	20	58	48	147	120
Ду25	25	68	50	147	120
Ду32	32	78	60	147	120
Ду40	36	88	65	204	133
Ду50	46	102	80	204	133
Ду65	58	122	110	204	133
Ду80	73	138	120	204	133
Ду100	90	158	150	268	180

Эскиз Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H Ду15-100 Ру16, полнопроходные межфланцевые, нержавеющая сталь SS316, PTFE, с пневмоприводом PA-DA двойного действия, с пневмораспределителем 4V320-08 220В, с БКВ APL-210N, с ручным дублером MON

Таблица деталей и материалов Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H Ду15-100 Ру16, полнопроходные межфланцевые, нержавеющая сталь SS316, PTFE, с пневмоприводом PA-DA двойного действия, с пневмораспределителем 4V320-08 220В, с БКВ APL-210N, с ручным дублером MON:

№ п/п	Детали	Материал
1	Гайка	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3	Шайба	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Стопорное кольцо	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
5	Упорная шайба	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
6	Шайба сальника	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
7	Сальник	PTFE
8	Упорная прокладка	PTFE
9	Шток	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
10	Крышка шара	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
11	Шар	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
12	Уплотнение шара	PTFE
13	Прокладка	PTFE
14	Корпус	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)

Эскиз деталей и материалов Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H Ду15-100 Ру16, полнопроходные межфланцевые, нержавеющая сталь SS316, PTFE, с пневмоприводом PA-DA двойного действия, с пневмораспределителем 4V320-08 220В, с БКВ APL-210N, с ручным дублером MON

Технические параметры пневмопривода DN.ru

Наименование	Значение
Конструкция	двойного действия
Рабочее давление, бар	6
Рабочая среда	фильтрованный сжатый воздух или неагрессивные газы, масла
Наличие ручного дублера	штурвал

Пневмопривод DN.ru

Габариты и размеры пневмопривода DN.ru:

Модель привода	DA-052
G, мм	15
М, мм	80
N, мм	30
Ф0, мм	34
Р, мм	20
B1, мм	153
C, мм	30
E, мм	72
J	4-M5x8
К	4-M6x10
F, мм	26
А1, мм	108
D, мм	41
L	11х11
H	F03
I	F05

Эскиз габаритов и размеров пневмопривода DN.ru

Таблица деталей и материалов пневмопривода DN.ru:

№	Наименование	Кол-во	Материал	Покрытие
1	Корпус	1	эструдированный алюминий	твердое анодированное
2	Боковые заглушки	2	литой алюминий
3	Шестерня	1	нержавеющая сталь	никелированное
4	Поршень	2	сталь/алюминий	оксидирование/ гальваническая оцинковка
5	Заглушки	8	нержавеющая сталь
6	Поршневое кольцо	2	NBR
7	Пружины	0-12	пружинная сталь	эпоксидное покрытие
8	Подшипник поршня	2	инженерный пластик
9	Поршневое кольцо	2	NBR
10	Заглушка	2	NBR
11	Упорное кольцо	2	инженерный пластик
12	Кольцо	1	инженерный пластик
13	Шайба	1	нержавеющая сталь
14	Пружинный зажим	2	нержавеющая сталь
15	Индикатор	1	пластик
16	Корпус индикатора	1	пластик
17	Подшипник	1	инженерный пластик
18	Кулачок	1	сталь	оксидирование/ гальваническая оцинковка
19	Подшипник	1	NBR
20	Подшипник	1	инженерный пластик
21	Подшипник	1	инженерный пластик
22	Уплотнительное кольцо	2	NBR
23	Уплотнительное кольцо	2	NBR
24	Подшипник	2	нержавеющая сталь
25	Гайка регулировки	2	нержавеющая сталь
26	Винт регулировки	2	нержавеющая сталь
27	Втулка	2	алюминий

Эскиз деталей и материалов пневмопривода DN.ru

Технические параметры пневмораспределителя DN.ru

Наименование	Значение
Тип пневмораспределителя	золотниковый
Рабочее давление, бар	1.5 ÷ 8
Напряжение питания	220В
Полная мощность, Ва	4.5
Управление	двустороннее электромагнитное
Частота срабатывания, цикл/сек	5

Пневмораспределитель DN.ru

Габариты и размеры пневмораспределителя DN.ru:

Модель пневмораспределителя	4V320-08
A, мм	71.9
B, мм	45
C, мм	94.4
D, мм	27
E, мм	69
F, мм	40
I, мм	24
K, мм	40
L, мм	188.8
M, мм	69.4
N, мм	50
O, мм	82.4
P, мм	24
S, мм	20
T, мм	6.5
U, мм	2.4
V, мм	4
H, мм	82.4

Эскиз габаритов и размеров пневмораспределителя DN.ru

Технические параметры ручного дублера DN.ru

Наименование	Значение
Климатическое исполнение	У, УХЛ, Т, ОМ
Способ монтажа	горизонтальный/вертикальный
Степень защиты, IP	67
Тип присоединения	ISO 5211

Ручной дублер DN.ru

Габариты и размеры ручного дублера DN.ru:

Модель ручного дублёра	HDM-1
b1, мм	14
N, мм	22
b2, мм	14
M, мм	16
D1, мм	50
D2, мм	70
D3, мм	50
D4, мм	70
ØC, мм	88
C, мм	120
А, мм	90
F, мм	115
Y, мм	145
4-M1	4-M6
4-M2	4-M8
4-Ø1	4-Ø6.5
4-Ø2	4-Ø8.5
E, мм	70х70
B, мм	55
S, мм	53
K, мм	10
T, мм	145

Эскиз габаритов и размеров ручного дублера DN.ru

Таблица деталей и материалов ручного дублера DN.ru :

№ п/п	Детали	Материал
1	Шток для монтажа пневмопривода	сталь 45
2, 8	Уплотнительное кольцо	EPDM
3	Фиксирующая пружина	пружинная сталь
4	Верхняя торцевая крышка	сплав алюминия
5	Винт	сталь 304
6	Фиксирующая скоба (главная тяга)	сталь 304
7	Корпус	сплав алюминия
9	Редуктор	чугун ВЧ50
10	Переходная муфта	чугун ВЧ40
11	Шток редуктора	чугун ВЧ40

Эскиз деталей и материалов ручного дублера DN.ru

Технические параметры блока концевых выключателей DN.ru

Наименование	Значение
Максимальное напряжение концевого выключателя, В	250
Степень защиты корпуса, IP	67
Температура рабочей среды, °С	от -40 до +80
Срок службы, лет	10

Блок концевых выключателей DN.ru

Габариты и размеры блока концевых выключателей DN.ru:

Модель	Н, мм	L, мм	B, мм	D, мм	D1, мм	M
APL-210N	77	112	88	10	5	20х1.5

Эскиз габаритов и размеров блока концевых выключателей DN.ru
