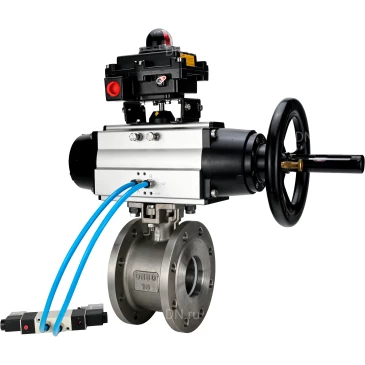

Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H Ду80-100 Ру16, полнопроходные межфланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-08 220В, с БКВ APL-410N EX

Сортировать по:

Показывать по:

Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду80 Ру16, полнопроходной межфланцевый, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-08 220В, с БКВ APL-410N EX

Описание

Управление: пневмопривод двойного действия

Производитель: DN.ru, Россия

Диаметр: 80 мм

Давление номинальное: 16 бар

Тип присоединения: межфланцевый

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Строительная длина: 118 мм

Уплотнение: PTFE

Среда: вода, воздух, пар, вода техническая, нефть, нефтепродукты

Температура: 200 °C

Вес: 16.40 кг

Артикул: D160-47651

Доставим в город Москва:

В наличии:

65 474 ₽ $ €

до 2024-11-23

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду100 Ру16, полнопроходной межфланцевый, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-08 220В, с БКВ APL-410N EX

Описание

Управление: пневмопривод двойного действия

Производитель: DN.ru, Россия

Диаметр: 100 мм

Давление номинальное: 16 бар

Тип присоединения: межфланцевый

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Строительная длина: 118 мм

Уплотнение: PTFE

Среда: вода, воздух, пар, вода техническая, нефть, нефтепродукты

Температура: 200 °C

Вес: 26.40 кг

Артикул: D160-49284

Доставим в город Москва:

В наличии:

77 021 ₽ $ €

до 2024-11-23

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Привод пневматический DN.ru поворотный двойного действия PA-DA-105-1 со штурвалом предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры.

Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа трубопроводной арматуры.

Технические параметры кранов шаровых DN.ru КШмФП 316.200 Ду80-100 Ру16 полнопроходных межфланцевых, нержавеющая сталь AISI 316, с пневмоприводом DN.ru PA-DA-105-1, пневмораспределителем 4V320-08 AC220V и БКВ APL-410N EX:

Наименование	Значение
Давление номинальное PN, бар	16
Температура рабочей среды, °С	от -50 до 200
Тип устройства крана	двухходовой
Применение	теплоснабжение
Рабочая среда	вода, воздух, пар, вода техническая, нефть, нефтепродукты
Присоединение к трубопроводу	межфланцевый
Водоразборный	нет
Тип проходного сечения	полнопроходной
Класс герметичности	A по ГОСТ 9544
Тип управления	С пневмоприводом
Присоединение	межфланцевое
Управление	пневмопривод двойного действия
Наличие концевых выключателей	есть
Наличие пневмораспределителя	есть
Наличие электропневматического позиционера	нет
Гарантия, г.	1
Страна производитель	Россия

Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H Ду80-100 Ру16, полнопроходные межфланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-08 220В, с БКВ APL-410N EX

Габариты и размеры кранов шаровых DN.ru КШмФП 316.200 Ду80-100 Ру16 полнопроходных межфланцевых, нержавеющая сталь AISI 316, с пневмоприводом DN.ru PA-DA-105-1, пневмораспределителем 4V320-08 AC220V и БКВ APL-410N EX:

Типоразмер	L, мм	ØD, мм	ØD1, мм	ØD2, мм	A, мм	E, мм	H, мм
Ду80	118	195	160	133	495	200	195
Ду100	140	215	180	158	495	200	215

Эскиз габариты и размеры кранов шаровых DN.ru КШмФП 316.200 Ду80-100 Ру16 полнопроходных межфланцевых, нержавеющая сталь AISI 316, с пневмоприводом DN.ru PA-DA-105-1, пневмораспределителем 4V320-08 AC220V и БКВ APL-410N EX

Таблица деталей и материалов кранов шаровых DN.ru КШмФП 316.200 Ду80-100 Ру16 полнопроходных межфланцевых, нержавеющая сталь AISI 316, с пневмоприводом DN.ru PA-DA-105-1, пневмораспределителем 4V320-08 AC220V и БКВ APL-410N EX:

№ п/п	Деталь	Материал
1	Гайка	сталь SS304/SS
2	Прокладка	PTFE
3	Упорная шайба	PTFE
4	Шток	сталь SS304/SS316/SS
5	Крышка	сталь WCB/CF8/CF8M
6	Корпус	сталь WCB/CF8/CF8M
7	Уплотнение шара	PTFE
8	Шар	сталь SS304/SS316/SS

Эскиз деталей и материалов кранов шаровых DN.ru КШмФП 316.200 Ду80-100 Ру16 полнопроходных межфланцевых, нержавеющая сталь AISI 316, с пневмоприводом DN.ru PA-DA-105-1, пневмораспределителем 4V320-08 AC220V и БКВ APL-410N EX

Технические параметры пневмопривода DN.ru PA-DA-105-1

Наименование	Значение
Модель	PA-DA-105-1
Конструкция	двойного действия
Давление управления, бар	2 ÷ 8
Наличие ручного дублера	нет

Пневмопривод DN.ru PA-DA-105-1

Габариты и размеры пневмопривода DN.ru PA-DA-105-1

Модель пневмопривода	PA-DA-105-1
A, мм	495
A1, мм	461.5
B, мм	133
C, мм	109.5
D, мм	153
E1, мм	57.5
F, мм	64
G, мм	26
H, мм	80
I, мм	30
N, мм	22
E, мм	200
J, мм	102
K мм	70
L, мм	М10х16
M, мм	М8х13
O, мм	4
P, мм	4
S, мм	M6
T, мм	24
U, мм	32

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1

Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1

№	Наименование детали	Материал
1	Индикаторный винт	ABS (пластик)
2	Индикатор положения	ABS (пластик)
3	Пружинный зажим	Нержавеющая сталь 304
4	Шайба	Нержавеющая сталь 304
5	Внешняя шайба	Инженерный пластик
6	Регулировочный винт	Нержавеющая сталь 304
7	Гайка	Нержавеющая сталь 304
8	Шайба	Нержавеющая сталь 304
9	Корпус	Экструдированный алюминий
10	Поршень	Алюминий, литье под давлением
11	Уплотнительное кольцо поршня	NBR
12	Группа подшипников	Инженерный пластик
13	Уплотнительное кольцо торцевой крышки	NBR
14	Торцевая крышка	Литой алюминий, покрытый полиэфирной краской
15	Винт крепежный	Нержавеющая сталь 304
16	Шайба внутренняя	Инженерный пластик
17	Уплотнительное кольцо	NBR
18	Подшипник	Инженерный пластик
19	Фиксатор	Легированная сталь
20	Шестерня	Легированная сталь
21	Подшипник	Инженерный пластик
22	Уплотнительное кольцо	NBR

Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1

Технические параметры пневмораспределителя DN.ru 4V320-08

Наименование	Значение
Тип пневмораспределителя	золотниковый
Модель пневмораспределителя	4V320-08
Рабочее давление, бар	1.5 ÷ 1.8
Напряжение питания, В	220 В
Частота срабатывания, цикл/сек	5

Пневмораспределитель DN.ru 4V320-08

Габариты и размеры пневмораспределителя DN.ru 4V320-08

Модель пневмораспределителя	4V320-08
A, мм	71.9
B, мм	45
C, мм	94.4
D, мм	27
E, мм	69
F, мм	40
I, мм	24
K, мм	40
L, мм	188.8
M, мм	69.4
N, мм	50
O, мм	82.4
P, мм	24
S, мм	20
T, мм	6.5
U, мм	2.4
V, мм	4
H, мм	82.4

Эскиз габаритов и размеров пневмораспределителя DN.ru 4V320-08

Технические параметры блока концевых выключателей DN.ru APL-410N EX

Наименование	Значение
Модель блока концевых выключателей	APL-410N EX
Степень защиты корпуса, IP	67
Срок службы, лет	10

Блок концевых выключателей DN.ru APL-410N EX

Габариты и размеры блока концевых выключателей DN.ru APL-410N EX:

Модель	D, мм	D1, мм	Н, мм	L, мм	B, мм	M, мм
APL-410N EX	9.5	5	174	177	178	8

Эскиз габаритов и размеров блока концевых выключателей DN.ru APL-410N EX

Таблица деталей и материалов блока концевых выключателей DN.ru APL-410N EX:

№ п/п	Деталь	Материал
1	Визуальный индикатор	ABS пластик / поликарбонат
2	Крышка визуального индикатора	поликарбонат
3	Этикетка
4	Винты крышки	нержавеющая сталь
5	Крышка корпуса БКВ	литье алюминия под давлением
6	Вал	нержавеющая сталь
7	Концевые выключатели
8	Кулачки (эксцентрики)	поликарбонат
9	Корпус БКВ	литье алюминия под давлением
10	Клеммник
11	Клемма заземления	нержавеющая сталь
12	Отверстие (резьба) для кабельного ввода
13	Кронштейн	нержавеющая сталь
