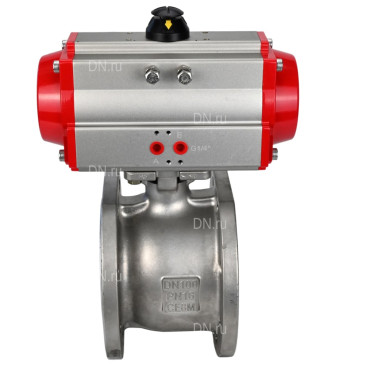

Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H Ду15-100 Ру16 нержавеющие, полнопроходные, межфланцевые с пневмоприводом DN.ru PA-DA-052-105 двойного действия купить в Москве и РФ

Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H Ду15-100 Ру16 нержавеющие, полнопроходные, межфланцевые с пневмоприводом DN.ru PA-DA-052-105 двойного действия относится к запорной арматуре промышленного назначения и может применяться в качестве запорной арматуры в системах тепло и водоснабжения, в паровых, топливных и пневмосистемах с неагрессивными к материалам крана средами.

Технические данные кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H PA-DA Ру16:

Значение	Наименование
Номинальный диаметр DN, мм	15-100
Номинальное давление PN, бар	16
Температура окружающей среды, ⁰C	от -50 до +200
Герметичность в затворе	по классу А ГОСТ 9544-2015
Рабочая среда	вода, пар, нефтепродукты и другие жидкие или газообразные среды, нейтральные к применяемым материалам
Присоединение к трубопроводу	межфланцевое
Проход шара	полный проход без сужения

Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H Ду15-100 Ру16 нержавеющие, полнопроходные, межфланцевые с пневмоприводом DN.ru PA-DA-052-105 двойного действия

Размеры и габариты кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H PA-DA Ру16:

Модель	d, мм	D2, мм	L, мм	Z, мм
Ду15	15	45	42	147
Ду20	20	58	48	147
Ду25	25	68	50	147
Ду32	32	78	60	147
Ду40	36	88	65	204
Ду50	46	102	80	204
Ду65	58	122	110	204
Ду80	73	138	120	204
Ду100	90	158	150	268

Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H Ду15-100 Ру16 нержавеющие, полнопроходные, межфланцевые с пневмоприводом DN.ru PA-DA-052-105 двойного действия

Эскиз размеров и габаритов кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H PA-DA Ру16

Таблица деталей и материалов кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H PA-DA Ру16

№ п/п	Детали	Материал
1	Гайка	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3	Шайба	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Стопорное кольцо	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
5	Упорная шайба	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
6	Шайба сальника	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
7	Сальник	PTFE
8	Упорная прокладка	PTFE
9	Шток	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
10	Крышка шара	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
11	Шар	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
12	Уплотнение шара	PTFE
13	Прокладка	PTFE
14	Корпус	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)

Эскиз деталей и материалов крана шарового DN.ru Ду Ру16

Параметры и эскиз присоединения пневмопривода DN.ru:

Наименование	Значение
Тип пневмопривода	двойного действия
Рабочее давление пневмопривода, бар	6.0
Угол поворота привода, °	90
Диапазон регулировки привода, °	5
Страна производитель	Китай
Среда эксплуатации	в помещениях и на открытом воздухе
Индикатор положения	открыто/закрыто
Покрытие - Все внутренние и внешние детали имеют антикоррозийное покрытие

Эскиз присоединения Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H Ду15-100 Ру16 нержавеющие, полнопроходные, межфланцевые с пневмоприводом DN.ru PA-DA-052-105 двойного действия

Конструкция пневмопривода DN.ru:

№ п/п	Наименование детали	Материал
1	Индикаторный винт	АБС-пластик
2	Индикатор положения	АБС-пластик
3	Пружинный зажим	нержавеющая сталь 304
4	Металлическая шайба	нержавеющая сталь 304
5	Прижимная шайба	инженерный пластик
6	Корпус	экструдированный алюминиевый сплав с твердым анодированием
7	Прижимная шайба	инженерный пластик
8	Ограничитель	легированная сталь
9	Уплотнительное кольцо вала верхнее	NBR
10	Антифрикционное кольцо вала верхнее	инженерный пластик
11	Вал	легированная сталь никелированная
12	Антифрикционное кольцо вала нижнее	инженерный пластик
13	Уплотнительное кольцо вала нижнее	NBR
14	Заглушка	NBR
15	Уплотнительное кольцо регулировочных винтов	NBR
16	Шайба регулировочного винта	нержавеющая сталь 304
17	Стопорная гайка регулировочного винта	нержавеющая сталь 304
18	Винт регулировочный	нержавеющая сталь 304
19	Поршень	алюминиевый сплав, литой под давлением
20	Направляющая накладка поршня	инженерный пластик
21	Антифрикционное кольцо поршня	инженерный пластик
22	Уплотнительное кольцо поршня	NBR
23	Комплект пружин	пружинная сталь
24	Уплотнительное кольцо крышки	NBR
25	Торцевая крышка	литой алюминий с полиэфирным покрытием
26	Винт крышки	нержавеющая сталь 304
27	Стопорный винт	нержавеющая сталь 304
28	Адаптер	углеродистая сталь
