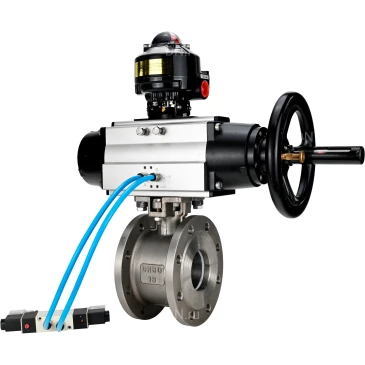

Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду80 Ру16, полнопроходной межфланцевый, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-08 220В, с БКВ APL-510N EX

Описание

Управление: пневмопривод двойного действия

Производитель: DN.ru, Россия

Диаметр: 80 мм

Давление номинальное: 16 бар

Тип присоединения: межфланцевый

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Строительная длина: 118 мм

Уплотнение: PTFE

Среда: вода, воздух, пар, вода техническая, нефть, нефтепродукты

Температура: 200 °C

Вес: 19.40 кг

Артикул: D160-49293

Доставим в город Москва:

В наличии:

65 491 ₽ $ €

до 2024-11-23

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду100 Ру16, полнопроходной межфланцевый, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-08 220В, с БКВ APL-510N EX

Описание

Управление: пневмопривод двойного действия

Производитель: DN.ru, Россия

Диаметр: 100 мм

Давление номинальное: 16 бар

Тип присоединения: межфланцевый

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Строительная длина: 118 мм

Уплотнение: PTFE

Среда: вода, воздух, пар, вода техническая, нефть, нефтепродукты

Температура: 200 °C

Вес: 27.10 кг

Артикул: D160-49292

Доставим в город Москва:

В наличии:

77 038 ₽ $ €

до 2024-11-23

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры.

Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей.

Технические параметры Краны шаровые DN.ru BV3232P-FP-Fb Ду80-100 Ру16, полнопроходные межфланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-08 220В, с БКВ APL-510N EX:

Наименование	Значение
Давление номинальное PN, бар	16
Температура рабочей среды, °С	от -50 до 200
Тип устройства крана	двухходовой
Применение	теплоснабжение
Рабочая среда	вода, воздух, пар, вода техническая, нефть, нефтепродукты
Присоединение к трубопроводу	межфланцевый
Водоразборный	нет
Тип проходного сечения	полнопроходной
Класс герметичности	A по ГОСТ 9544
Тип управления	С пневмоприводом
Присоединение	межфланцевое
Управление	пневмопривод двойного действия
Наличие концевых выключателей	есть
Наличие пневмораспределителя	есть
Наличие электропневматического позиционера	нет
Гарантия, г.	1
Страна производитель	Россия

Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H Ду80-100 Ру16, полнопроходные межфланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-08 220В, с БКВ APL-510N EX

Габариты и размеры Краны шаровые DN.ru BV3232P-FP-Fb Ду80-100 Ру16, полнопроходные межфланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-08 220В, с БКВ APL-510N EX:

Типоразмер	ØD, мм	ØD1, мм	ØD2, мм	L, мм	H, мм	A, мм	Е, мм
Ду80	195	160	133	118	195	495	200
Ду100	215	180	158	118	215	495	200

Эскиз габариты и размеры Краны шаровые DN.ru BV3232P-FP-Fb Ду80-100 Ру16, полнопроходные межфланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-08 220В, с БКВ APL-510N EX

Таблица деталей и материалов Краны шаровые DN.ru BV3232P-FP-Fb Ду80-100 Ру16, полнопроходные межфланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-08 220В, с БКВ APL-510N EX:

№ п/п	Деталь	Материал
4	Гайка	Сталь SS304/SS
5	Прокладка	PTFE
6	Упорная шайба	PTFE
7	Шток	Сталь SS304/SS316/SS
8	Крышка	Сталь WCB/CF8/CF8M
9	Корпус	Сталь WCB/CF8/CF8M
10	Уплотнение шара	PTFE
11	Шар	Сталь SS304/SS316/SS

Эскиз деталей и материалов Краны шаровые DN.ru BV3232P-FP-Fb Ду80-100 Ру16, полнопроходные межфланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-08 220В, с БКВ APL-510N EX

Технические параметры пневмопривода DN.ru

Наименование	Значение
Конструкция	двойного действия
Давление управления, бар	2 ÷ 8
Наличие ручного дублера	нет

Пневмопривод DN.ru

Габариты и размеры пневмопривода DN.ru

Модель пневмопривода	PA-DA-105-1
A, мм	495
A1, мм	461.5
B, мм	133
C, мм	109.5
D, мм	153
E1, мм	57.5
F, мм	64
G, мм	26
H, мм	80
I, мм	30
N, мм	22
E, мм	200
J, мм	102
K мм	70
L, мм	М10х16
M, мм	М8х13
O, мм	4
P, мм	4
S, мм	M6
T, мм	24
U, мм	32

Эскиз габаритов и размеров пневмопривода DN.ru

Таблица деталей и материалов пневмопривода DN.ru

№	Наименование детали	Материал
1	Индикаторный винт	ABS (пластик)
2	Индикатор положения	ABS (пластик)
3	Пружинный зажим	Нержавеющая сталь 304
4	Шайба	Нержавеющая сталь 304
5	Внешняя шайба	Инженерный пластик
6	Регулировочный винт	Нержавеющая сталь 304
7	Гайка	Нержавеющая сталь 304
8	Шайба	Нержавеющая сталь 304
9	Корпус	Экструдированный алюминий
10	Поршень	Алюминий, литье под давлением
11	Уплотнительное кольцо поршня	NBR
12	Группа подшипников	Инженерный пластик
13	Уплотнительное кольцо торцевой крышки	NBR
14	Торцевая крышка	Литой алюминий, покрытый полиэфирной краской
15	Винт крепежный	Нержавеющая сталь 304
16	Шайба внутренняя	Инженерный пластик
17	Уплотнительное кольцо	NBR
18	Подшипник	Инженерный пластик
19	Фиксатор	Легированная сталь
20	Шестерня	Легированная сталь
21	Подшипник	Инженерный пластик
22	Уплотнительное кольцо	NBR

Технические параметры пневмораспределителя DN.ru

Наименование	Значение
Тип пневмораспределителя	золотниковый
Рабочее давление, бар	1.5 ÷ 1.8
Напряжение питания, В	220 В
Частота срабатывания, цикл/сек	5

Пневмораспределитель DN.ru

Габариты и размеры пневмораспределителя DN.ru

Модель пневмораспределителя	4V320-08
A, мм	71.9
B, мм	45
C, мм	94.4
D, мм	27
E, мм	69
F, мм	40
I, мм	24
K, мм	40
L, мм	188.8
M, мм	69.4
N, мм	50
O, мм	82.4
P, мм	24
S, мм	20
T, мм	6.5
U, мм	2.4
V, мм	4
H, мм	82.4

Эскиз габаритов и размеров пневмораспределителя DN.ru

Технические параметры блока концевых выключателей DN.ru

Наименование	Значение
Степень защиты корпуса, IP	65
Срок службы, лет	10

Блок концевых выключателей DN.ru

Габариты и размеры блока концевых выключателей DN.ru

Модель БКВ	APL-510N EX
A, мм	118
B, мм	118
C, мм	138,4
D, мм	17
E, мм	19
F, мм	7
G, мм	3
H, мм	4
I, мм	59
J, мм	59
K, мм	59
L, мм	59
M, мм	121,4
Ød1, мм	50
Ød2, мм	5
