Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. |
Общие технические характеристики кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду50-100 Ру16 полнопроходных, межфланцевых| Характеристика | Значение |
|---|
| Номинальное давление | 16 бар | | Температура рабочей среды | от -20 до +180 ⁰C | | Класс герметичности | «А» ГОСТ 9544-2015 | | Рабочая среда | вода, нефтепродукты и другие жидкие или газообразные среды, нейтральные к применяемым материалам | | Присоединение к трубопроводу | межфланцевое | | Тип крана по проходному сечению | полнопроходной | | Средний срок службы | 10 лет | | Страна производитель | Россия |

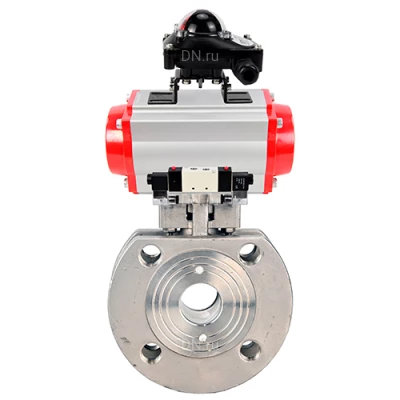

|  Изображение кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду50-100 Ру16 полнопроходных, межфланцевых |
Габариты и рамеры кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду50-100 Ру16 полнопроходных, межфланцевых| Модель | d, мм | D, мм | L, мм | L1, мм | F, мм | G, мм |
|---|
| Ду50 | 49 | 160 | 73 | 268 | 153 | 77 | | Ду80 | 76 | 192 | 118 | 390 | 202 | 77 | | Ду100 | 90 | 214 | 140 | 458 | 227 | 77 |

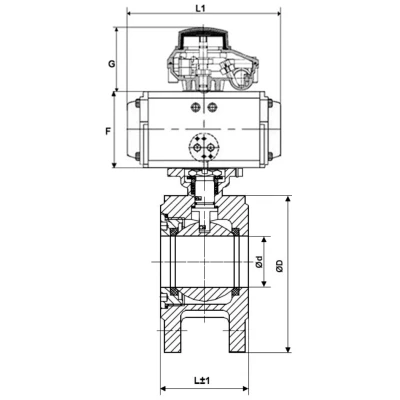

|  Эскиз габаритов и размеров кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду50-100 Ру16 полнопроходных, межфланцевых |
Материалы кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду50-100 Ру16 полнопроходных, межфланцевых| № | Наименование | Материал |
|---|
| 1 | Крышка корпуса | нержавеющая сталь CF8М/ AISI 316 (аналог 08Х17Н14М2) | | 2 | Седло | PTFE | | 3 | Шар | нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) | | 4 | Прокладка | PTFE | | 5 | Корпус | нержавеющая сталь CF8М/ AISI 316 (аналог 08Х17Н14М2) | | 6 | Прокладка штока | PTFE | | 7 | Антистатическое устройство | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 8 | Шток | нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) | | 9 | Пружина-бабочка | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 10 | Колпачок против ослабления | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 14 | Стопорный штифт | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 15 | Гайка | нержавеющая сталь A193-8 (аналог 12Х18Н10) | | 16 | Сальниковая набивка | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 17 | Уплотнение | PTFE | | 18 | Уплотнительное кольцо | VITON |
|  Эскиз материалов и деталей кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду50-100 Ру16 полнопроходных, межфланцевых |
Технические параметры пневмоприводов DN.ru PA-SA с возвратными пружинами| Характеристика | Значение |
|---|
| Бренд | DN.ru | | Тип пневмопривода | с возвратными пружинами | | Количество пружин | 10 шт | | Номинальное давление | 12 бар | | Рабочее давление | 2...8 бар | | Среда | сжатый воздух | | Температура рабочей среды | от -20 °C до +80 °C | | Угол поворота | 0 - 90° | | Регулировка угла поворота | ±5% | | Страна производитель | Китай | | Максимальный диаметр частиц рабочей среды | ≤30 мкм2 | | Стандарт верхнего соединения | NAMUR | | Стандарт соединения подачи воздуха | NAMUR |
| Видео пневмоприводов DN.ru PA-SA с возвратными пружинами |
Деталировка пневмопривода DN.ru PA-SA с возвратными пружинами| № | Наименование детали | Материал |
|---|
| 1 | Индикаторный винт | АБС-пластик | | 2 | Индикатор положения | АБС-пластик | | 3 | Пружинный зажим | нержавеющая сталь 304 | | 4 | Металлическая шайба | нержавеющая сталь 304 | | 5 | Прижимная шайба | инженерный пластик | | 6 | Корпус | экструдированный алюминиевый сплав с твердым анодированием | | 7 | Прижимная шайба | инженерный пластик | | 8 | Ограничитель | легированная сталь | | 9 | Уплотнительное кольцо вала верхнее | NBR | | 10 | Антифрикционное кольцо вала верхнее | инженерный пластик | | 11 | Вал | легированная сталь никелированная | | 12 | Антифрикционное кольцо вала нижнее | инженерный пластик | | 13 | Уплотнительное кольцо вала нижнее | NBR | | 14 | Заглушка | NBR | | 15 | Уплотнительное кольцо регулировочных винтов | NBR | | 16 | Шайба регулировочного винта | нержавеющая сталь 304 | | 17 | Стопорная гайка регулировочного винта | нержавеющая сталь 304 | | 18 | Винт регулировочный | нержавеющая сталь 304 | | 19 | Поршень | алюминиевый сплав, литой под давлением | | 20 | Направляющая накладка поршня | инженерный пластик | | 21 | Антифрикционное кольцо поршня | инженерный пластик | | 22 | Уплотнительное кольцо поршня | NBR | | 23 | Комплект пружин | пружинная сталь | | 24 | Уплотнительное кольцо крышки | NBR | | 25 | Торцевая крышка | литой алюминий с полиэфирным покрытием | | 26 | Винт крышки | нержавеющая сталь 304 | | 27 | Стопорный винт | нержавеющая сталь 304 | | 28 | Адаптер | углеродистая сталь |
|  Эскиз деталировки пневмоприводов DN.ru PA-SA с возвратными пружинами |
Технические параметры блоков концевых выключателей DN.ru APL-210N| Характеристика | Значение |
|---|
| Защита корпуса | всепогодный IP65 | | Температура окружающей среды, °C | от -40 до +80 | | Совместимые устройства | четвертьоборотные пневмоприводы; - исполнительные механизмы с поворотом вала на 90° | | Кабельные вводы | 2 x NPT1/2” | | Клеммная колодка | 8 ячеек 0.08-2.6 мм2 | | Напряжение | 12V, 24V, 38V, 48V, 110V, 220V, 250V | | Положение индикатора | ЗАКРЫТО: красный ОТКРЫТО: зелёный | | Датчик | 2 SPDT электромеханических микровыключателя OMRON V151-1C25 тип "сухой контакт" | | Внешнее покрытие | полиэстеровое покрытие (чёрное) | | Вал | стандартный вал – 17 мм |
|  Изображение блоков концевых выключателей DN.ru APL-210N |
Деталировка блоков концевых выключателей DN.ru APL-210N| № | Наименование | Материал |
|---|
| 1 | Корпус | литьевой алюминий | | 2 | Индикаторный колпак | полиэстер пластик | | 3 | 3D-индикатор | ABC -пластик | | 4 | Кулачок | полиэстер пластик | | 5 | Пружина | нержавеющая сталь | | 6 | Винты | нержавеющая сталь | | 7 | Уплотнительные кольца | NBR | | 8 | Втулка | бронза | | 9 | Клемма заземления | нержавеющая сталь | | 10 | Вал | нержавеющая сталь |
| |
Технические параметры пневмораспределителей DN.ru 4V320-10 NAMUR AC220V| Характеристика | Значение |
|---|
| Тип пневмораспределителя | золотниковый | | Материал корпуса | алюминевый сплав и технополимер | | Управление | двустороннее электромагнитное | | Присоединение к пневмоприводу | стыковочная поверхность по стандарту NAMUR (VDI/VDE3845) | | Схема работы | 5/2 – 5 рабочих линий; 2 позиции | | Эффективная площадь сечения, мм2 | 30 (Cv = 1,68 | | Размер порта подвода воздуха (в пневмораспределитель) | G 3/8 | | Размер портов отвода воздуха (в пневмопривод) | 2 х Ø20 | | Размеры выхлопных портов (сброс в атмосферу) | 2 х G 1/4 | | Рабочее давление, бар | 1,5 ÷ 8 | | Максимальное давление, бар | 12 | | Рабочая среда | очищенный воздух (тонкость очистки 40 мкм) | | Напряжение питания, В | 220 | | Полная мощность, В·А | 4,5 | | Допустимые изменения напряжения питания | ±10% | | Степень защиты/класс изоляции | IP65/F | | Температура эксплуатации, °C | от -5 до +50 | | Максимальная частота срабатывания | 5 циклов в секунду | | Минимальное время переключения, с | 0,05 | | Пропускная способность, л/мин | 1 350 | | Средний ресурс, циклов | 20 000 000 | | Вес, кг | 1,200 |
|  Изображение пневмораспределителей DN.ru 4V320-10 NAMUR AC220V |
