Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду80-100 Ру16 полнопроходные, межфланцевые, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 и электропневматическим поворотным позиционером YT-1000RSN без обратной связи купить в Москве и РФ

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Общие технические характеристики кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду80-100 Ру16 полнопроходных, межфланцевых

Характеристика	Значение
Номинальное давление	16 бар
Температура рабочей среды	от -20 до +180 ⁰C
Класс герметичности	«А» ГОСТ 9544-2015
Рабочая среда	вода, нефтепродукты и другие жидкие или газообразные среды, нейтральные к применяемым материалам
Присоединение к трубопроводу	межфланцевое
Тип крана по проходному сечению	полнопроходной
Средний срок службы	10 лет
Страна производитель	Россия

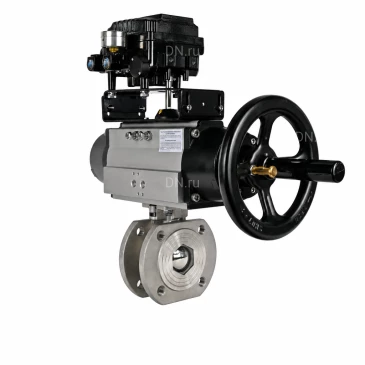

Изображение кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду80-100 Ру16 полнопроходных, межфланцевых

Габариты и рамеры кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду80-100 Ру16 полнопроходных, межфланцевых

Модель	d, мм	D, мм	L, мм	L1, мм	F, мм	C, мм
Ду80	76	192	118	495	133	117.5
Ду100	90	214	140	495	133	117.5

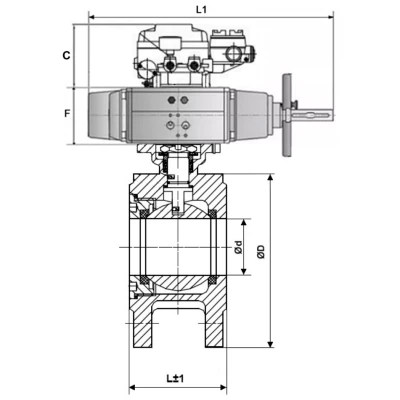

Эскиз габаритов и размеров кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду80-100 Ру16 полнопроходных, межфланцевых

Материалы кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду80-100 Ру16 полнопроходных, межфланцевых

№	Наименование	Материал
1	Крышка корпуса	нержавеющая сталь CF8М/ AISI 316 (аналог 08Х17Н14М2)
2	Седло	PTFE
3	Шар	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
4	Прокладка	PTFE
5	Корпус	нержавеющая сталь CF8М/ AISI 316 (аналог 08Х17Н14М2)
6	Прокладка штока	PTFE
7	Антистатическое устройство	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
8	Шток	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
9	Пружина-бабочка	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
10	Колпачок против ослабления	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
14	Стопорный штифт	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
15	Гайка	нержавеющая сталь A193-8 (аналог 12Х18Н10)
16	Сальниковая набивка	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
17	Уплотнение	PTFE
18	Уплотнительное кольцо	VITON

Эскиз материалов и деталей кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду80-100 Ру16 полнопроходных, межфланцевых

Технические параметры электропневматических поворотных позиционеров DN.ru YT-1000RSN без обратной связи

Характеристика	Значение
Тип действия	односторонний
Входной сигнал управления	4 ~ 20 mA
Внутреннее сопротивление	250 ± 15 Ом
Входное давление	1,4~7 бар / 20~100 psi
Угол хода рычага	0~90°
Резьба подключения сжатого воздуха	1/4"
Резьба подключения манометра	1/8"
Кабельный ввод	G1/2"
Тип защиты	IP66
Рабочая температура	-20°C ~ 70°C
Допустимая влажность окружающей среды	10~90RH
Линейность	±1%
Гистерезис	±1%
Чувствительность	±0.2%
Повторяемость	±0.5%
Расход сжатого воздуха	3 л /мин (при давлении 1,4 бар)
Расход воздуха на выходе	80 л/мин (при давлении 1,4 бар)
Материал корпуса	алюминиевое литье
Вес	2,8 кг

Изображение электропневматических поворотных позиционеров DN.ru YT-1000RSN без обратной связи
