Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. |
Общие технические характеристики кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду50-100 Ру16 полнопроходных, межфланцевых| Характеристика | Значение |
|---|
| Номинальное давление | 16 бар | | Температура рабочей среды | от -20 до +180 ⁰C | | Класс герметичности | «А» ГОСТ 9544-2015 | | Рабочая среда | вода, нефтепродукты и другие жидкие или газообразные среды, нейтральные к применяемым материалам | | Присоединение к трубопроводу | межфланцевое | | Тип крана по проходному сечению | полнопроходной | | Средний срок службы | 10 лет | | Страна производитель | Россия |

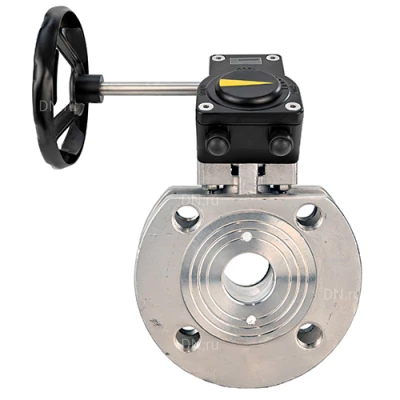

|  Изображение кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду50-100 Ру16 полнопроходных, межфланцевых |
Габариты и рамеры кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду50-100 Ру16 полнопроходных, межфланцевых| Модель | d, мм | D, мм | L, мм | L1, мм | H1, мм | M, мм |
|---|
| Ду50 | 49 | 160 | 73 | 200 | 48 | 140 | | Ду80 | 76 | 192 | 118 | 200 | 48 | 140 | | Ду100 | 90 | 214 | 140 | 210 | 58 | 200 |
|  Эскиз габаритов и размеров кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду50-100 Ру16 полнопроходных, межфланцевых |
Материалы кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду50-100 Ру16 полнопроходных, межфланцевых| № | Наименование | Материал |
|---|
| 1 | Крышка корпуса | нержавеющая сталь CF8М/ AISI 316 (аналог 08Х17Н14М2) | | 2 | Седло | PTFE | | 3 | Шар | нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) | | 4 | Прокладка | PTFE | | 5 | Корпус | нержавеющая сталь CF8М/ AISI 316 (аналог 08Х17Н14М2) | | 6 | Прокладка штока | PTFE | | 7 | Антистатическое устройство | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 8 | Шток | нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) | | 9 | Пружина-бабочка | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 10 | Колпачок против ослабления | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 14 | Стопорный штифт | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 15 | Гайка | нержавеющая сталь A193-8 (аналог 12Х18Н10) | | 16 | Сальниковая набивка | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 17 | Уплотнение | PTFE | | 18 | Уплотнительное кольцо | VITON |
|  Эскиз материалов и деталей кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду50-100 Ру16 полнопроходных, межфланцевых |
Технические параметры редукторов DN.ru HAM RQN-xZ-x| Характеристика | Значение |
|---|
| Тип редуктора | четвертьоборотный | | Температура окружающей среды, ⁰C | от –30 до +120 | | Степень защиты корпуса | IP67 | | Применение | для различных отраслей, где требуется управление потоками рабочей среды | | Монтаж | горизонтальный/вертикальный | | Материал корпуса | алюминиевый сплав | | Регулировка хода | 0 – 90° (с возможностью изменения ±5°) | | Стандарт присоединения | ISO 5211 |
|  Изображение редукторов DN.ru HAM RQN-xZ-x |
Деталировка редукторов DN.ru HAM RQN-xZ-x| № | Наименование детали | Материал |
|---|
| 1 | Болт | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 2 | Указатель | ABS пластик | | 3 | Крышка | алюминиевый сплав | | 4 | Уплотнительное кольцо | NBR70 | | 5 | Штифт | черная сталь | | 6 | Шестерня червячная | ковкий чугун | | 7 | Уплотнение | NBR70 | | 8 | Корпус | алюминиевый сплав | | 9 | Регулировочный болт | черная сталь | | 10 | Прокладка | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 11 | Регулировочная гайка | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 12 | Кожух гайки | NBR70 | | 13 | Подшипник | порошковая сталь | | 14 | Червячный вал | сталь 45 | | 15 | Уплотнение | NBR70 | | 16 | Вал привода | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 17 | Штурвал | углеродистая сталь с полиэфирным покрытием | | 18 | Штифт | черная сталь |
|  Эскиз деталировки редукторов DN.ru HAM RQN-xZ-x |
