Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду80 Ру16 полнопроходной, межфланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-10 220В NAMUR, БКВ APL-210N и БПВ AFC2000
Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду80 Ру16 полнопроходной, межфланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-10 220В NAMUR, БКВ APL-210N и БПВ AFC2000
Артикул: D160-82767
Управление: пневмопривод двойного действия
Бренд: DN.ru
Страна производитель: Россия
Диаметр: 80 мм
Давление номинальное: 16 бар
Тип присоединения: межфланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 118 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нефтепродукты, нейтральные среды
Температура: 180 °C
Вес: 19.82 кг
на 2026-03-01
135 318,74
  • $
  • €
Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду100 Ру16 полнопроходной, межфланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-10 220В NAMUR, БКВ APL-210N и БПВ AFC2000
Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду100 Ру16 полнопроходной, межфланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-10 220В NAMUR, БКВ APL-210N и БПВ AFC2000
Артикул: D160-82768
Управление: пневмопривод двойного действия
Бренд: DN.ru
Страна производитель: Россия
Диаметр: 100 мм
Давление номинальное: 16 бар
Тип присоединения: межфланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 140 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нефтепродукты, нейтральные среды
Температура: 180 °C
Вес: 22.52 кг
на 2026-03-01
160 409,87
  • $
  • €

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Общие технические характеристики кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду80-100 Ру16 полнопроходных, межфланцевых

ХарактеристикаЗначение
Номинальное давление16 бар
Температура рабочей средыот -20 до +180 ⁰C
Класс герметичности«А» ГОСТ 9544-2015
Рабочая средавода, нефтепродукты и другие жидкие или газообразные среды, нейтральные к применяемым материалам
Присоединение к трубопроводумежфланцевое
Тип крана по проходному сечениюполнопроходной
Средний срок службы10 лет
Страна производительРоссия
Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду80-100 Ру16 полнопроходные, межфланцевые, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-10 220В NAMUR, БКВ APL-210N и БПВ AFC2000

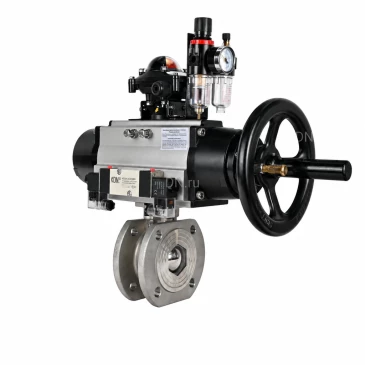

Изображение кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду80-100 Ру16 полнопроходных, межфланцевых

Габариты и рамеры кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду80-100 Ру16 полнопроходных, межфланцевых

Модельd, ммD, ммL, ммL1, ммF, ммG, ммX, ммY, мм
Ду80761921184951337788162
Ду100902141404951337788162
Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду80-100 Ру16 полнопроходные, межфланцевые, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-10 220В NAMUR, БКВ APL-210N и БПВ AFC2000

Эскиз габаритов и размеров кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду80-100 Ру16 полнопроходных, межфланцевых

Материалы кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду80-100 Ру16 полнопроходных, межфланцевых

№НаименованиеМатериал
1Крышка корпусанержавеющая сталь CF8М/ AISI 316 (аналог 08Х17Н14М2)
2СедлоPTFE
3Шарнержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
4ПрокладкаPTFE
5Корпуснержавеющая сталь CF8М/ AISI 316 (аналог 08Х17Н14М2)
6Прокладка штокаPTFE
7Антистатическое устройствонержавеющая сталь AISI 304 (аналог 08Х18Н10)
8Штокнержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
9Пружина-бабочканержавеющая сталь AISI 304 (аналог 08Х18Н10)
10Колпачок против ослаблениянержавеющая сталь AISI 304 (аналог 08Х18Н10)
14Стопорный штифтнержавеющая сталь AISI 304 (аналог 08Х18Н10)
15Гайканержавеющая сталь A193-8 (аналог 12Х18Н10)
16Сальниковая набивканержавеющая сталь AISI 304 (аналог 08Х18Н10)
17УплотнениеPTFE
18Уплотнительное кольцоVITON
Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду80-100 Ру16 полнопроходные, межфланцевые, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-10 220В NAMUR, БКВ APL-210N и БПВ AFC2000

Эскиз материалов и деталей кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду80-100 Ру16 полнопроходных, межфланцевых

Технические параметры блоков подготовки воздуха DN.ru AFC2000

ХарактеристикаЗначение
Рабочее давление, бар8
Максимальное давление, бар10
Регулируемый диапазон давления, бар0,5 ÷ 9
Давление разрушения, бар15
Подсоединение воздуха1/4"
Рабочая температура, ⁰Cот -5 до +60
Размер фильтруемых частиц, мкм40
Вязкость маслаISO VG 32
Вес, кг0,395
Изображение блоков подготовки воздуха DN.ru AFC2000

Изображение блоков подготовки воздуха DN.ru AFC2000

Технические параметры блоков концевых выключателей DN.ru APL-210N

ХарактеристикаЗначение
Защита корпусавсепогодный IP65
Температура окружающей среды, °Cот -40 до +80
Совместимые устройствачетвертьоборотные пневмоприводы; - исполнительные механизмы с поворотом вала на 90°
Кабельные вводы2 x NPT1/2”
Клеммная колодка8 ячеек 0.08-2.6 мм2
Напряжение12V, 24V, 38V, 48V, 110V, 220V, 250V
Положение индикатораЗАКРЫТО: красный ОТКРЫТО: зелёный
Датчик2 SPDT электромеханических микровыключателя OMRON V151-1C25 тип "сухой контакт"
Внешнее покрытиеполиэстеровое покрытие (чёрное)
Валстандартный вал – 17 мм
Изображение блоков концевых выключателей DN.ru APL-210N

Изображение блоков концевых выключателей DN.ru APL-210N

Деталировка блоков концевых выключателей DN.ru APL-210N

№НаименованиеМатериал
1Корпуслитьевой алюминий
2Индикаторный колпакполиэстер пластик
33D-индикаторABC -пластик
4Кулачокполиэстер пластик
5Пружинанержавеющая сталь
6Винтынержавеющая сталь
7Уплотнительные кольцаNBR
8Втулкабронза
9Клемма заземлениянержавеющая сталь
10Валнержавеющая сталь

Технические параметры пневмораспределителей DN.ru 4V320-10 NAMUR AC220V

ХарактеристикаЗначение
Тип пневмораспределителязолотниковый
Материал корпусаалюминевый сплав и технополимер
Управлениедвустороннее электромагнитное
Присоединение к пневмоприводустыковочная поверхность по стандарту NAMUR (VDI/VDE3845)
Схема работы5/2 – 5 рабочих линий; 2 позиции
Эффективная площадь сечения, мм230 (Cv = 1,68
Размер порта подвода воздуха (в пневмораспределитель)G 3/8
Размер портов отвода воздуха (в пневмопривод)2 х Ø20
Размеры выхлопных портов (сброс в атмосферу)2 х G 1/4
Рабочее давление, бар1,5 ÷ 8
Максимальное давление, бар12
Рабочая средаочищенный воздух (тонкость очистки 40 мкм)
Напряжение питания, В220
Полная мощность, В·А4,5
Допустимые изменения напряжения питания±10%
Степень защиты/класс изоляцииIP65/F
Температура эксплуатации, °Cот -5 до +50
Максимальная частота срабатывания5 циклов в секунду
Минимальное время переключения, с0,05
Пропускная способность, л/мин1 350
Средний ресурс, циклов20 000 000
Вес, кг1,200
Изображение пневмораспределителей DN.ru 4V320-10 NAMUR AC220V

Изображение пневмораспределителей DN.ru 4V320-10 NAMUR AC220V
