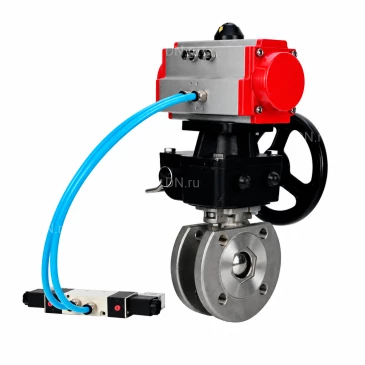

Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H Ду15-100 Ру16, межфланцевые, полнопроходные, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA, пневмораспределителем 4V320-10 220В, ручным дублером MON

Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов серии BV3232P-FP-Fb-ISO-H возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Пневматический привод DN.ru PA-DA двойного действия предназначен для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие.

Пневмораспределитель DN.ru 4V320-10 220В служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Ручной дублер DN.ru MON с червячной передачей и понижающим редуктором HDM позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения.

Технические параметры кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H c пневмоприводом PA-DA двойного действия, пневмораспределителем 4V320-10 220В, ручным дублером MON:

Наименование Значение
Давление номинальное PN, бар 16
Тип устройства крана двухходовой
Применение теплоснабжение
Рабочая среда вода, воздух, пар, масла, вода техническая, нефть
Присоединение к трубопроводу межфланцевый
Водоразборный нет
Тип проходного сечения полнопроходной
Класс герметичности A по ГОСТ 9544
Тип управления С пневмоприводом
Присоединение межфланцевое
Управление пневмопривод двойного действия
Наличие концевых выключателей нет
Наличие пневмораспределителя есть
Страна производитель Россия
Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H Ду15-100 Ру16, межфланцевые, полнопроходные, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA, пневмораспределителем 4V320-10 220В, ручным дублером MON

Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H Ду15-100 Ру16, межфланцевые, полнопроходные, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA, пневмораспределителем 4V320-10 220В, ручным дублером MON

Габариты и размеры кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H c пневмоприводом PA-DA двойного действия, пневмораспределителем 4V320-10 220В, ручным дублером MON:

Типоразмер d, мм D2, мм L, мм Z, мм H, мм
Ду15 15 45 42 147 120
Ду20 20 58 48 147 120
Ду25 25 68 50 147 120
Ду32 25 68 50 147 120
Ду40 36 88 65 168 120
Ду50 46 102 80 168 120
Ду65 58 122 110 204 133
Ду80 73 138 120 204 133
Ду100 90 158 150 204 133
Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H Ду15-100 Ру16, межфланцевые, полнопроходные, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA, пневмораспределителем 4V320-10 220В, ручным дублером MON

Эскиз кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H c пневмоприводом PA-DA двойного действия, пневмораспределителем 4V320-10 220В, ручным дублером MON

Таблица деталей и материалов кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H:

№ п/п Детали Материал
1 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3 Шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4 Стопорное кольцо нержавеющая сталь AISI 304 (аналог 08Х18Н10)
5 Упорная шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10)
6 Шайба сальника нержавеющая сталь AISI 304 (аналог 08Х18Н10)
7 Сальник PTFE
8 Упорная прокладка PTFE
9 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
10 Крышка шара нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
11 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
12 Уплотнение шара PTFE
13 Прокладка PTFE
14 Корпус нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H Ду15-100 Ру16, межфланцевые, полнопроходные, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA, пневмораспределителем 4V320-10 220В, ручным дублером MON

Эскиз деталей и материалов кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H

Технические параметры пневмопривода PA-DA двойного действия:

Наименование Значение
Модель PA-DA
Конструкция двойного действия
Давление управления, бар 2 ÷ 8
Наличие ручного дублера штурвал
Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H Ду15-100 Ру16, межфланцевые, полнопроходные, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA, пневмораспределителем 4V320-10 220В, ручным дублером MON

Пневмопривод DN.ru PA-DA двойного действия

Таблица деталей и материалов пневмопривода DN.ru PA-DA двойного действия:

Наименование Материал
1 Корпус эструдированный алюминий
2 Боковые заглушки литой алюминий
3 Шестерня нерж. сталь
4 Поршень сталь/алюминий
5 Заглушки нерж. сталь
6 Поршневое кольцо NBR
7 Пружины пружинная сталь
8 Подшипник поршня инженерный пластик
9 Поршневое кольцо NBR
10 Заглушка NBR
11 Упорное кольцо инженерный пластик
12 Кольцо инженерный пластик
13 Шайба нерж. сталь
14 Пружинный зажим нерж. сталь
15 Индикатор пластик
16 Корпус индикатора пластик
17 Подшипник инженерный пластик
18 Кулачок сталь
19 Подшипник NBR
20 Подшипник инженерный пластик
21 Подшипник инженерный пластик
22 Уплотнительное кольцо NBR
23 Уплотнительное кольцо NBR
24 Подшипник нерж. сталь
25 Гайка регулировки нерж. сталь
26 Винт регулировки нерж. сталь
27 Втулка алюминий
Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H Ду15-100 Ру16, межфланцевые, полнопроходные, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA, пневмораспределителем 4V320-10 220В, ручным дублером MON

Эскиз деталей и материалов пневмопривода DN.ru PA-DA двойного действия

Технические параметры пневмораспределителя DN.ru 4V320-10 220В

Наименование Значение
Тип пневмораспределителя золотниковый
Модель пневмораспределителя 4V320-10 220В
Рабочее давление, бар 1.5 ÷ 8
Напряжение питания 220В
Частота срабатывания, цикл/сек 5
Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H Ду15-100 Ру16, межфланцевые, полнопроходные, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA, пневмораспределителем 4V320-10 220В, ручным дублером MON

Пневмораспределитель DN.ru 4V320-10 220В

Технические параметры ручных дублеров DN.ru MON:

Наименование Значение
Степень защиты, IP 67
Тип присоединения ISO 5211
Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H Ду15-100 Ру16, межфланцевые, полнопроходные, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA, пневмораспределителем 4V320-10 220В, ручным дублером MON

Эскиз ручного дублера DN.ru MON

Таблица деталей и материалов ручного дублера DN.ru MON:

Наименование Материал
1 Шток для монтажа пневмопривода Сталь 45
2 Уплотнительное кольцо EPDM
3 Фиксирующая пружина Пружинная сталь
4 Верхняя торцевая крышка Сплав алюминия
5 Винт Сталь 304
6 Фиксирующая скоба (главная тяга) Сталь 304
7 Корпус Сплав алюминия
8 Уплотнительное кольцо EPDM
9 Редуктор Чугун ВЧ50
10 Переходная муфта Чугун ВЧ40
11 Шток редуктора Чугун ВЧ40
Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H Ду15-100 Ру16, межфланцевые, полнопроходные, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA, пневмораспределителем 4V320-10 220В, ручным дублером MON

Эскиз деталей и материалов ручного дублера DN.ru MON
