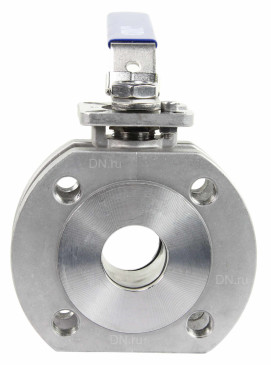

Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду40 Ру16, корпус - нержавеющая сталь 316, уплотнение - PTFE, полнопроходной, межфланцевый, с ISO-фланцем и рукояткой, короткий корпус L=65 мм, 14х14, F05/F07

Модификация

О товаре

Артикул: D160-22170
Бренд: DN.ru, Россия
Серия бренда: BV3232P-FP-Fb-ISO-H
Присоединение: межфланцевое
Класс материала корпуса: нержавеющая сталь
Диаметр условный Ду(Dn), мм: 40
Диаметр в дюймах: 1 1/2
Давление условное Ру(Pn), бар: 16
Строительная длина, мм: 65
Проход шара: полнопроходной
Рабочая среда крана: вода, воздух, пар, масла, вода техническая, нефть
Тип управления: ручной
Устройство крана: двухходовой
Тип присоединения: межфланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Уплотнение шара: PTFE / Фторопласт / Тефлон
Температура: 200 ℃
Применение: теплоснабжение
Класс герметичности: A
Все характеристики
на 2025-12-31
18 152,58
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В сравнение
В избранное
Доставка в город
Москва
Сроки, при наличии на складе, указаны примерные и уточняются при размещении заказа
Со склада самовывоза
Другие диаметры:

Характеристики

Кран шаровый DN.ru BV3232P-FP-Fb-ISO-H полнопроходной применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Использование шаровых кранов DN.

Технические параметры крана шарового DN.ru-BV3232P-FP-Fb-ISO-H Ду40 Ру16

  • Давление номинальное PN - 16 бар
  • Диаметр номинальный DN - 40 мм
  • Тип присоединения - межфланцевый
  • Количество болтовых отверстий на фланце - 4 шт.
  • Диаметр болтовых отверстий на фланце - 16 мм
  • Среда - вода, воздух, пар, масла, вода техническая, нефть
  • Тип управления - ручной
  • Применение - теплоснабжение
  • Проход шара крана - полнопроходной
  • Степень защиты корпуса IP - 67
  • Температура рабочей среды - от -20°С до 200°С
  • Присоединение - межфланцевое
  • Управление - рукоятка
  • Класс герметичности - A
  • Наличие спускника - нет
  • Водоразборный - нет
  • Тип устройства крана - двухходовой
  • Модель арматуры - BV3232P-FP-Fb-ISO-H
  • Тип затвора - шаровый
  • Диаметр в дюймах - 1 1/2″
  • Тип ISO-фланца арматуры - F05, F07
  • Размер вала арматуры (квадрат) - 14х14 мм
  • Серия - BV3232P-FP-Fb-ISO-H
  • Крутящий момент - 8.5 Нм
  • Вид арматуры - запорный
  • Страна производитель - Россия
  • Вес - 4.35 кг

Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду40 Ру16, корпус - нержавеющая сталь 316, уплотнение - PTFE, полнопроходной, межфланцевый, с ISO-фланцем и рукояткой, короткий корпус L=65 мм, 14х14, F05/F07

Габариты и размеры крана шарового DN.ru-BV3232P-FP-Fb-ISO-H Ду40 Ру16:

  • d - 36 мм
  • D2 - 88 мм
  • D1 - 110 мм
  • D - 150 мм
  • T - 3 мм
  • C - 16 мм
  • N-MM - 4-M16 мм
  • L - 65 мм
  • H - 121 мм
  • W - 190 мм
  • SxS - 14х14 мм
  • А - 70 мм
  • B - 50 мм
  • IS05211 - F05, F07
Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду40 Ру16, корпус - нержавеющая сталь 316, уплотнение - PTFE, полнопроходной, межфланцевый, с ISO-фланцем и рукояткой,  короткий корпус L=65 мм,  14х14,  F05/F07

Эскиз габаритов и размеров крана шарового DN.ru-BV3232P-FP-Fb-ISO-H Ду40 Ру16

Таблица деталей и материалов крана шарового DN.ru-BV3232P-FP-Fb-ISO-H Ду40 Ру16:

№ п/п Детали Материал
1 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
2 Рукоятка нержавеющая сталь SS 201 (аналог 12Х15Г9НД) + ПВХ
3 Шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4 Стопорное кольцо нержавеющая сталь AISI 304 (аналог 08Х18Н10)
5 Упорная шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10)
6 Шайба сальника нержавеющая сталь AISI 304 (аналог 08Х18Н10)
7 Сальник PTFE
8 Упорная прокладка PTFE
9 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
10 Крышка шара нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
11 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
12 Уплотнение шара PTFE
13 Прокладка PTFE
14 Корпус нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду40 Ру16, корпус - нержавеющая сталь 316, уплотнение - PTFE, полнопроходной, межфланцевый, с ISO-фланцем и рукояткой,  короткий корпус L=65 мм,  14х14,  F05/F07

Эскиз деталей и материалов крана шарового DN.ru-BV3232P-FP-Fb-ISO-H Ду40 Ру16
