Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается. Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры. Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей. |
Технические параметры кранов шаровых DN.ru BV3232P-FP-Fb Ду80-100 Ру16 полнопроходных межфланцевых с пневмоприводом DN.ru PA-DA и БКВ APL-410N EX:
| Наименование |
Значение |
| Давление номинальное PN, бар |
16 |
| Температура рабочей среды, °С |
от -50 до 200 |
| Тип устройства крана |
двухходовой |
| Применение |
теплоснабжение |
| Рабочая среда |
вода, воздух, пар, вода техническая, нефть, нефтепродукты |
| Присоединение к трубопроводу |
межфланцевый |
| Водоразборный |
нет |
| Тип проходного сечения |
полнопроходной |
| Класс герметичности |
A по ГОСТ 9544 |
| Тип управления |
С пневмоприводом |
| Присоединение |
межфланцевое |
| Управление |
пневмопривод двойного действия |
| Наличие концевых выключателей |
есть |
| Наличие пневмораспределителя |
нет |
| Наличие электропневматического позиционера |
нет |
| Гарантия, г. |
1 |
| Страна производитель |
Россия |
|

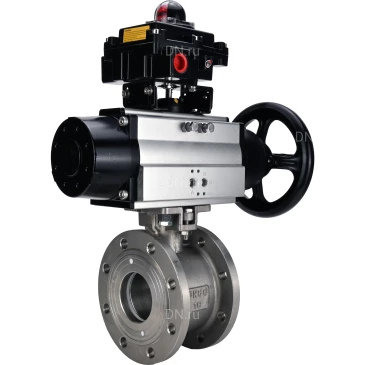

Краны шаровые DN.ru BV3232P-FP-Fb Ду80-100 Ру16 полнопроходные межфланцевые, корпус - нержавеющая сталь AISI 316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA и БКВ APL-410N EX |
Габариты и размеры кранов шаровых DN.ru BV3232P-FP-Fb Ду80-100 Ру16 полнопроходных межфланцевых с пневмоприводом DN.ru PA-DA и БКВ APL-410N EX:
| Типоразмер | Ød, мм | ØD2, мм | L, мм | Z, мм | | Ду80 | 80 | 138 | 120 | 268 | | Ду100 | 100 | 158 | 150 | 268 | |
Эскиз габариты и размеры кранов шаровых DN.ru BV3232P-FP-Fb Ду80-100 Ру16 полнопроходных межфланцевых с пневмоприводом DN.ru PA-DA и БКВ APL-410N EX |
Таблица деталей и материалов кранов шаровых DN.ru BV3232P-FP-Fb Ду80-100 Ру16 полнопроходных межфланцевых с пневмоприводом DN.ru PA-DA и БКВ APL-410N EX:
| № п/п |
Детали |
Материал |
| 1 |
Гайка |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 3 |
Шайба |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 4 |
Стопорное кольцо |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 5 |
Упорная шайба |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 6 |
Шайба сальника |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 7 |
Сальник |
PTFE |
| 8 |
Упорная прокладка |
PTFE |
| 9 |
Шток |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| 10 |
Крышка шара |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| 11 |
Шар |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| 12 |
Уплотнение шара |
PTFE |
| 13 |
Прокладка |
PTFE |
| 14 |
Корпус |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
|
Эскиз деталей и материалов кранов шаровых DN.ru BV3232P-FP-Fb Ду80-100 Ру16 полнопроходных межфланцевых с пневмоприводом DN.ru PA-DA и БКВ APL-410N EX |
Технические параметры пневмопривода DN.ru PA-DA-105:
| Наименование |
Значение |
| Конструкция |
двойного действия |
| Давление управления, бар |
2 ÷ 8 |
|
Пневмопривод DN.ru PA-DA-105 |
Габариты и размеры пневмопривода DN.ru PA-DA-105:
| Модель |
A, мм |
B, мм |
C, мм |
D, мм |
E, мм |
F, мм |
G, мм |
M, мм |
N, мм |
O, мм |
P, мм |
| PA-DA(SA)-052 |
108 |
153 |
30 |
41 |
72 |
26 |
15 |
80 |
30 |
34 |
20 |
| PA-DA(SA)-065 |
125 |
174 |
36 |
46 |
89 |
26 |
15 |
80 |
30 |
34 |
20 |
| PA-DA(SA)-083 |
152 |
216 |
46 |
55 |
109 |
26 |
15 |
80 |
30 |
34 |
20 |
| PA-DA(SA)-105 |
189 |
279 |
55 |
64 |
134 |
26 |
25 |
80 |
30 |
41 |
20 |
| PA-DA(SA)-130 |
210 |
308 |
67.5 |
70 |
157 |
36 |
25 |
80 |
30 |
62 |
30 |
| PA-DA(SA)-140 |
268 |
405 |
76 |
77 |
174 |
36 |
30 |
130 |
30 |
62 |
30 |
| PA-DA(SA)-160 |
310 |
465 |
87.5 |
87.5 |
199 |
38 |
30 |
130 |
30 |
62 |
30 |
| PA-DA(SA)-210 |
390 |
542 |
113 |
113 |
257 |
38 |
40 |
130 |
30 |
79 |
30 |
| PA-DA(SA)-270 |
510 |
722 |
146 |
146 |
333 |
38 |
52 |
130 |
30 |
79 |
30 |
|
Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105 |
Таблица деталей и материалов пневмопривода DN.ru PA-DA-105:
| № п/п |
Наименование детали |
Материал |
| 1 |
Индикаторный винт |
АБС-пластик |
| 2 |
Индикатор положения |
АБС-пластик |
| 3 |
Пружинный зажим |
нержавеющая сталь 304 |
| 4 |
Металлическая шайба |
нержавеющая сталь 304 |
| 5 |
Прижимная шайба |
инженерный пластик |
| 6 |
Корпус |
экструдированный алюминиевый сплав с твердым анодированием |
| 7 |
Прижимная шайба |
инженерный пластик |
| 8 |
Ограничитель |
легированная сталь |
| 9 |
Уплотнительное кольцо вала верхнее |
NBR |
| 10 |
Антифрикционное кольцо вала верхнее |
инженерный пластик |
| 11 |
Вал |
легированная сталь никелированная |
| 12 |
Антифрикционное кольцо вала нижнее |
инженерный пластик |
| 13 |
Уплотнительное кольцо вала нижнее |
NBR |
| 14 |
Заглушка |
NBR |
| 15 |
Уплотнительное кольцо регулировочных винтов |
NBR |
| 16 |
Шайба регулировочного винта |
нержавеющая сталь 304 |
| 17 |
Стопорная гайка регулировочного винта |
нержавеющая сталь 304 |
| 18 |
Винт регулировочный |
нержавеющая сталь 304 |
| 19 |
Поршень |
алюминиевый сплав, литой под давлением |
| 20 |
Направляющая накладка поршня |
инженерный пластик |
| 21 |
Антифрикционное кольцо поршня |
инженерный пластик |
| 22 |
Уплотнительное кольцо поршня |
NBR |
| 23 |
Комплект пружин |
пружинная сталь |
| 24 |
Уплотнительное кольцо крышки |
NBR |
| 25 |
Торцевая крышка |
литой алюминий с полиэфирным покрытием |
| 26 |
Винт крышки |
нержавеющая сталь 304 |
| 27 |
Стопорный винт |
нержавеющая сталь 304 |
| 28 |
Адаптер |
углеродистая сталь |
|
Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105 |
Технические параметры блока концевых выключателей DN.ru APL-410N EX:
| Наименование |
Значение |
| Модель блока концевых выключателей |
APL-410N EX |
| Степень защиты корпуса, IP |
65 |
| Срок службы, лет |
10 |
|
Блок концевых выключателей DN.ru APL-410N EX |
Габариты и размеры блока концевых выключателей DN.ru APL-410N EX:
| Модель |
D, мм |
D1, мм |
Н, мм |
L, мм |
B, мм |
M, мм |
| APL-410N EX |
9.5 |
5 |
174 |
177 |
178 |
8 |
|
Эскиз габаритов и размеров блока концевых выключателей DN.ru APL-410N EX |
Таблица деталей и материалов блока концевых выключателей DN.ru APL-410N EX:
| № п/п |
Деталь |
Материал |
| 1 |
Визуальный индикатор |
ABS пластик / поликарбонат |
| 2 |
Крышка визуального индикатора |
поликарбонат |
| 3 |
Этикетка |
|
| 4 |
Винты крышки |
нержавеющая сталь |
| 5 |
Крышка корпуса БКВ |
литье алюминия под давлением |
| 6 |
Вал |
нержавеющая сталь |
| 7 |
Концевые выключатели |
|
| 8 |
Кулачки (эксцентрики) |
поликарбонат |
| 9 |
Корпус БКВ |
литье алюминия под давлением |
| 10 |
Клеммник |
|
| 11 |
Клемма заземления |
нержавеющая сталь |
| 12 |
Отверстие (резьба) для кабельного ввода |
|
| 13 |
Кронштейн |
нержавеющая сталь |
|
Эскиз деталей и материалов блока концевых выключателей DN.ru APL-410N EX |
