Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H Ду80-100 Ру16, полнопроходные межфланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия и с электропневматическим поворотным позиционером YT-1000RSN с обратной связью

Сортировать по:

Показывать по:

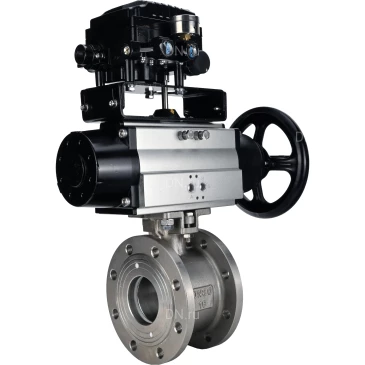

Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду80 Ру16, полнопроходной межфланцевый, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия и с электропневматическим поворотным позиционером YT-1000RSN с обратной связью

Описание

Управление: пневмопривод двойного действия

Производитель: DN.ru, Россия

Диаметр: 80 мм

Давление номинальное: 16 бар

Тип присоединения: межфланцевый

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Строительная длина: 118 мм

Уплотнение: PTFE

Среда: вода, воздух, пар, вода техническая, нефть, нефтепродукты

Температура: 200 °C

Вес: 16.40 кг

Артикул: D160-49307

Доставим в город Москва:

В наличии:

102 625 ₽ $ €

до 2024-12-22

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду100 Ру16, полнопроходной межфланцевый, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия и с электропневматическим поворотным позиционером YT-1000RSN с обратной связью

Описание

Управление: пневмопривод двойного действия

Производитель: DN.ru, Россия

Диаметр: 100 мм

Давление номинальное: 16 бар

Тип присоединения: межфланцевый

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Строительная длина: 118 мм

Уплотнение: PTFE

Среда: вода, воздух, пар, вода техническая, нефть, нефтепродукты

Температура: 200 °C

Вес: 24.10 кг

Артикул: D160-49306

Доставим в город Москва:

В наличии:

114 627 ₽ $ €

до 2024-12-22

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры.

Электропневматический поворотный позиционер используется для управления пневматическими приводами поворотного типа с помощью электрического контроллера или системы управления с аналоговым выходным сигналом постоянного тока диапазоном от 4 до 20 мА.

Технические параметры Краны шаровые DN.ru BV3232P-FP-Fb Ду80-100 Ру16, полнопроходные межфланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия и с электропневматическим поворотным позиционером YT-1000RSN с обратной связью:

Наименование	Значение
Давление номинальное PN, бар	16
Температура рабочей среды, °С	от -50 до 200
Тип устройства крана	двухходовой
Применение	теплоснабжение
Рабочая среда	вода, воздух, пар, вода техническая, нефть, нефтепродукты
Присоединение к трубопроводу	межфланцевый
Водоразборный	нет
Тип проходного сечения	полнопроходной
Класс герметичности	A по ГОСТ 9544
Тип управления	С пневмоприводом
Присоединение	межфланцевое
Управление	пневмопривод двойного действия
Наличие концевых выключателей	нет
Наличие пневмораспределителя	нет
Наличие электропневматического позиционера	есть
Гарантия, г.	1
Страна производитель	Россия

Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H Ду80-100 Ру16, полнопроходные межфланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия и с электропневматическим поворотным позиционером YT-1000RSN с обратной связью

Габариты и размеры Краны шаровые DN.ru BV3232P-FP-Fb Ду80-100 Ру16, полнопроходные межфланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия и с электропневматическим поворотным позиционером YT-1000RSN с обратной связью:

Типоразмер	L, мм	S, мм	C, мм	H, мм	A, мм	E, мм	ØD, мм	ØD1, мм	ØD2, мм
Ду80	178	62.5	117.5	220	495	200	220	160	127
Ду100	190	62.5	117.5	221	495	200	221	180	157

Эскиз габариты и размеры Краны шаровые DN.ru BV3232P-FP-Fb Ду80-100 Ру16, полнопроходные межфланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия и с электропневматическим поворотным позиционером YT-1000RSN с обратной связью

Таблица деталей и материалов Краны шаровые DN.ru BV3232P-FP-Fb Ду80-100 Ру16, полнопроходные межфланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия и с электропневматическим поворотным позиционером YT-1000RSN с обратной связью:

№ п/п	Деталь	Материал
4	Гайка	Сталь SS304/SS
5	Прокладка	PTFE
6	Упорная шайба	PTFE
7	Шток	Сталь SS304/SS316/SS
8	Крышка	Сталь WCB/CF8/CF8M
9	Корпус	Сталь WCB/CF8/CF8M
10	Уплотнение шара	PTFE
11	Шар	Сталь SS304/SS316/SS

Эскиз деталей и материалов Краны шаровые DN.ru BV3232P-FP-Fb Ду80-100 Ру16, полнопроходные межфланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия и с электропневматическим поворотным позиционером YT-1000RSN с обратной связью

Технические параметры пневмоприводов DN.ru

Наименование	Значение
Конструкция	двойного действия
Давление управления, бар	2 ÷ 8
Наличие ручного дублера	нет

Пневмопривода DN.ru

Габариты и размеры пневмоприводов DN.ru

Модель пневмопривода	PA-DA-105-1
A, мм	495
A1, мм	461.5
B, мм	133
C, мм	109.5
D, мм	153
E1, мм	57.5
F, мм	64
G, мм	26
H, мм	80
I, мм	30
N, мм	22
E, мм	200
J, мм	102
K мм	70
L, мм	М10х16
M, мм	М8х13
O, мм	4
P, мм	4
S, мм	M6
T, мм	24
U, мм	32

Эскиз габаритов и размеров пневмоприводов DN.ru

Таблица деталей и материалов пневмоприводов DN.ru

№	Наименование детали	Материал
1	Индикаторный винт	ABS (пластик)
2	Индикатор положения	ABS (пластик)
3	Пружинный зажим	Нержавеющая сталь 304
4	Шайба	Нержавеющая сталь 304
5	Внешняя шайба	Инженерный пластик
6	Регулировочный винт	Нержавеющая сталь 304
7	Гайка	Нержавеющая сталь 304
8	Шайба	Нержавеющая сталь 304
9	Корпус	Экструдированный алюминий
10	Поршень	Алюминий, литье под давлением
11	Уплотнительное кольцо поршня	NBR
12	Группа подшипников	Инженерный пластик
13	Уплотнительное кольцо торцевой крышки	NBR
14	Торцевая крышка	Литой алюминий, покрытый полиэфирной краской
15	Винт крепежный	Нержавеющая сталь 304
16	Шайба внутренняя	Инженерный пластик
17	Уплотнительное кольцо	NBR
18	Подшипник	Инженерный пластик
19	Фиксатор	Легированная сталь
20	Шестерня	Легированная сталь
21	Подшипник	Инженерный пластик
22	Уплотнительное кольцо	NBR

Технические параметры электропневматических поворотных позиционеров DN.ru

Наименование	Значение
Входной сигнал управления, mA	4 ~ 20
Внутреннее сопротивление, Ом	250(±15)
Входное давление, бар	1,4~7
Угол хода рычага	0~90°
Резьба подключения сжатого воздуха	1/4″
Резьба подключения манометра	1/8″
Кабельный ввод	G1/2″
Тип защиты	IP66
Расход сжатого воздуха, л /мин	3
Расход воздуха на выходе, л/мин	80
Материал корпуса	алюминиевое литье

Электропневматические поворотные позиционеры DN.ru

Габариты и размеры электропневматических поворотных позиционеров DN.ru :

Модель позиционера	YT-1000RSI
A, мм	224.3
B, мм	166.5
C, мм	117.5
D, мм	132.3
E, мм	6
F, мм	122
G, мм	45
H, мм	45
I, мм	23
J, мм	27
K, мм	32.5
L, мм	35.5
M, мм	91.8
N, мм	37.2
O, мм	43.5
P, мм	26.5
Q, мм	33
R, мм	80.25
S, мм	62.5
T, мм	8
U1, мм	70
U2, мм	93
V1, мм	40
V2, мм	63
W, мм	26
X, мм	32
Y, мм	9
Z, мм	24
