Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. |
Общие технические характеристики кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду50-100 Ру16 полнопроходных, межфланцевых| Характеристика | Значение |
|---|
| Номинальное давление | 16 бар | | Температура рабочей среды | от -20 до +180 ⁰C | | Класс герметичности | «А» ГОСТ 9544-2015 | | Рабочая среда | вода, нефтепродукты и другие жидкие или газообразные среды, нейтральные к применяемым материалам | | Присоединение к трубопроводу | межфланцевое | | Тип крана по проходному сечению | полнопроходной | | Средний срок службы | 10 лет | | Страна производитель | Россия |

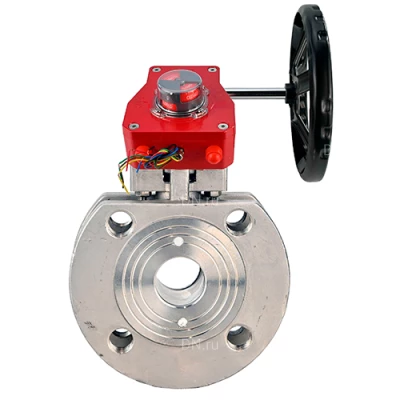

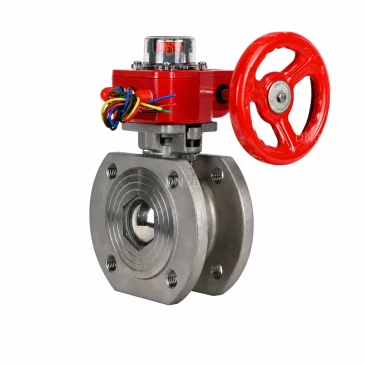

|  Изображение кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду50-100 Ру16 полнопроходных, межфланцевых |
Габариты и рамеры кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду50-100 Ру16 полнопроходных, межфланцевых| Модель | d, мм | D, мм | L, мм | L1, мм | H1, мм | M, мм |
|---|
| Ду50 | 49 | 160 | 73 | 165 | 73 | 120 | | Ду80 | 76 | 192 | 118 | 185 | 78 | 160 | | Ду100 | 90 | 214 | 140 | 185 | 78 | 160 |
|  Эскиз габаритов и размеров кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду50-100 Ру16 полнопроходных, межфланцевых |
Материалы кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду50-100 Ру16 полнопроходных, межфланцевых| № | Наименование | Материал |
|---|
| 1 | Крышка корпуса | нержавеющая сталь CF8М/ AISI 316 (аналог 08Х17Н14М2) | | 2 | Седло | PTFE | | 3 | Шар | нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) | | 4 | Прокладка | PTFE | | 5 | Корпус | нержавеющая сталь CF8М/ AISI 316 (аналог 08Х17Н14М2) | | 6 | Прокладка штока | PTFE | | 7 | Антистатическое устройство | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 8 | Шток | нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) | | 9 | Пружина-бабочка | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 10 | Колпачок против ослабления | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 14 | Стопорный штифт | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 15 | Гайка | нержавеющая сталь A193-8 (аналог 12Х18Н10) | | 16 | Сальниковая набивка | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 17 | Уплотнение | PTFE | | 18 | Уплотнительное кольцо | VITON |
|  Эскиз материалов и деталей кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду50-100 Ру16 полнопроходных, межфланцевых |
Технические параметры ручных дублеров DN.ru HGBF RQN-xZ| Характеристика | Значение |
|---|
| Тип редуктора | четвертьоборотный | | Температура окружающей среды, ⁰C | от–30 до +120 | | Степень защиты | IP67 | | Применение | для различных отраслей, где требуется управление потоками рабочей среды | | Монтаж | горизонтальный/вертикальный | | Регулировка хода | 0 – 90° (с возможностью изменения ±5°) | | Материал корпуса | алюминиевый сплав ADC 12 (аналог АЛ9) | | Датчик обратной связи | есть |
|  Изображение редукторов DN.ru HGBF RQN-xZ |
Деталировка редукторов DN.ru HGBF RQN-xZ| № | Наименование детали | Материал |
|---|
| 1 | Прозрачная крышка индикатора | поликарбонат | | 2 | Винт | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 3 | Винт | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 4 | Крышка | алюминиевый сплав ADC 12 (аналог АЛ9) | | 5 | Червячное колесо | чугун QT450 (аналог ВЧ45) | | 6 | Регулировочный винт | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 7 | Червячный вал | сталь 45 | | 8 | Заглушка | NBR | | 9 | Втулка | полимер PZ2175 | | 10 | Подшипник | легированная сталь | | 11 | Корпус | алюминиевый сплав ADC 12 (аналог АЛ9) | | 12 | Подшипник | легированная сталь | | 13 | Сальник | резина | | 14 | Шайба | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 15 | Винт | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 16 | Ось | сталь 45 | | 17 | Концевой выключатель | - | | 18 | Уплотнительное кольцо | NBR |
|  Эскиз деталировки редуктора DN.ru HGBF RQN-xZ |
