Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается. Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры. Пневмораспределители используются для управления в пневмосистемах, имеющих стыковочную поверхность NAMUR, для установки распределителей через сквозные отверстия в корпусе. Электромагнитное управление, осуществляется при помощи катушек напряжения 12-AC, 12-DC, 24-AC, 24-DC, 110-AC, 220-AC. В зависимости от модели, распределители имеют одностороннее или двухстороннее управление. Пневмораспределители с электромагнитным управлением имеют широкую линейку моделей и включают в себя распространенные виды переключения для трех (3/2) и пяти (5/2 и 5/3) линейных пневмораспределителей. Предназначены для использования с четвертьоборотными пневмоприводами. Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры: клапана, крана или дискового затвора. Устанавливается сверху на поверхность пневматического привода и соединен с валом привода стандарт DIN. В герметичной коробке, как правило, находятся два датчика, которые отслеживают положение вала привода и сигнализируют в крайних положениях. В качестве датчиков используются микровыключатели OMRON, индуктивные датчики или герконы. Визуальную индикацию положения можно наблюдать на корпусе блока имеется 3D визуальный индикатор КРАСНЫЙ–ЗАКРЫТО и ЗЕЛЁНЫЙ-ОТКРЫТО. |
Технические параметры Краны шаровые DN.ru BV3232P-FP-Fb Ду80 Ру16, полнопроходные межфланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 24В, с БКВ APL-210N:
| Наименование |
Значение |
| Давление номинальное PN, бар |
16 |
| Температура рабочей среды, °С |
от -20 до 200 |
| Применение |
теплоснабжение |
| Рабочая среда |
вода, воздух, пар, вода техническая, нефть, нефтепродукты |
| Присоединение к трубопроводу |
межфланцевый |
| Тип проходного сечения |
полнопроходной |
| Класс герметичности |
A по ГОСТ 9544 |
| Тип управления |
С пневмоприводом |
| Присоединение |
межфланцевое |
| Управление |
пневмопривод двойного действия |
| Наличие концевых выключателей |
есть |
| Наличие пневмораспределителя |
есть |
| Наличие электропневматического позиционера |
нет |
| Гарантия, г. |
1 |
| Страна производитель |
Россия |

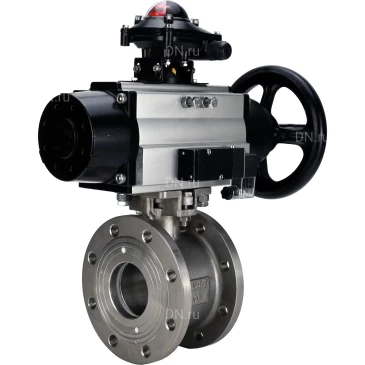

Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H Ду80 Ру16, полнопроходные межфланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 24В, с БКВ APL-210N |
Габариты и размеры Краны шаровые DN.ru BV3232P-FP-Fb Ду80 Ру16, полнопроходные межфланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 24В, с БКВ APL-210N:
| Типоразмер |
d, мм |
D2, мм |
L, мм |
Z, мм |
E, мм |
| Ду80 |
73 |
138 |
120 |
495 |
200 |
| Ду100 |
90 |
158 |
150 |
495 |
200 |
|
Эскиз габариты и размеры Краны шаровые DN.ru BV3232P-FP-Fb Ду80 Ру16, полнопроходные межфланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 24В, с БКВ APL-210N |
Таблица деталей и материалов Краны шаровые DN.ru BV3232P-FP-Fb Ду80 Ру16, полнопроходные межфланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 24В, с БКВ APL-210N:
| № п/п |
Детали |
Материал |
| 1 |
Гайка |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 3 |
Шайба |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 4 |
Стопорное кольцо |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 5 |
Упорная шайба |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 6 |
Шайба сальника |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 7 |
Сальник |
PTFE |
| 8 |
Упорная прокладка |
PTFE |
| 9 |
Шток |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| 10 |
Крышка шара |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| 11 |
Шар |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| 12 |
Уплотнение шара |
PTFE |
| 13 |
Прокладка |
PTFE |
| 14 |
Корпус |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
|
Эскиз деталей и материалов Краны шаровые DN.ru BV3232P-FP-Fb Ду80 Ру16, полнопроходные межфланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 24В, с БКВ APL-210N |
Технические параметры пневмопривода DN.ru
| Наименование |
Значение |
| Конструкция |
двойного действия |
| Давление управления, бар |
2 ÷ 8 |
| Наличие ручного дублера |
нет |
Пневмопривод DN.ru |
Габариты и размеры пневмопривода DN.ru
| Модель пневмопривода |
PA-DA-105-1 |
| A, мм |
495 |
| A1, мм |
461.5 |
| B, мм |
133 |
| C, мм |
109.5 |
| D, мм |
153 |
| E1, мм |
57.5 |
| F, мм |
64 |
| G, мм |
26 |
| H, мм |
80 |
| I, мм |
30 |
| N, мм |
22 |
| E, мм |
200 |
| J, мм |
102 |
| K мм |
70 |
| L, мм |
М10х16 |
| M, мм |
М8х13 |
| O, мм |
4 |
| P, мм |
4 |
| S, мм |
M6 |
| T, мм |
24 |
| U, мм |
32 |
|
Эскиз габаритов и размеров пневмопривода DN.ru |
Таблица деталей и материалов пневмопривода DN.ru
| № п/п |
Наименование детали |
Материал |
| 1 |
Индикаторный винт |
ABS (пластик) |
| 2 |
Индикатор положения |
ABS (пластик) |
| 3 |
Пружинный зажим |
Нержавеющая сталь 304 |
| 4 |
Шайба |
Нержавеющая сталь 304 |
| 5 |
Внешняя шайба |
Инженерный пластик |
| 6 |
Регулировочный винт |
Нержавеющая сталь 304 |
| 7 |
Гайка |
Нержавеющая сталь 304 |
| 8 |
Шайба |
Нержавеющая сталь 304 |
| 9 |
Корпус |
Экструдированный алюминивый сплав |
| 10 |
Поршень |
Литой под давлением алюминиевый сплав |
| 11 |
Уплотнительное кольцо поршня |
NBR |
| 12 |
Группа подшипников |
Инженерный пластик |
| 13 |
Уплотнительное кольцо торцевой крышки |
NBR |
| 14 |
Торцевая крышка |
Литой алюминиевый сплав, покрытый полиэфирной краской |
| 15 |
Винт крепежный |
Нержавеющая сталь 304 |
| 16 |
Шайба внутренняя |
Инженерный пластик |
| 17 |
Уплотнительное кольцо |
NBR |
| 18 |
Подшипник |
Инженерный пластик |
| 19 |
Фиксатор |
Легированная сталь |
| 20 |
Шестерня |
Легированная сталь |
| 21 |
Подшипник |
Инженерный пластик |
| 22 |
Уплотнительное кольцо |
NBR |
|
Технические параметры пневмораспределителя DN.ru
| Наименование |
Значение |
| Тип пневмораспределителя |
золотниковый |
| Рабочее давление, бар |
1.5 ÷ 8 |
| Напряжение питания |
24В |
| Частота срабатывания, цикл/сек |
5 |
Пневмораспределитель DN.ru |
Габариты и размеры пневмораспределителя DN.ru
| Модель пневмораспределителя |
4M310-08 |
| D, мм |
32 |
| E, мм |
69 |
| F, мм |
40 |
| I, мм |
45 |
| K, мм |
40 |
| L, мм |
134.5 |
| M, мм |
40 |
| N, мм |
24 |
| S, мм |
27 |
| U, мм |
2.4 |
| H, мм |
17.5 |
|
Эскиз габаритов и размеров пневмораспределителя DN.ru |
Технические параметры блока концевых выключателей DN.ru
| Наименование |
Значение |
| Степень защиты корпуса, IP |
65 |
| Температура окружающей среды, °С |
от - 50 до 200 |
| Срок службы, лет |
10 |
Блок концевых выключателей DN.ru |
Габариты и размеры блока концевых выключателей DN.ru :
| Модель |
Н, мм |
L, мм |
B, мм |
D, мм |
D1, мм |
M |
| APL-210N |
77 |
112 |
88 |
10 |
5 |
20х1.5 |
|
Эскиз габаритов и размеров блока концевых выключателей DN.ru |
Таблица деталей и материалов блока концевых выключателей DN.ru :
| Деталь |
Материал |
| Корпус |
литьевой алюминий |
| Индикаторный колпак |
полиэстер пластик |
| 3D-индикатор |
ABC -пластик |
| Кулачок |
полиэстер пластик |
| Пружина |
нержавеющая сталь |
| Винты |
нержавеющая сталь |
| Уплотнительные кольца |
NBR |
| Втулка |
бронза |
| Клемма заземления |
нержавеющая сталь |
| Вал |
нержавеющая сталь |
|
| | | |
