Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду50 Ру16 полнопроходной, межфланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-SA-105 и пневмораспределителем 4V320-08 220В NAMUR
Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду50 Ру16 полнопроходной, межфланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-SA-105 и пневмораспределителем 4V320-08 220В NAMUR
Артикул: D160-82057
Управление: пневмопривод с возвратными пружинами
Бренд: DN.ru
Страна производитель: Россия
Диаметр: 50 мм
Давление номинальное: 16 бар
Тип присоединения: межфланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 73 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нефтепродукты, нейтральные среды
Температура: 180 °C
Вес: 13.10 кг
на 2026-03-01
51 538,29
  • $
  • €
Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду80 Ру16 полнопроходной, межфланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-SA-140 и пневмораспределителем 4V320-08 220В NAMUR
Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду80 Ру16 полнопроходной, межфланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-SA-140 и пневмораспределителем 4V320-08 220В NAMUR
Артикул: D160-82058
Управление: пневмопривод с возвратными пружинами
Бренд: DN.ru
Страна производитель: Россия
Диаметр: 80 мм
Давление номинальное: 16 бар
Тип присоединения: межфланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 118 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нефтепродукты, нейтральные среды
Температура: 180 °C
Вес: 25.20 кг
на 2026-03-01
114 919,73
  • $
  • €
Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду100 Ру16 полнопроходной, межфланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-SA-160 и пневмораспределителем 4V320-08 220В NAMUR
Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду100 Ру16 полнопроходной, межфланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-SA-160 и пневмораспределителем 4V320-08 220В NAMUR
Артикул: D160-82059
Управление: пневмопривод с возвратными пружинами
Бренд: DN.ru
Страна производитель: Россия
Диаметр: 100 мм
Давление номинальное: 16 бар
Тип присоединения: межфланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 140 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нефтепродукты, нейтральные среды
Температура: 180 °C
Вес: 36.90 кг
на 2026-03-01
167 302,87
  • $
  • €

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Общие технические характеристики кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду50-100 Ру16 полнопроходных, межфланцевых

ХарактеристикаЗначение
Номинальное давление16 бар
Температура рабочей средыот -20 до +180 ⁰C
Класс герметичности«А» ГОСТ 9544-2015
Рабочая средавода, нефтепродукты и другие жидкие или газообразные среды, нейтральные к применяемым материалам
Присоединение к трубопроводумежфланцевое
Тип крана по проходному сечениюполнопроходной
Средний срок службы10 лет
Страна производительРоссия
Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду50-100 Ру16 полнопроходные, межфланцевые, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-SA и пневмораспределителем 4V320-08 220В NAMUR

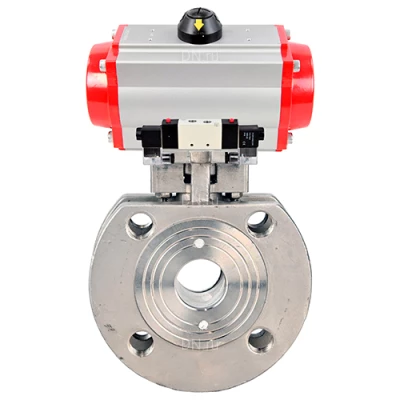

Изображение кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду50-100 Ру16 полнопроходных, межфланцевых

Габариты и рамеры кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду50-100 Ру16 полнопроходных, межфланцевых

Модельd, ммD, ммL, ммL1, ммF, мм
Ду504916073268153
Ду8076192118390202
Ду10090214140458227
Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду50-100 Ру16 полнопроходные, межфланцевые, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-SA и пневмораспределителем 4V320-08 220В NAMUR

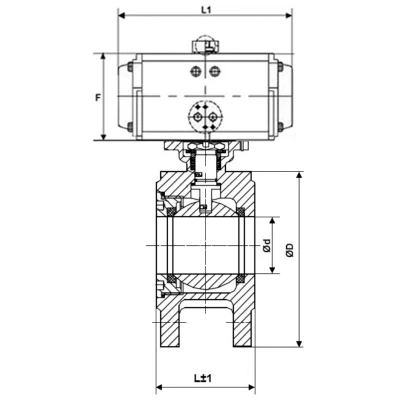

Эскиз габаритов и размеров кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду50-100 Ру16 полнопроходных, межфланцевых

Материалы кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду50-100 Ру16 полнопроходных, межфланцевых

№НаименованиеМатериал
1Крышка корпусанержавеющая сталь CF8М/ AISI 316 (аналог 08Х17Н14М2)
2СедлоPTFE
3Шарнержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
4ПрокладкаPTFE
5Корпуснержавеющая сталь CF8М/ AISI 316 (аналог 08Х17Н14М2)
6Прокладка штокаPTFE
7Антистатическое устройствонержавеющая сталь AISI 304 (аналог 08Х18Н10)
8Штокнержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
9Пружина-бабочканержавеющая сталь AISI 304 (аналог 08Х18Н10)
10Колпачок против ослаблениянержавеющая сталь AISI 304 (аналог 08Х18Н10)
14Стопорный штифтнержавеющая сталь AISI 304 (аналог 08Х18Н10)
15Гайканержавеющая сталь A193-8 (аналог 12Х18Н10)
16Сальниковая набивканержавеющая сталь AISI 304 (аналог 08Х18Н10)
17УплотнениеPTFE
18Уплотнительное кольцоVITON
Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду50-100 Ру16 полнопроходные, межфланцевые, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-SA и пневмораспределителем 4V320-08 220В NAMUR

Эскиз материалов и деталей кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду50-100 Ру16 полнопроходных, межфланцевых

Технические параметры пневмоприводов DN.ru PA-SA с возвратными пружинами

ХарактеристикаЗначение
БрендDN.ru
Тип пневмоприводас возвратными пружинами
Количество пружин10 шт
Номинальное давление12 бар
Рабочее давление2...8 бар
Средасжатый воздух
Температура рабочей средыот -20 °C до +80 °C
Угол поворота0 - 90°
Регулировка угла поворота±5%
Страна производительКитай
Максимальный диаметр частиц рабочей среды≤30 мкм2
Стандарт верхнего соединенияNAMUR
Стандарт соединения подачи воздухаNAMUR

Видео пневмоприводов DN.ru PA-SA с возвратными пружинами

Деталировка пневмопривода DN.ru PA-SA с возвратными пружинами

№Наименование деталиМатериал
1Индикаторный винтАБС-пластик
2Индикатор положенияАБС-пластик
3Пружинный зажимнержавеющая сталь 304
4Металлическая шайбанержавеющая сталь 304
5Прижимная шайбаинженерный пластик
6Корпусэкструдированный алюминиевый сплав с твердым анодированием
7Прижимная шайбаинженерный пластик
8Ограничительлегированная сталь
9Уплотнительное кольцо вала верхнееNBR
10Антифрикционное кольцо вала верхнееинженерный пластик
11Валлегированная сталь никелированная
12Антифрикционное кольцо вала нижнееинженерный пластик
13Уплотнительное кольцо вала нижнееNBR
14ЗаглушкаNBR
15Уплотнительное кольцо регулировочных винтовNBR
16Шайба регулировочного винтанержавеющая сталь 304
17Стопорная гайка регулировочного винтанержавеющая сталь 304
18Винт регулировочныйнержавеющая сталь 304
19Поршеньалюминиевый сплав, литой под давлением
20Направляющая накладка поршняинженерный пластик
21Антифрикционное кольцо поршняинженерный пластик
22Уплотнительное кольцо поршняNBR
23Комплект пружинпружинная сталь
24Уплотнительное кольцо крышкиNBR
25Торцевая крышкалитой алюминий с полиэфирным покрытием
26Винт крышкинержавеющая сталь 304
27Стопорный винтнержавеющая сталь 304
28Адаптеруглеродистая сталь
Эскиз деталировки пневмоприводов DN.ru PA-SA с возвратными пружинами

Эскиз деталировки пневмоприводов DN.ru PA-SA с возвратными пружинами

Технические параметры пневмораспределителей DN.ru 4V320-08 NAMUR AC220V

ХарактеристикаЗначение
Тип пневмораспределителязолотниковый
Материал корпусаалюминевый сплав и технополимер
Управлениедвустороннее электромагнитное
Присоединение к пневмоприводустыковочная поверхность по стандарту NAMUR (VDI/VDE3845)
Схема работы5/2 – 5 рабочих линий; 2 позиции
Эффективная площадь сечения, мм225 (Cv = 1,4)
Размер порта подвода воздуха (в пневмораспределитель)G 1/4
Размер портов отвода воздуха (в пневмопривод)2 х Ø20
Размеры выхлопных портов (сброс в атмосферу)2 х G 1/4
Рабочее давление, бар1,5 ÷ 8
Максимальное давление, бар12
Рабочая средаочищенный воздух (тонкость очистки 40 мкм)
Напряжение питания, В220
Полная мощность, В·А4,5
Допустимые изменения напряжения питания±10%
Степень защиты/класс изоляцииIP65/F
Температура эксплуатации, °Cот -5 до +50
Максимальная частота срабатывания5 циклов в секунду
Минимальное время переключения, с0,05
Пропускная способность, л/мин1 350
Средний ресурс, циклов20 000 000
Вес, кг1,200
Изображение пневмораспределителей DN.ru 4V320-08 NAMUR AC220V

Изображение пневмораспределителей DN.ru 4V320-08 NAMUR AC220V
