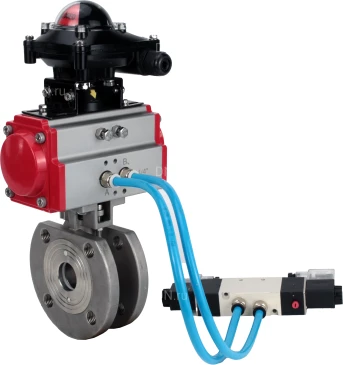

Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H Ду15-100 Ру16, полнопроходные межфланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-SA с возвратными пружинами, с пневмораспределителем 4V320-10 220В, с БКВ APL-210N
Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду15 Ру16, полнопроходной межфланцевый, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-SA-052 с возвратными пружинами, с пневмораспределителем 4V320-10 220В, с БКВ APL-210N
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 15 мм
Давление номинальное: 16 бар
Тип присоединения: межфланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 34 мм
Уплотнение: PTFE
Среда: вода, воздух, пар, вода техническая, нефть, нефтепродукты
Температура: 200 °C
Вес: 3.00 кг
Артикул: D160-47045
Доставим в город Москва:
В наличии:
24 271
₽
$
€
?
до 2024-12-23
Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду25 Ру16, полнопроходной межфланцевый, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-SA-065 с возвратными пружинами, с пневмораспределителем 4V320-10 220В, с БКВ APL-210N
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 25 мм
Давление номинальное: 16 бар
Тип присоединения: межфланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 42 мм
Уплотнение: PTFE
Среда: вода, воздух, пар, вода техническая, нефть, нефтепродукты
Температура: 200 °C
Вес: 4.60 кг
Артикул: D160-47053
Доставим в город Москва:
В наличии:
28 286
₽
$
€
?
до 2024-12-23
Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду32 Ру16, полнопроходной межфланцевый, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-SA-083 с возвратными пружинами, с пневмораспределителем 4V320-10 220В, с БКВ APL-210N
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 32 мм
Давление номинальное: 16 бар
Тип присоединения: межфланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 54 мм
Уплотнение: PTFE
Среда: вода, воздух, пар, вода техническая, нефть, нефтепродукты
Температура: 200 °C
Вес: 7.20 кг
Артикул: D160-47059
Доставим в город Москва:
В наличии:
36 920
₽
$
€
?
до 2024-12-23
Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду65 Ру16, полнопроходной межфланцевый, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-SA-105 с возвратными пружинами, с пневмораспределителем 4V320-10 220В, с БКВ APL-210N
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 65 мм
Давление номинальное: 16 бар
Тип присоединения: межфланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 96 мм
Уплотнение: PTFE
Среда: вода, воздух, пар, вода техническая, нефть, нефтепродукты
Температура: 200 °C
Вес: 14.90 кг
Артикул: D160-47075
Доставим в город Москва:
В наличии:
54 489
₽
$
€
?
до 2024-12-23
Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду80 Ру16, полнопроходной межфланцевый, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-SA-130 с возвратными пружинами, с пневмораспределителем 4V320-10 220В, с БКВ APL-210N
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 80 мм
Давление номинальное: 16 бар
Тип присоединения: межфланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 118 мм
Уплотнение: PTFE
Среда: вода, воздух, пар, вода техническая, нефть, нефтепродукты
Температура: 200 °C
Вес: 21.20 кг
Артикул: D160-47083
Доставим в город Москва:
В наличии:
72 758
₽
$
€
?
до 2024-12-23
Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду20 Ру16, полнопроходной межфланцевый, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-SA-052 с возвратными пружинами, с пневмораспределителем 4V320-10 220В, с БКВ APL-210N
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 20 мм
Давление номинальное: 16 бар
Тип присоединения: межфланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 38 мм
Уплотнение: PTFE
Среда: вода, воздух, пар, вода техническая, нефть, нефтепродукты
Температура: 200 °C
Вес: 3.20 кг
Артикул: D160-47046
Доставим в город Москва:
В наличии:
24 743
₽
$
€
?
до 2024-12-23
Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду40 Ру16, полнопроходной межфланцевый, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-SA-105 с возвратными пружинами, с пневмораспределителем 4V320-10 220В, с БКВ APL-210N
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 40 мм
Давление номинальное: 16 бар
Тип присоединения: межфланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 62 мм
Уплотнение: PTFE
Среда: вода, воздух, пар, вода техническая, нефть, нефтепродукты
Температура: 200 °C
Вес: 11.45 кг
Артикул: D160-47073
Доставим в город Москва:
В наличии:
47 010
₽
$
€
?
до 2024-12-23
Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду50 Ру16, полнопроходной межфланцевый, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-SA-105 с возвратными пружинами, с пневмораспределителем 4V320-10 220В, с БКВ APL-210N
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 50 мм
Давление номинальное: 16 бар
Тип присоединения: межфланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 72 мм
Уплотнение: PTFE
Среда: вода, воздух, пар, вода техническая, нефть, нефтепродукты
Температура: 200 °C
Вес: 12.55 кг
Артикул: D160-47074
Доставим в город Москва:
В наличии:
47 697
₽
$
€
?
до 2024-12-23
Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду100 Ру16, полнопроходной межфланцевый, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-SA-160 с возвратными пружинами, с пневмораспределителем 4V320-10 220В, с БКВ APL-210N
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 100 мм
Давление номинальное: 16 бар
Тип присоединения: межфланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 140 мм
Уплотнение: PTFE
Среда: вода, воздух, пар, вода техническая, нефть, нефтепродукты
Температура: 200 °C
Вес: 41.60 кг
Артикул: D160-47089
Доставим в город Москва:
В наличии:
119 086
₽
$
€
?
до 2024-12-23
| Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается. Приводы пневматические DN.ru поворотные двойного действия PA-DAXXX и приводы пневматические поворотные с возвратной пружиной PA-SA-XXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм. Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры: клапана, крана или дискового затвора. Устанавливается сверху на поверхность пневматического привода и соединен с валом привода стандарт DIN. В герметичной коробке, как правило, находятся два датчика, которые отслеживают положение вала привода и сигнализируют в крайних положениях. В качестве датчиков используются микровыключатели OMRON, индуктивные датчики или герконы. Визуальную индикацию положения можно наблюдать на корпусе блока имеется 3D визуальный индикатор КРАСНЫЙ–ЗАКРЫТО и ЗЕЛЁНЫЙ-ОТКРЫТО. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические параметры Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H Ду15-100 Ру16, полнопроходные межфланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-SA с возвратными пружинами, с пневмораспределителем 4V320-10 220В, с БКВ APL-210N:
|
Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H Ду15-100 Ру16, полнопроходные межфланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-SA с возвратными пружинами, с пневмораспределителем 4V320-10 220В, с БКВ APL-210NГабариты и размеры Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H Ду15-100 Ру16, полнопроходные межфланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-SA с возвратными пружинами, с пневмораспределителем 4V320-10 220В, с БКВ APL-210N:
|
Эскиз Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H Ду15-100 Ру16, полнопроходные межфланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-SA с возвратными пружинами, с пневмораспределителем 4V320-10 220В, с БКВ APL-210N
|
Таблица деталей и материалов Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H Ду15-100 Ру16, полнопроходные межфланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-SA с возвратными пружинами, с пневмораспределителем 4V320-10 220В, с БКВ APL-210N:
|
Эскиз деталей и материалов Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H Ду15-100 Ру16, полнопроходные межфланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-SA с возвратными пружинами, с пневмораспределителем 4V320-10 220В, с БКВ APL-210N
| Технические параметры пневмопривода DN.ru
|
Пневмопривод DN.ruГабариты и размеры пневмопривода DN.ru:
|
Эскиз габаритов и размеров пневмопривода DN.ru
| Таблица деталей и материалов пневмопривода DN.ru:
|
Эскиз деталей и материалов пневмопривода DN.ru
| Технические параметры пневмораспределителя DN.ru
|
Пневмораспределитель DN.ruГабариты и размеры пневмораспределителя DN.ru:
|
Эскиз габаритов и размеров пневмораспределителя DN.ru
| Технические параметры блока концевых выключателей DN.ru
|
Блок концевых выключателей DN.ruГабариты и размеры блока концевых выключателей DN.ru:
|
Эскиз габаритов и размеров блока концевых выключателей DN.ru | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
