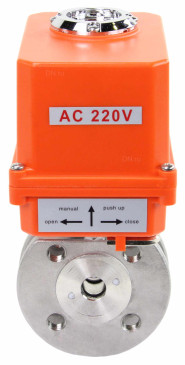

Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду15 Ру16, корпус - сталь 316, уплотнение - PTFE, полнопроходной, межфланцевый с электроприводом DN.ru QT-N-003EM-O1-220VAC-У1 MINI

краны нержавеющие с электроприводом
краны нержавеющие с электроприводом
нержавеющие шаровые краны с электроприводом
кран с электроприводом нержавеющая сталь
кран шаровый нержавеющий с электроприводом
шаровый кран из нержавеющей стали с электроприводом
Артикул: D160-22201

О товаре

Артикул:
D160-22201
Бренд:
DN.ru
Страна производитель:
Россия
Доступность товара:
Товар в наличии на складе либо у поставщика
Серия бренда:
КшмФП.316.200
Присоединение:
межфланцевое
Класс материала корпуса:
нержавеющая сталь
не указано
бронза
латунь
латунь никелированная
Низколегированная сталь
НПВХ
сталь
углеродистая сталь
чугун
Диаметр условный Ду(Dn), мм:
Диаметр в дюймах:
1/2″
не указано
1″
1 1/2″
1 1/4″
1/4″
1/8″
10″
12″
14″
16″
2″
2 1/2″
20″
24″
28″
3″
3 1/2″
3/4″
3/8″
32″
4″
5″
6″
7″
8″
½″
Давление условное Ру(Pn), бар:
Строительная длина, мм:
42
Проход шара:
полнопроходной
Таблица фигур:
не указано
10нж45фт
10нж45фт-01
10нж46фт
10нж46фт-01
10нж47фт-01
11б27п(т)1
11Б27п1
11Б27п11
11Б27п13
11Б27п17
11Б27п7
11б27фт1М
11С10ФТ
11с41п
11с42п
11с42фт (11с42п)
11с667п
11с67п
11с69п
11с70п
11с967п
Рабочая среда крана:
вода, вода техническая, воздух, масла, нефть, пар
Тип управления:
С электроприводом
под редуктор/привод
ручной
Ручной (рукоятка, редуктор)
С пневмоприводом
с редуктором
Устройство крана:
двухходовой
Регулирующий
сливной
трехходовой
четырехходовой
Тип присоединения:
межфланцевый
Компрессионное
муфтовый (резьбовой)
муфтовый (резьбовой) / американка
муфтовый (резьбовой) / гайка
муфтовый (резьбовой) / обжимной
муфтовый (резьбовой) / под приварку
муфтовый (резьбовой) / пресс
муфтовый (резьбовой) / цапка
муфтовый (резьбовой) / штуцер
обжим (цанговый)
под приварку
Под приварку / цапка
Под приварку / штуцер
пресс
Фланцевый
Фланцевый / муфта
фланцевый / под приварку
Фланцевый / цапка
Корпус:
Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Уплотнение шара:
PTFE / Фторопласт / Тефлон
не указано
EPDM
NBR
PPL
PTFE
Резина
Температура:
200 ℃
Применение:
теплоснабжение
Класс герметичности:
A
Все характеристики
на 2026-12-31
19 537,69
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Кран шаровый DN.ru BV3232P-FP-Fb-ISO-H Ду15 применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами.

Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Привод DN.ru QT-N-003EM-O1-220VAC-У1 MINI предназначен для автоматизации процесса управления промышленной арматурой. Все внутренние и внешние детали пневмопривода имеют антикоррозийное покрытие.

Параметры крана шарового DN.ru BV3232P-FP-Fb-ISO-H Ду15 Ру16 с электроприводом DN.ru QT-N-003EM-O1-220VAC-У1 MINI

  • Диаметр номинальный DN - 15 мм
  • Давление номинальное PN - 16 бар
  • Класс герметичности по ГОСТ 9544-2015 - "A"
  • Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н14М2
  • Тип ISO-фланца арматуры - F03, F05
  • Размер вала арматуры (квадрат) - 9х9 мм
  • Крутящий момент на валу - 3.5 Нм
  • Материал шара - Нержавеющая сталь AISI/SS 316/08Х17Н13М2
  • Тип уплотнения - PTFE / Фторопласт / Тефлон
  • Присоединение - межфланцевое
  • Тип устройства крана - двухходовой
  • Проход шара крана - полнопроходной
  • Водоразборный кран - нет
  • Наличие спускника - нет
  • Тип управления - электропривод 220В
  • Температура окружающей среды: от - 50 до +200 °C
  • Среда - вода, воздух, пар, масла, вода техническая, нефть
  • Страна производитель привода - Китай
  • Область применения - теплоснабжение
  • Вес - 3.1 кг
  • Страна производитель - Россия

Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду15 Ру16, корпус - сталь 316, уплотнение - PTFE, полнопроходной, межфланцевый с электроприводом DN.ru QT-N-003EM-O1-220VAC-У1 MINI

Габаритные и установочные размеры крана шарового DN.ru BV3232P-FP-Fb-ISO-H Ду15 Ру16 с электроприводом DN.ru QT-N-003EM-O1-220VAC-У1 MINI

  • d - 15 мм
  • D2 - 45 мм
  • L - 42 мм
  • L1 - 123 мм
 Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду15 Ру16, корпус - сталь 316, уплотнение - PTFE, полнопроходной, межфланцевый с электроприводом DN.ru QT-N-003EM-O1-220VAC-У1 MINI

Эскиз габаритные и установочные размеры крана шарового DN.ru BV3232P-FP-Fb-ISO-H Ду15 Ру16 с электроприводом DN.ru QT-N-003EM-O1-220VAC-У1 MINI

Таблица деталей и материалов крана шарового DN.ru BV3232P-FP-Fb-ISO-H Ду15 Ру16

№ п/п Детали Материал
1 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3 Шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4 Стопорное кольцо нержавеющая сталь AISI 304 (аналог 08Х18Н10)
5 Упорная шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10)
6 Шайба сальника нержавеющая сталь AISI 304 (аналог 08Х18Н10)
7 Сальник PTFE
8 Упорная прокладка PTFE
9 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
10 Крышка шара нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
11 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
12 Уплотнение шара PTFE
13 Прокладка PTFE
14 Корпус нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду15 Ру16, корпус - сталь 316, уплотнение - PTFE, полнопроходной, межфланцевый с электроприводом DN.ru QT-N-003EM-O1-220VAC-У1 MINI

Эскиз деталей и материалов крана шарового DN.ru BV3232P-FP-Fb-ISO-H Ду15 Ру16

Характеристики электропривода DN.ru QT-N-003EM-O1-220VAC-У1 MINI

  • Тип электропривода - Четвертьоборотный
  • Крутящий момент привода - 30 Нм
  • Напряжение питания - 220В
  • Напряжение питания концевых выключателей - 220В
  • Номинальный потребляемый ток - 0.2А
  • Мощность электродвигателя - 20 Вт
  • Степень защиты корпуса - IP67
  • Взрывозащита корпуса - нет
  • Длина электропривода - 123 мм
  • Ширина электропривода - 100 мм
  • Высота электропривода - 113 мм
  • Страна производитель - Китай
  • Тип ISO-фланца привода - F03, F05
  • Размер штока - 11х11 мм
  • Вес привода - 1.4 кг
 Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду15 Ру16, корпус - сталь 316, уплотнение - PTFE, полнопроходной, межфланцевый с электроприводом DN.ru QT-N-003EM-O1-220VAC-У1 MINI

Электрическая схема подключения электропривода DN.ru QT-N-003EM-O1-220VAC-У1 MINI
