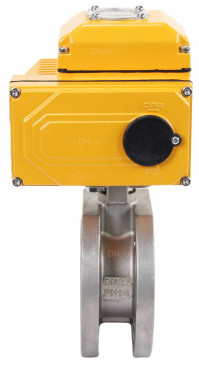

Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду32 Ру16, корпус - сталь 316, уплотнение - PTFE, полнопроходной, межфланцевый с электроприводом DN.ru QT-N-003EM-O1-220VAC-У1

Артикул: D160-22204

Модификация

О товаре

Артикул: D160-22204
Бренд: DN.ru, Россия
Серия бренда: КшмФП.316.200
Присоединение: межфланцевое
Класс материала корпуса: нержавеющая сталь
Диаметр условный Ду(Dn), мм: 32
Диаметр в дюймах: 1 1/4
Давление условное Ру(Pn), бар: 16
Строительная длина, мм: 60
Проход шара: полнопроходной
Рабочая среда крана: вода, воздух, пар, масла, вода техническая, нефть
Тип управления: С электроприводом
Устройство крана: двухходовой
Тип присоединения: межфланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Уплотнение шара: PTFE / Фторопласт / Тефлон
Температура: 200 ℃
Применение: теплоснабжение
Класс герметичности: A
Все характеристики
на 2025-12-31
32 960,16
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное

Характеристики

Кран шаровый DN.ru BV3232P-FP-Fb-ISO-H Ду32 применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами.

Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Привод DN.ru QT-N-003EM-O1-220VAC-У1 предназначен для автоматизации процесса управления промышленной арматурой. Все внутренние и внешние детали пневмопривода имеют антикоррозийное покрытие.

Параметры крана шарового DN.ru BV3232P-FP-Fb-ISO-H Ду32 Ру16 с электроприводом DN.ru QT-N-003EM-O1-220VAC-У1

  • Диаметр номинальный DN - 32 мм
  • Давление номинальное PN - 16 бар
  • Класс герметичности по ГОСТ 9544-2015 - "A"
  • Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н13М2
  • Тип ISO-фланца арматуры - F04, F05
  • Размер вала арматуры (квадрат) - 11х11 мм
  • Крутящий момент на валу - 7 Нм
  • Материал шара - Нержавеющая сталь AISI/SS 316/08Х17Н13М2
  • Тип уплотнения - PTFE / Фторопласт / Тефлон
  • Присоединение - межфланцевое
  • Тип устройства крана - двухходовой
  • Проход шара крана - полнопроходной
  • Водоразборный кран - нет
  • Наличие спускника - нет
  • Тип управления - электропривод 220В
  • Температура окружающей среды: от - 50 до +200 °C
  • Среда - вода, воздух, пар, масла, вода техническая, нефть
  • Страна производитель привода - Китай
  • Область применения - теплоснабжение
  • Вес - 5.6 кг
  • Страна производитель - Россия
Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду32 Ру16, корпус - сталь 316, уплотнение - PTFE, полнопроходной, межфланцевый с электроприводом DN.ru QT-N-003EM-O1-220VAC-У1

Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду32 Ру16, корпус - сталь 316, уплотнение - PTFE, полнопроходной, межфланцевый с электроприводом DN.ru QT-N-003EM-O1-220VAC-У1

Габаритные и установочные размеры крана шарового DN.ru BV3232P-FP-Fb-ISO-H Ду32 Ру16 с электроприводом DN.ru QT-N-003EM-O1-220VAC-У1

  • d - 32 мм
  • D2 - 78 мм
  • L - 60 мм
  • L1 - 140 мм
Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду32 Ру16, корпус - сталь 316, уплотнение - PTFE, полнопроходной, межфланцевый с электроприводом DN.ru QT-N-003EM-O1-220VAC-У1

Эскиз габаритные и установочные размеры крана шарового DN.ru BV3232P-FP-Fb-ISO-H Ду32 Ру16 с электроприводом DN.ru QT-N-003EM-O1-220VAC-У1

Таблица деталей и материалов крана шарового DN.ru BV3232P-FP-Fb-ISO-H Ду32 Ру16

№ п/п Детали Материал
1 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3 Шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4 Стопорное кольцо нержавеющая сталь AISI 304 (аналог 08Х18Н10)
5 Упорная шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10)
6 Шайба сальника нержавеющая сталь AISI 304 (аналог 08Х18Н10)
7 Сальник PTFE
8 Упорная прокладка PTFE
9 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
10 Крышка шара нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
11 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
12 Уплотнение шара PTFE
13 Прокладка PTFE
14 Корпус нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду32 Ру16, корпус - сталь 316, уплотнение - PTFE, полнопроходной, межфланцевый с электроприводом DN.ru QT-N-003EM-O1-220VAC-У1

Эскиз деталей и материалов крана шарового DN.ru BV3232P-FP-Fb-ISO-H Ду32 Ру16

Характеристики электропривода DN.ru QT-N-003EM-O1-220VAC-У1

  • Тип электропривода - Четвертьоборотный
  • Крутящий момент привода - 30 Нм
  • Напряжение питания - 220В
  • Напряжение питания концевых выключателей - 220В
  • Номинальный потребляемый ток - 0.2А
  • Мощность электродвигателя - 9 Вт
  • Время цикла открытия/закрытия - 10 сек.
  • Степень защиты корпуса - IP67
  • Взрывозащита корпуса - нет
  • Длина электропривода - 140 мм
  • Ширина электропривода - 109 мм
  • Высота электропривода - 118 мм
  • Страна производитель - Китай
  • Тип ISO-фланца привода - F03/F05
  • Размер штока - 11х11 мм
  • Вес привода - 2.35 кг
Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду32 Ру16, корпус - сталь 316, уплотнение - PTFE, полнопроходной, межфланцевый с электроприводом DN.ru QT-N-003EM-O1-220VAC-У1

Электрическая схема подключения электропривода DN.ru QT-N-003EM-O1-220VAC-У1
