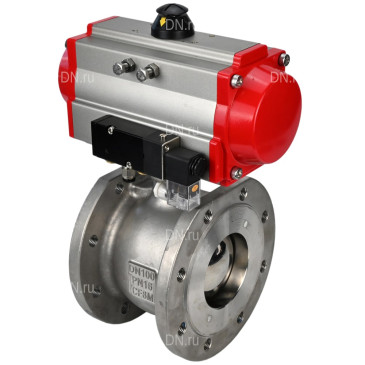

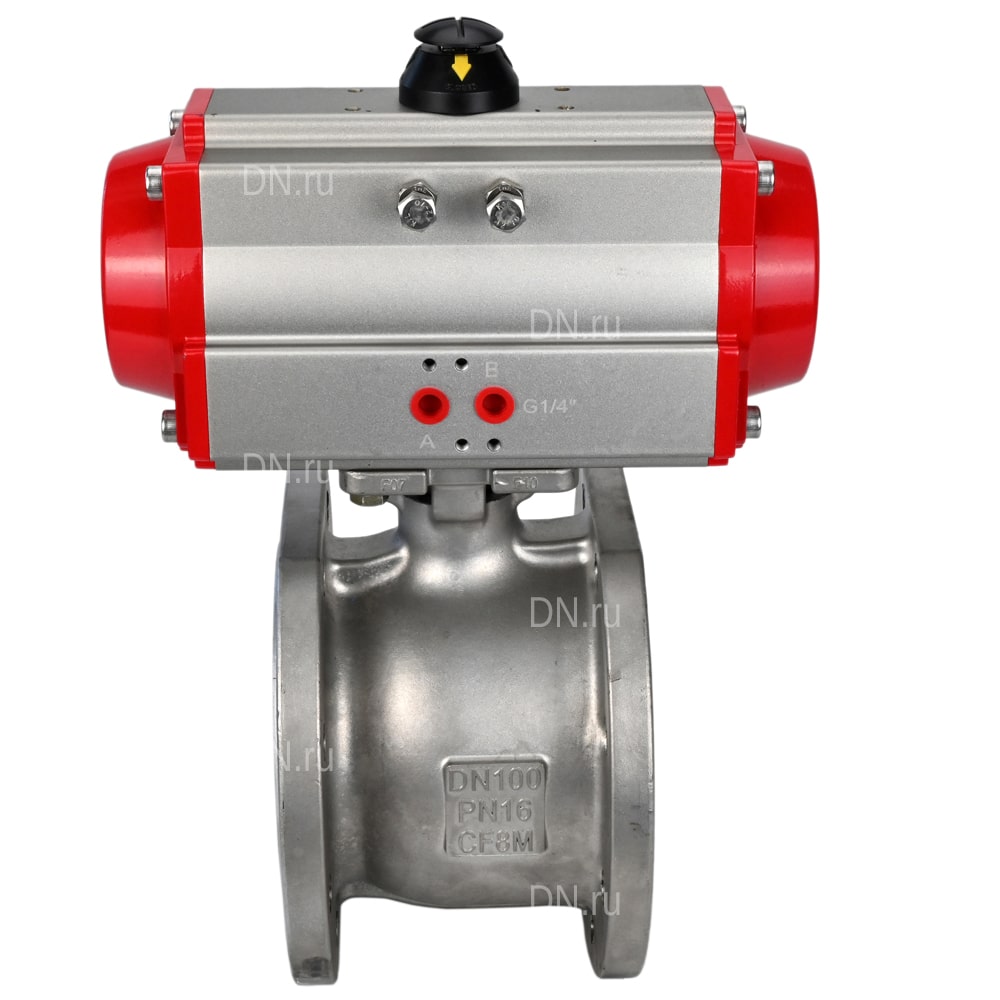

Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду100 Ру16 полнопроходной двухходовой, нержавеющая сталь 316, межфланцевый, уплотнение - PTFE, с пневмоприводом DN.ru PA-SA-160 с возвратными пружинами и пневмораспределителем 4М310-08 24В NAMUR

Артикул: D160-22522

О товаре

Артикул:
D160-22522
Бренд:
DN.ru
Страна производитель:
Россия
Доступность товара:
Товар в наличии на складе либо у поставщика
Серия бренда:
КшмФП.316.200
Присоединение:
межфланцевое
Класс материала корпуса:
нержавеющая сталь
не указано
бронза
латунь
латунь никелированная
Низколегированная сталь
НПВХ
сталь
углеродистая сталь
чугун
Диаметр условный Ду(Dn), мм:
Диаметр в дюймах:
4″
не указано
1″
1 1/2″
1 1/4″
1/2″
1/4″
1/8″
10″
12″
14″
16″
2″
2 1/2″
20″
24″
28″
3″
3 1/2″
3/4″
3/8″
32″
5″
6″
7″
8″
½″
Давление условное Ру(Pn), бар:
Строительная длина, мм:
150
Проход шара:
полнопроходной
Таблица фигур:
не указано
10нж45фт
10нж45фт-01
10нж46фт
10нж46фт-01
10нж47фт-01
11б27п(т)1
11Б27п1
11Б27п11
11Б27п13
11Б27п17
11Б27п7
11б27фт1М
11С10ФТ
11с41п
11с42п
11с42фт (11с42п)
11с667п
11с67п
11с69п
11с70п
11с967п
Рабочая среда крана:
вода, вода техническая, воздух, нефтепродукты, нефть, пар
Тип управления:
С пневмоприводом
под редуктор/привод
ручной
Ручной (рукоятка, редуктор)
с редуктором
С электроприводом
Устройство крана:
двухходовой
Регулирующий
сливной
трехходовой
четырехходовой
Тип присоединения:
межфланцевый
Компрессионное
муфтовый (резьбовой)
муфтовый (резьбовой) / американка
муфтовый (резьбовой) / гайка
муфтовый (резьбовой) / обжимной
муфтовый (резьбовой) / под приварку
муфтовый (резьбовой) / пресс
муфтовый (резьбовой) / цапка
муфтовый (резьбовой) / штуцер
обжим (цанговый)
под приварку
Под приварку / цапка
Под приварку / штуцер
пресс
Фланцевый
Фланцевый / муфта
фланцевый / под приварку
Фланцевый / цапка
Корпус:
Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Уплотнение шара:
PTFE / Фторопласт / Тефлон
не указано
EPDM
NBR
PPL
PTFE
Резина
Температура:
200 ℃
Применение:
теплоснабжение
Класс герметичности:
A
Все характеристики
на 2026-12-31
135 382,18
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду100 Ру16 полнопроходной двухходовой, нержавеющая сталь 316, межфланцевый, уплотнение - PTFE, с пневмоприводом DN.ru PA-SA-160 с возвратными пружинами и пневмораспределителем 4М310-08 24В NAMUR применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами.

Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Параметры крана DN.ru BV3232P-FP-Fb-ISO-H Ду100 с пневмоприводом DN.ru PA-SA-160:

  • Диаметр номинальный DN - 100 мм
  • Давление номинальное PN - 16 бар
  • Класс герметичности по ГОСТ 54808-2011 - "A"
  • Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н13М2
  • Материал шара - Нержавеющая сталь AISI/SS 316/08Х17Н13М2
  • Тип уплотнения - PTFE / Фторопласт / Тефлон
  • Крутящий момент - 51 Нм
  • Тип ISO-фланца - F07, F10
  • Размер вала (квадрат) - 17х17 мм
  • Присоединение - межфланцевое
  • Тип устройства крана - двухходовой
  • Проход шара крана - полнопроходной
  • Водоразборный кран - нет
  • Наличие спускника - нет
  • Тип управления - пневмопривод с возвратными пружинами
  • Температура рабочей среды - от -20 до +200 °C
  • Температура окружающей среды - - 50 °C
  • Температура окружающей среды - до 200 °C
  • Среда - вода, воздух, пар, вода техническая, нефть, нефтепродукты
  • Страна производитель - Россия
  • Область применения - теплоснабжение
  • Вес общий - 18.4 кг

Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду100 Ру16 полнопроходной двухходовой, нержавеющая сталь 316, межфланцевый, уплотнение - PTFE, с пневмоприводом DN.ru PA-SA-160 с возвратными пружинами и пневмораспределителем 4М310-08 24В NAMUR

Габаритные и установочные размеры крана шарового DN.ru BV3232P-FP-Fb-ISO-H Ду100 с пневмоприводом PA-SA-160:

  • d - 90 мм
  • D2 - 158 мм
  • L - 150 мм
  • Z - 458 мм
 Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду100 Ру16 полнопроходной двухходовой, нержавеющая сталь 316, межфланцевый, уплотнение - PTFE, с пневмоприводом DN.ru PA-SA-160 с возвратными пружинами и пневмораспределителем 4М310-08 24В NAMUR

Эскиз крана шарового DN.ru BV3232P-FP-Fb-ISO-H Ду100 с пневмоприводом PA-SA-160

Таблица деталей и материалов Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду100 Ру16 полнопроходной двухходовой, нержавеющая сталь 316, межфланцевый, уплотнение - PTFE, с пневмоприводом DN.ru PA-SA-160 с возвратными пружинами и пневмораспределителем 4М310-08 24В NAMUR:

№ п/п Детали Материал
1 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3 Шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4 Стопорное кольцо нержавеющая сталь AISI 304 (аналог 08Х18Н10)
5 Упорная шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10)
6 Шайба сальника нержавеющая сталь AISI 304 (аналог 08Х18Н10)
7 Сальник PTFE
8 Упорная прокладка PTFE
9 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
10 Крышка шара нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
11 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
12 Уплотнение шара PTFE
13 Прокладка PTFE
14 Корпус нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду100 Ру16 полнопроходной двухходовой, нержавеющая сталь 316, межфланцевый, уплотнение - PTFE, с пневмоприводом DN.ru PA-SA-160 с возвратными пружинами и пневмораспределителем 4М310-08 24В NAMUR

Эскиз деталей и материалов Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду100 Ру16 полнопроходной двухходовой, нержавеющая сталь 316, межфланцевый, уплотнение - PTFE, с пневмоприводом DN.ru PA-SA-160 с возвратными пружинами и пневмораспределителем 4М310-08 24В NAMUR

Параметры пневмопривода DN.ru PA-SA-160:

  • Тип пневмопривода - с возвратными пружинами
  • Модель пневмопривода - PA-SA-160
  • Рабочее давление пневмопривода - 6 бар
  • Степень защиты корпуса - IP65
  • Угол поворота привода - 90 °
  • Диапазон регулировки привода - 5 °
  • Крутящий момент - 279 Нм
  • Тип ISO-фланца - F10, F12
  • Размер вала (квадрат) - 27х27 мм
  • Взрывозащита - нет
  • Среда - вода, воздух, пар, вода техническая, нефть, нефтепродукты
  • Страна производитель привода - Китай
  • Вес привода - 24 кг

Параметры пневмораспределителя 4М310-08 24В NAMUR:

  • Напряжение питания - 24В
  • Частота срабатывания - 5 цикл/сек
  • Степень защиты корпуса - IP65
  • Взрывозащита - нет
 Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду100 Ру16 полнопроходной двухходовой, нержавеющая сталь 316, межфланцевый, уплотнение - PTFE, с пневмоприводом DN.ru PA-SA-160 с возвратными пружинами и пневмораспределителем 4М310-08 24В NAMUR

Эскиз пневмопривода DN.ru PA-SA-160
