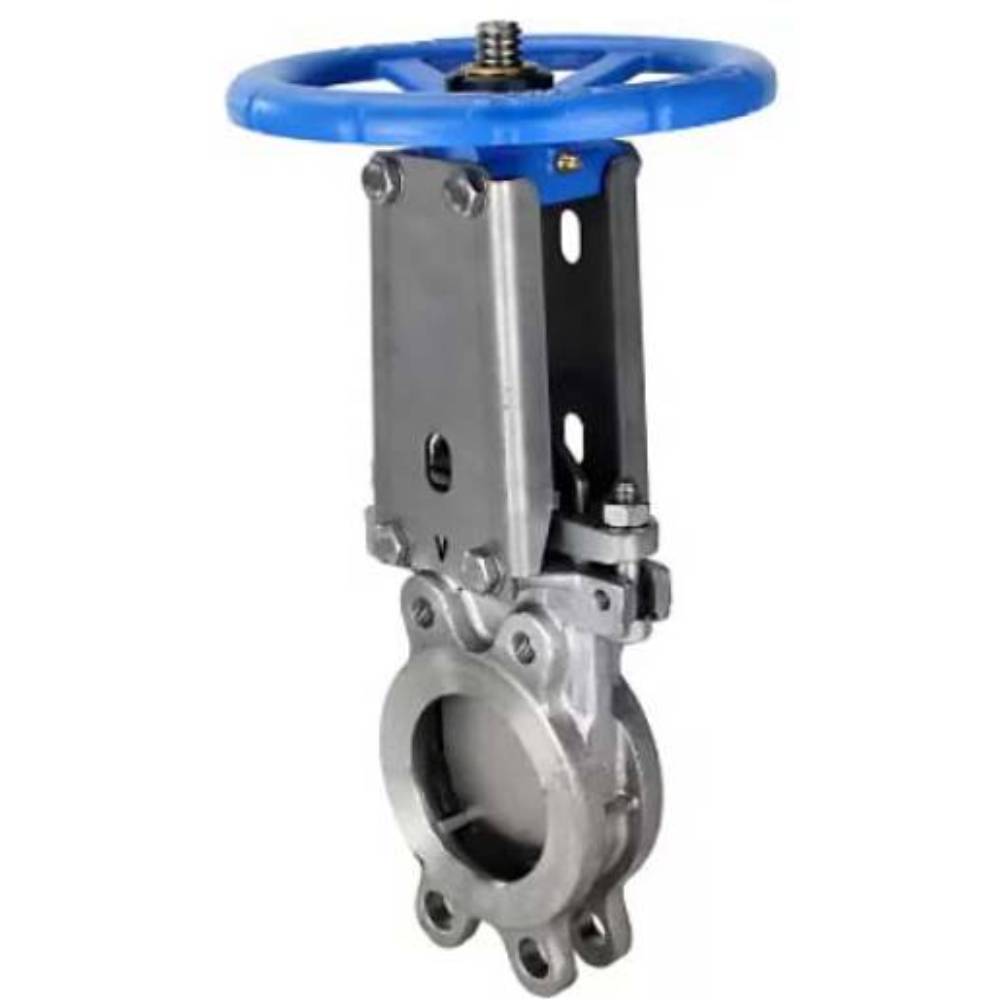

Задвижка шиберная DN.ru GVKR3232E-1W-Fb-S Ду50 Ру16 WENZ односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 316, уплотнение - EPDM, управление - штурвал

Артикул: D040-09566

О товаре

Артикул:
D040-09566
Бренд:
DN.ru
Страна производитель:
Россия
Тип задвижки:
Шиберная
Серия:
GVKR
Таблица фигур:
не указано
Диаметр условный:
Ду50 мм
Ду65 мм
Ду80 мм
Ду100 мм
Ду125 мм
Ду150 мм
Ду200 мм
Ду250 мм
Ду300 мм
Ду350 мм
Ду400 мм
Ду450 мм
Ду500 мм
Ду600 мм
Ду700 мм
Ду800 мм
Ду900 мм
Ду1000 мм
Ду1200 мм
Давление условное:
16 бар
не указано
10 бар
10/16 бар
2 бар
2.5 бар
3 бар
4 бар
5 бар
6 бар
7 бар
7/10 бар
8 бар
Температура рабочей среды, max:
110 ℃
Тип присоединения:
межфланцевый
не указано
Фланцевый
Класс материала корпуса:
нержавеющая сталь
сталь
чугун
Конструкция шпинделя:
выдвижной
не указано
невыдвижной
Клин:
не указано
Необрезиненный
обрезиненный
однодисковый
Уплотнение:
EPDM
Направление потока:
одностороннего действия
Тип управления:
ручной
Голый шток
пневмопривод
Редуктор
штурвал
электропривод
Наличие пневмораспределителя:
нет
Наличие концевых выключателей:
нет
не указано
есть
Наличие блока подготовки воздуха:
нет
Все характеристики
на 2026-12-31
64 279,97
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар
Все размеры:
Ду50
64 279,97 ₽

Характеристики

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.

Общие параметры задвижки шиберной DN.ru GVKR3232E-1W-Fb-S Ду50 Ру16 WENZ:

  • Тип задвижки - Шиберная
  • Диаметр номинальный DN - 50 мм
  • Давление номинальное PN - 16 бар
  • Температура рабочей среды - от -30 до + 110
  • Тип присоединения - межфланцевый
  • Класс герметичности по ГОСТ 9544-2015 - "A"
  • Материал корпуса - нержавеющая сталь AISI 316
  • Материал запорного органа - нержавеющая сталь AISI 316
  • Строительная длина - 46 мм
  • Класс материала корпуса - нержавеющая сталь
  • Управление - ручное/штурвал/маховик
  • Конструкция шпинделя - выдвижной
  • Тип уплотнения - EPDM
  • Вес - 6 кг
  • Страна производитель - Россия

Задвижка шиберная DN.ru GVKR3232E-1W-Fb-S Ду50 Ру16 WENZ односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 316, уплотнение - EPDM, управление - штурвал

Габаритные и установочные размеры задвижки шиберной DN.ru GVKR3232E-1W-Fb-S Ду50 Ру16 WENZ:

  • DN - 50 мм
  • L - 46 мм
  • D - 160 мм
  • D1 - 125 мм
  • D2 - 95 мм
  • D0 - 180 мм
  • H1 - 250 мм
  • N-Th - 4-M16
  • T - 12 мм
  • Ød - 18 мм
  • ⚫ - 2 шт
  • ⊕ - 2 шт
 Задвижка шиберная DN.ru GVKR3232E-1W-Fb-S Ду50 Ру16 WENZ односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 316, уплотнение - EPDM, управление - штурвал

Эскиз задвижки шиберной DN.ru GVKR3232E-1W-Fb-S Ду50 Ру16 WENZ

Материалы задвижки шиберной DN.ru GVKR3232E-1W-Fb-S Ду50 Ру16 WENZ:

№ п/п Наименование детали Материал
1 Корпус нержавеющая сталь SS316 (аналог 08Х17Н14М2)
2 Уплотнение EPDM
3 Кольцо нержавеющая сталь SS316 (аналог 08Х17Н14М2)
4 Шибер нержавеющая сталь SS316 (аналог 08Х17Н14М2)
5 Уплотнение направляющей PTFE
6 Набивка PTFE
7 Сальник нержавеющая сталь SS304 (аналог 08Х18Н10)
8 Патрон углеродистая сталь WCB (аналог 25Л)
9 Шток нержавеющая сталь SS304 (аналог 08Х18Н10)
10 Стойка сталь Q235 (аналог Cт3)
11 Штурвал чугун GGG40 (аналог ВЧ40)
12 Крышка сталь Q235 (аналог Cт3)
13 Клин нержавеющая сталь SS316 (аналог 08Х17Н14М2)
Задвижка шиберная DN.ru GVKR3232E-1W-Fb-S Ду50 Ру16 WENZ односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 316, уплотнение - EPDM, управление - штурвал

Эскиз материалов задвижки шиберной DN.ru GVKR3232E-1W-Fb-S Ду50 Ру16 WENZ
