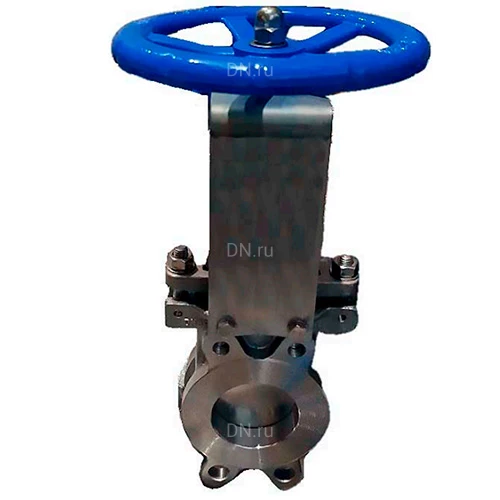

Задвижка шиберная DN.ru GVKN3131M-1W-Fb-S Ду80 Ру16 односторонняя, межфланцевая, шпиндель - невыдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - металл, управление - штурвал, WENZ
Задвижка шиберная DN.ru GVKN3131M-1W-Fb-S Ду80 Ру16 односторонняя, межфланцевая, шпиндель - невыдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - металл, управление - штурвал, WENZ
Артикул: D040-09979
Производитель: DN.ru, Россия
Тип задвижки: Шиберная
Серия: GVKN
Диаметр: 80 мм
Строительная длина: 51 мм
Температура: 500 °C
Тип присоединения: межфланцевый
Класс материала корпуса: нержавеющая сталь
Управление: ручное/штурвал/маховик
Конструкция шпинделя: выдвижной
Уплотнение: Металл
на 2025-10-09
47 031,89
  • $
  • €

Задвижки шиберные предназначены для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности.

Основные технические характеристики задвижек шиберных DN.ru GVKN3131M-1W-Fb-S:

Параметр Значение
Номинальный диаметр DN, мм 80
Номинальное давление PN, бар 16
Температура рабочей среды t, ⁰C от -60 до +500
Рабочая среда вода, пульпа, вязкие, порошковые и кристаллизованные среды, кислоты, cточные воды
Направление потока среды одностороннее
Класс герметичности А ГОСТ 9544-2015
Тип управления штурвал
Присоединение к трубопроводу межфланцевое
Материал корпуса нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Климатическое исполнение УХЛ4 ГОСТ 15150-69
Сферы применения системы водоочистки и канализации, инженерные сети (кроме систем питьевого водопровода)
Средний срок службы, лет 10
Средний ресурс, циклов закрытие/открытие 20 000 – 50 000
Задвижки шиберные DN.ru GVKN3131M-1W-Fb-S Ду80 Ру16 односторонние, межфланцевые, шпиндель - невыдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - металл, управление - штурвал, WENZ

Задвижки шиберные DN.ru GVKN3131M-1W-Fb-S Ду80 Ру16 односторонние, межфланцевые, шпиндель - невыдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - металл, управление - штурвал, WENZ

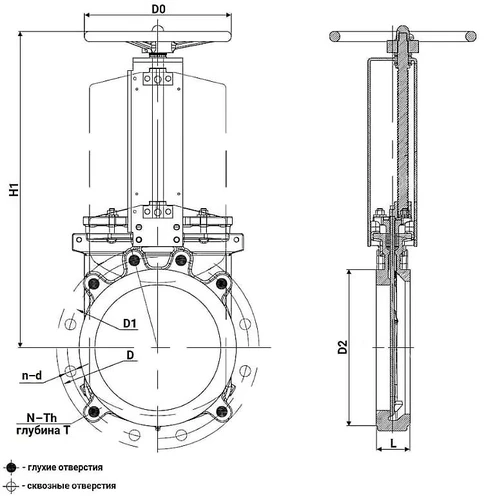

Габаритные и установочные размеры задвижек шиберных DN.ru GVKN3131M-1W-Fb-S:

Параметр Модель (Номинальный диаметр DN, мм)
DN80
L, мм 51
D, мм 200
D1, мм 160
D2, мм 132
D0, мм 200
H1, мм 348
N-Th 8-M16
T, мм 12
Ød, мм 18
⚫, шт 2
⊕, шт 6
Вес, кг 9
Задвижки шиберные DN.ru GVKN3131M-1W-Fb-S Ду80 Ру16 односторонние, межфланцевые, шпиндель - невыдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - металл, управление - штурвал, WENZ

Эскиз размеров задвижек шиберных DN.ru GVKN3131M-1W-Fb-S

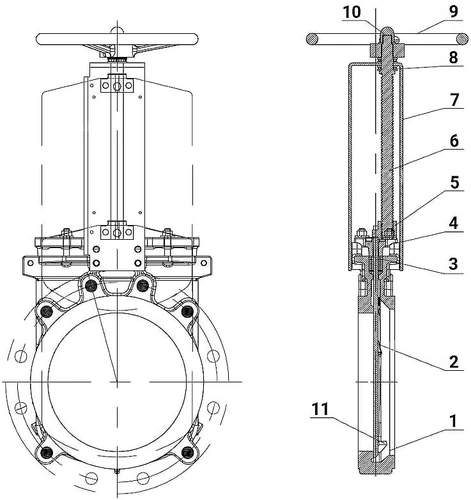

Материалы задвижек шиберных DN.ru GVKN3131M-1W-Fb-S:

№ п/п Наименование детали Материал
1 Корпус нержавеющая сталь AISI 304 (аналог 08Х18Н10)
2 Шибер нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3 Уплотнение направляющей PTFE
4 Набивка PTFE
5 Сальниковая набивка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
6 Гайка латунь
7 Шток нержавеющая сталь AISI 304 (аналог 08Х18Н10)
8 Стойка сталь Q235 (аналог Cт3)
9 Подшипник сталь GCr15 (аналог ШХ15)
10 Штурвал чугун GGG40 (аналог ВЧ40)
11 Колпачок сталь Q235 (аналог Cт3)
12 Клин нержавеющая сталь AISI 304 (аналог 08Х18Н10)
{content:title}

Эскиз материалов задвижек шиберных DN.ru GVKN3131M-1W-Fb-S
