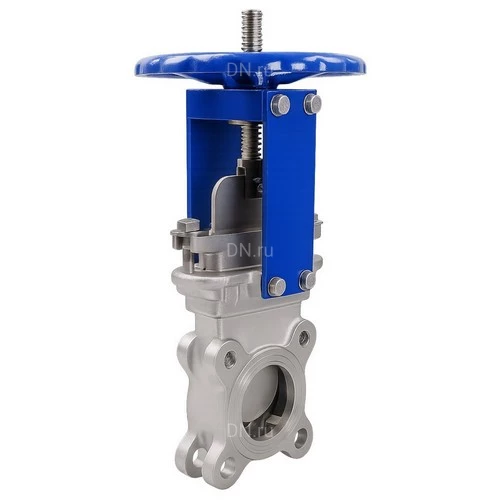

Задвижки шиберные DN.ru GVKR3232E-1W-Fb-S Ду300 Ру6 односторонние, межфланцевые, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 316, уплотнение - EPDM, управление - штурвал, WENZ

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.

Технические характеристики задвижек шиберных DN.ru GVKR3232E-1W-Fb-S Ду300 Ру6 односторонних, межфланцевых, управление - штурвал, WENZ:

Наименование Значение
Давление номинальное PN, бар 6
Тип присоединения межфланцевый
Среда вода, вода техническая
Тип управления ручной
Применение водоснабжение, теплоснабжение, промышленность
Тип задвижки Шиберная
Температура рабочей среды, °С от -30 до +110
Страна производитель Россия
Задвижки шиберные DN.ru GVKR3232E-1W-Fb-S Ду300 Ру6 односторонние, межфланцевые, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 316, уплотнение - EPDM, управление - штурвал, WENZ

Задвижки шиберные DN.ru GVKR3232E-1W-Fb-S Ду300 Ру6 односторонние, межфланцевые, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 316, уплотнение - EPDM, управление - штурвал, WENZ

Габариты и размеры задвижек шиберных DN.ru GVKR3232E-1W-Fb-S Ду300 Ру6 односторонних, межфланцевых, управление - штурвал, WENZ:

Модель DN, мм L, мм D, мм D1, мм D2, мм D0, мм H1, мм N-Th T, мм Ød, мм
Ду300 300 76 445 400 370 350 857 12-М20 20 23 6 6
Задвижки шиберные DN.ru GVKR3232E-1W-Fb-S Ду300 Ру6 односторонние, межфланцевые, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 316, уплотнение - EPDM, управление - штурвал, WENZ

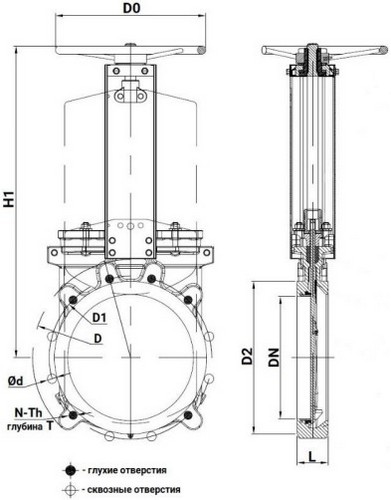

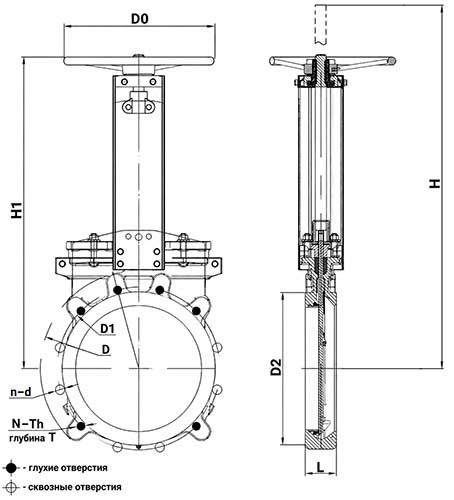

Эскиз габаритов и размеров задвижек шиберных DN.ru GVKR3232E-1W-Fb-S Ду300 Ру6 односторонних, межфланцевых, управление - штурвал, WENZ

Таблица деталей и материалов задвижек шиберных DN.ru GVKR3232E-1W-Fb-S Ду300 Ру6 односторонних, межфланцевых, управление - штурвал, WENZ:

Наименование детали Материал
1 Корпус нержавеющая сталь SS316 (аналог 08Х17Н14М2)
2 Уплотнение EPDM
3 Кольцо нержавеющая сталь SS316 (аналог 08Х17Н14М2)
4 Шибер нержавеющая сталь SS316 (аналог 08Х17Н14М2)
5 Уплотнение направляющей PTFE
6 Набивка PTFE
7 Сальник нержавеющая сталь SS304 (аналог 08Х18Н10)
8 Патрон сталь WCB (аналог 25Л)
9 Шток нержавеющая сталь SS304 (аналог 08Х18Н10)
10 Стойка сталь Q235 (аналог Cт3)
11 Штурвал чугун GGG40 (аналог ВЧ40)
12 Крышка сталь Q235 (аналог Cт3)
13 Клин нержавеющая сталь SS316 (аналог 08Х17Н14М2)
Задвижки шиберные DN.ru GVKR3232E-1W-Fb-S Ду300 Ру6 односторонние, межфланцевые, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 316, уплотнение - EPDM, управление - штурвал, WENZ

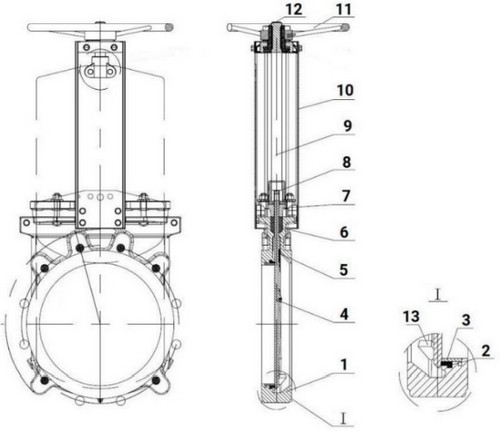

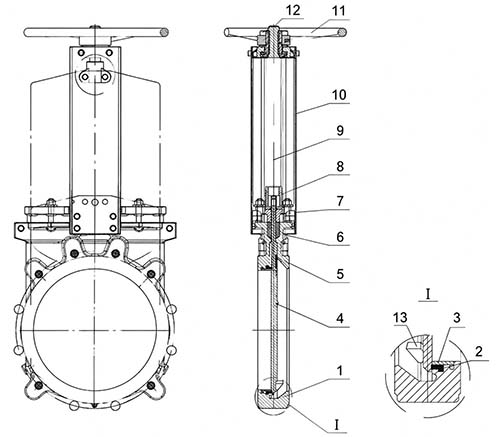

Эскиз деталей и материалов задвижек шиберных DN.ru GVKR3232E-1W-Fb-S Ду300 Ру6 односторонних, межфланцевых, управление - штурвал, WENZ
