Задвижки шиберные DN.ru GVKR3131E-1W-Fb-2P Ду300 Ру10 Рр6 WENZ односторонние, межфланцевые, шток - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом купить в Москве и РФ

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности.

Технические параметры задвижек шиберных DN.ru GVKR3131E-1W-Fb-2P Ду300 Ру10 Рр6 WENZ

Характеристика	Значение
Номинальный диаметр DN, мм	300
Номинальное давление PN, бар	10
Температура рабочей среды t, ⁰C	от -30 до +110
Рабочая среда	вода, сточные воды, пульпа с содержанием взвешенных частиц до 5%, спирты, неорганические кислоты невысокой концентрации, гликоли, щелочи, полярные растворители, кетоны.
Направление потока среды	одностороннее
Класс герметичности	«А» по ГОСТ 9544-2015
Присоединение к трубопроводу	межфланцевое
Номинальное давление фланцев, бар	10
Материал корпуса	нержавеющая сталь CF8/AISI 304 (аналог 12Х18Н9Л)
Материал шибера	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Материал уплотнения	EPDM
Климатическое исполнение	У5; У5.1 по ГОСТ 15150-69 (с ограничением максимальной температуры окружающей среды до +70 ⁰C для пневмоцилиндра)
Средний срок службы, лет	10
Средний ресурс, циклов закрытие/открытие	20 000 – 50 000

Изображение задвижек шиберных DN.ru GVKR3131E-1W-Fb-2P Ду300 Ру10 Рр6 WENZ

Габариты и размеры задвижек шиберных DN.ru GVKR3131E-1W-Fb-2P Ду300 Ру10 Рр6 WENZ

Модель	DN, мм	L, мм	D, мм	D1, мм	D2, мм	H1, мм	T, мм	Ød, мм	G, дюйм	N-Th	n, шт
Ду300	300	76	445	400	370	1232	20	23	1/2″	12-М20	6

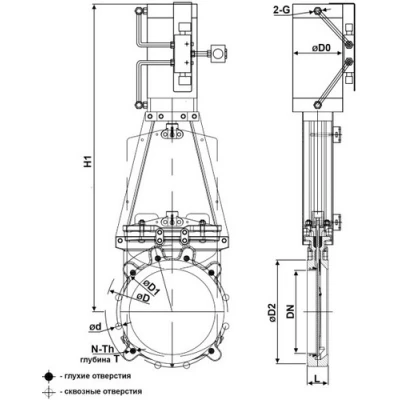

Эскиз габаритов задвижек шиберных DN.ru GVKR3131E-1W-Fb-2P Ду300 Ру10 Рр6 WENZ

Материалы деталей задвижек шиберных DN.ru GVKR3131E-1W-Fb-2P Ду300 Ру10 Рр6 WENZ

№	Наименование	Материал
1	Корпус	нержавеющая сталь CF8/AISI 304 (аналог 12Х18Н9Л)
2	Седловое уплотнение	EPDM
3	Кольцо	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Шибер	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
5	Уплотнение направляющей	PTFE
6	Набивка	PTFE
7	Прижимной фланец сальника	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
8	Патрон	углеродистая сталь WCB (аналог 25Л)
9	Шток	сталь 45+Cr
10	Стойка	сталь Q235 (аналог Ст3)
11	Концевой выключатель*	-
12	Головная часть стойки	чугун GGG40 (аналог ВЧ40)
13	Пневмоцилиндр	-
14	Соленоидный клапан*	-
15	Фильтр*	-
16	Клин	нержавеющая сталь CF8/AISI 304 (аналог 08Х18Н10)
17	Пневмотрубки*	-
-	Болты / гайки	нержавеющая сталь A2-70 (аналог 08Х18Н10)

Материалы деталей задвижек шиберных DN.ru GVKR3131E-1W-Fb-2P Ду300 Ру10 Рр6 WENZ

Основные параметры пневмоцилиндра SC

Характеристика	Значение
Тип действия	двойного действия
Рабочая среда	сжатый воздух
Класс загрязненности	6 по ГОСТ 17433-80
Тип крепления	FA FB CA CB LB YB
Рабочий диапазон давления, бар	1 - 9
Максимально допустимое давление, бар	13,5
Диапазон рабочих температур, °С	от -5 до +70
