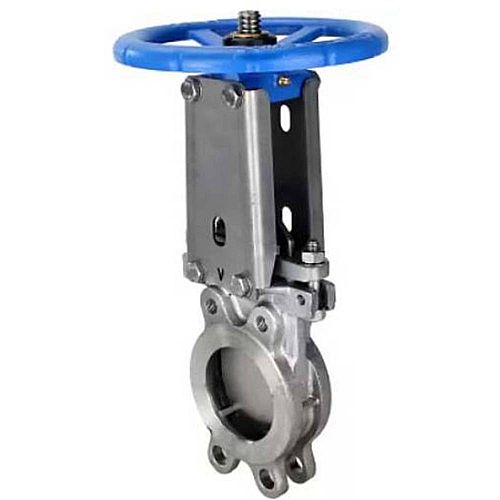

Задвижка шиберная DN.ru GVKR3232E-1W-Fb-S Ду50 Ру16 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 316, уплотнение - EPDM, управление - штурвал, WENZ
Задвижка шиберная DN.ru GVKR3232E-1W-Fb-S Ду50 Ру16 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 316, уплотнение - EPDM, управление - штурвал, WENZ
Артикул: D040-09566
Производитель: DN.ru, Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 50 мм
Строительная длина: 46 мм
Температура: 110 °C
Тип присоединения: межфланцевый
Класс материала корпуса: нержавеющая сталь
Управление: штурвал
Конструкция шпинделя: выдвижной
Уплотнение: EPDM
на 2025-06-14
43 848
  • $
  • €

Задвижки шиберные предназначены для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Принцип работы шиберных задвижек заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.

Основные технические характеристики задвижек шиберных DN.ru GVKR3232E-1W-Fb-S:

Параметр Значение
Номинальный диаметр DN, мм 50
Номинальное давление PN, бар 16
Температура рабочей среды t, ⁰C от -30 до + 110
Рабочая среда вода, слабозагрязненные жидкости с содержанием взвешенных частиц до 5%
Направление потока среды одностороннее
Класс герметичности А ГОСТ 9544-2015
Тип управления штурвал
Присоединение к трубопроводу межфланцевое
Материал корпуса нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
Климатическое исполнение УХЛ4 ГОСТ 15150-69
Сферы применения системы отопления и водоснабжения (кроме систем питьевого водопровода), промышленные трубопроводы
Средний срок службы, лет 10
Средний ресурс, циклов закрытие/открытие 20 000 – 50 000
Задвижки шиберные DN.ru GVKR3232E-1W-Fb-S Ду50 Ру16 односторонние, межфланцевые, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 316, уплотнение - EPDM, управление - штурвал, WENZ

Задвижки шиберные DN.ru GVKR3232E-1W-Fb-S Ду50 Ру16 односторонние, межфланцевые, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 316, уплотнение - EPDM, управление - штурвал, WENZ

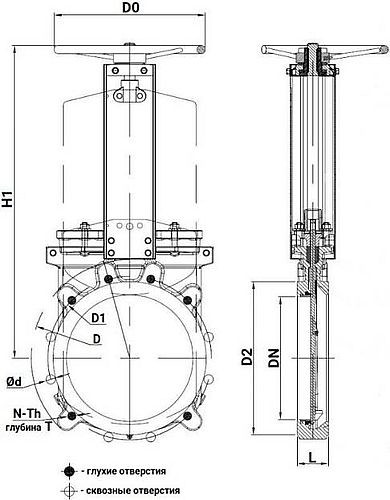

Габаритные и установочные размеры задвижек шиберных DN.ru GVKR3232E-1W-Fb-S:

Параметр Модель (Номинальный диаметр DN, мм)
DN50
L, мм 46
D, мм 160
D1, мм 125
D2, мм 95
D0, мм 180
H1, мм 250
N-Th 4-M16
T, мм 12
Ød, мм 18
⚫, шт 2
⊕, шт 2
Вес, кг 6
Задвижки шиберные DN.ru GVKR3232E-1W-Fb-S Ду50 Ру16 односторонние, межфланцевые, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 316, уплотнение - EPDM, управление - штурвал, WENZ

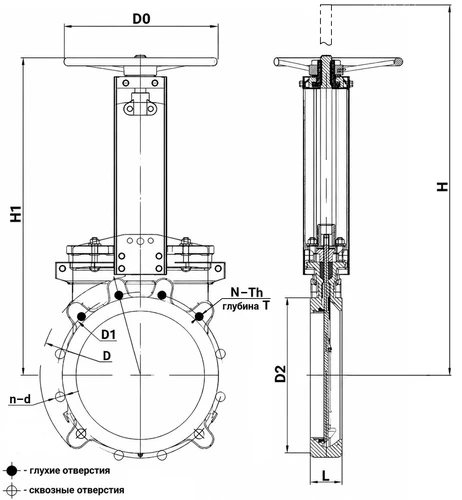

Эскиз размеров задвижек шиберных DN.ru GVKR3232E-1W-Fb-S

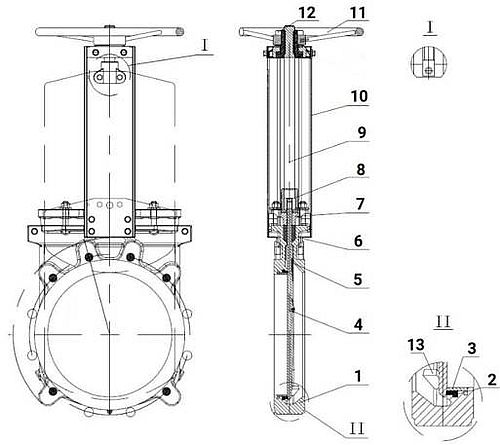

Материалы задвижек шиберных DN.ru GVKR3232E-1W-Fb-S:

№ п/п Наименование детали Материал
1 Корпус нержавеющая сталь SS316 (аналог 08Х17Н14М2)
2 Уплотнение EPDM
3 Кольцо нержавеющая сталь SS316 (аналог 08Х17Н14М2)
4 Шибер нержавеющая сталь SS316 (аналог 08Х17Н14М2)
5 Уплотнение направляющей PTFE
6 Набивка PTFE
7 Сальник нержавеющая сталь SS304 (аналог 08Х18Н10)
8 Патрон углеродистая сталь WCB (аналог 25Л)
9 Шток нержавеющая сталь SS304 (аналог 08Х18Н10)
10 Стойка сталь Q235 (аналог Cт3)
11 Штурвал чугун GGG40 (аналог ВЧ40)
12 Крышка сталь Q235 (аналог Cт3)
13 Клин нержавеющая сталь SS316 (аналог 08Х17Н14М2)
{content:title}

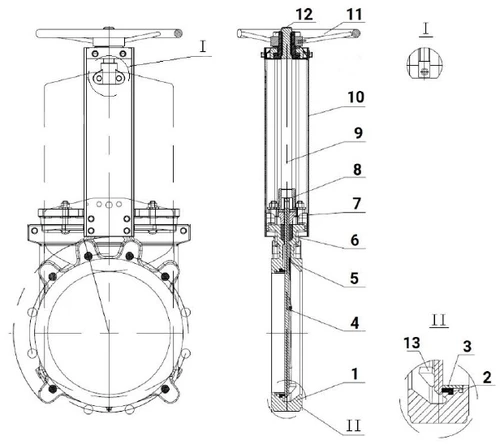

Эскиз материалов задвижек шиберных DN.ru GVKR3232E-1W-Fb-S
