Задвижки шиберные DN.ru GVKR3131M-1W-Fb-2P Ду80 Ру16 WENZ межфланцевые, шток - выдвижной, корпус - нерж.сталь 304, шибер - нерж.сталь 304, уплотнение - металл, с пн.приводом, пн.распред 4V210-08 DC24V, индук.датчик LJ12A3-4-Z/EX 24В и БПВ AFC2000 купить в Москве и РФ

<p>Задвижка шиберная предназначена для полного перекрытия или регулирования потока рабочей среды в системах отопления и водоснабжения (кроме систем питьевого водопровода) и промышленных трубопроводах.</p><p>Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или резервуара. Сила движения штока пневмопривода, жестко связанного со штоком задвижки, передается на шток трубопроводной арматуры и позволяет перемещать шибер при открытии/закрытии.</p>

Технические параметры задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду80 Ру16 WENZ

Характеристика	Значение
Номинальное давление задвижки PN, бар	DN50÷150 – 10/16; DN200 – 16.
Температура рабочей среды t, °C	от -30 до +260
Рабочая среда	вода, пульпа, вязкие, порошковые и кристаллизованные среды, кислоты, сточные воды
Направление потока среды	одностороннее
Класс герметичности	B ГОСТ 9544-2015
Тип управления	пневмоцилиндр
Присоединение к трубопроводу	межфланцевое
Материал корпуса	нержавеющая сталь CF8/AISI 304 (аналог 12Х18Н9Л)
Материал шибера	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Материал уплотнения	металл
Климатическое исполнение	У5; У5.1 по ГОСТ 15150-69
Сферы применения	системы водоочистки и канализации, инженерные сети (кроме систем питьевого водопровода)
Срок службы, лет	10
Средний ресурс, циклов закрытие/открытие	20 000 ÷ 50 000

Видео задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду80 Ру16 WENZ

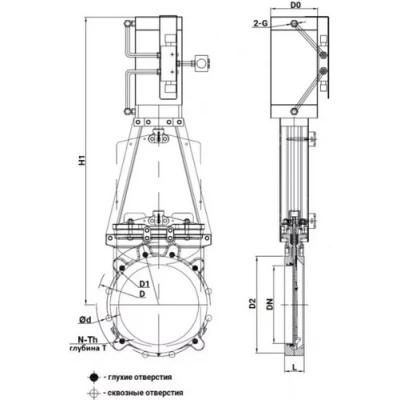

Габариты и размеры задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду80 Ру16 WENZ

Модель	DN	L, мм	D, мм	D1, мм	D2, мм	H1, мм	T, мм	n – Ød	N-Th	G, дюйм
Ду80	80	51	200	160	132	510	12	6-18, шт - мм	8-М16	1/2″

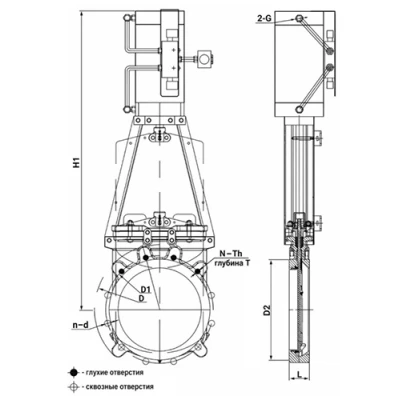

Эскиз габаритов задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду80 Ру16 WENZ

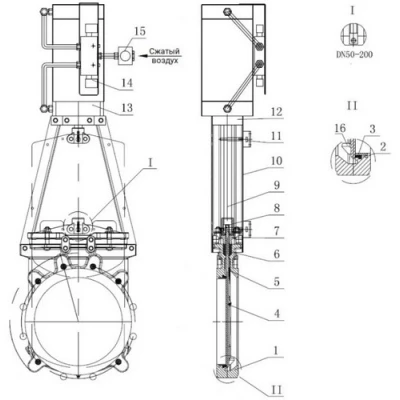

Материалы деталей задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду80 Ру16 WENZ

№	Наименование	Материал
1	Корпус	нержавеющая сталь CF8/AISI 304 (аналог 12Х18Н9Л)
2	Стальное кольцо	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3	Шибер	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Набивка	PTFE
5	Прижимной фланец сальника	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
6	Патрон	сталь WCB (аналог 25Л)
7	Шток	сталь 45+Cr
8	Стойка	сталь Q235 (аналог Ст3)
9	Концевой выключатель*	-
10	Головная часть стойки	чугун GGG40 (аналог ВЧ40)
11	Пневмоцилиндр	-
12	Соленоидный клапан	-
13	Фильтр	-
14	Клин	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
15	Пневмотрубки*	-
	* - позиции 9, 12, 13 и 15 в комплект не входят и заказываются отдельно.

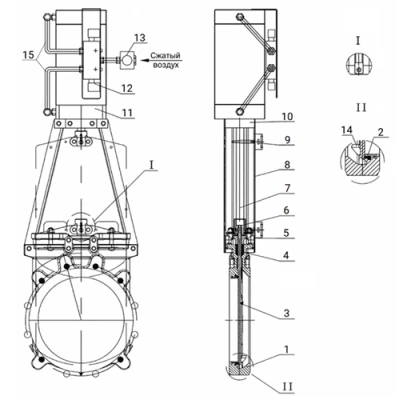

Материалы деталей задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду80 Ру16 WENZ

Основные параметры пневмоцилиндра SC

Характеристика	Значение
Тип действия	двойного действия
Рабочая среда	сжатый воздух
Класс загрязненности	6 по ГОСТ 17433-80
Тип крепления	FA FB CA CB LB YB
Рабочий диапазон давления, бар	1 - 9
Максимально допустимое давление, бар	13,5
Диапазон рабочих температур, °С	от -5 до +70

Основные параметры пневмораспределителей DN.ru 4V210-08 DC24V

Характеристика	Значение
Конструкция	золотникового типа
Испытательное давление (проверка прочности корпуса. Не для эксплуатации!), бар	15
Рабочее давление (рекомендуемый диапазон для нормальной работы), бар	1,5 ÷ 8
Вид пневмораспределителя	5/2 пятилинейный, двухпозиционный
Рабочая среда	очищенный воздух (тонкость очистки 40 мкм)
Эффективная площадь сечения, мм2	16 (Cv = 0,89)
Температура эксплуатации, °C	от -20 до +70
Максимальная частота срабатывания	8 циклов в секунду
Ручное дублирование	есть
Степень защиты	IP 65
Соединение с пневмоприводом	через пневматические шланги
Крепление к поверхности	через сквозные отверстия в корпусе
Материал корпуса	анодированный алюминий
Размеры выхлопных портов (сброс в атмосферу)	2 - G1/4”
Размер портов отвода воздуха (в пневмопривод)	2 - G1/8”
Размер порта подвода воздуха (в пневмораспределитель)	G1/8”
Время отклика, сек	0,05
Напряжение питания, В	24DC
Мощность катушки	4,8 Вт
Средний ресурс, циклов	10 000 000
Вес, кг	0,22

Изображение пневмораспределителей DN.RU 4V210-08 DC24V

Деталировка пневмораспределителей Dn.ru 4V210-08 DC24V

№	Наименование детали
1	Соединитель
2	Гайка катушки
3	Катушка
4	Сердечник
5	Неподвижная пластина
6	Поршень
7	Комплект для запуска
8	Корпус
9	Уплотнительное кольцо
10	Крышка корпуса
11	Фиксирующий винт
12	Пружина золотника
13	Прокладка нижнего кожуха
14	Уплотнительное кольцо золотника
15	Золотник
16	Уплотнительное кольцо поршня
17	Основная пружина
18	Ручной дублер

Эскиз деталировки пневмораспределителей Dn.ru 4V210-08 DC24V

Технические параметры блока подготовки воздуха DN.ru AFC2000

Характеристика	Значение
Рабочее давление, бар	8
Максимальное давление, бар	10
Регулируемый диапазон давления, бар	0,5 ÷ 9
Давление разрушения, бар	15
Подсоединение воздуха	1/4"
Рабочая температура, ⁰C	от -5 до +60
Размер фильтруемых частиц, мкм	40
Вязкость масла	ISO VG 32
Вес, кг	0.395

Изображение блока подготовки воздуха DN.ru AFC2000
