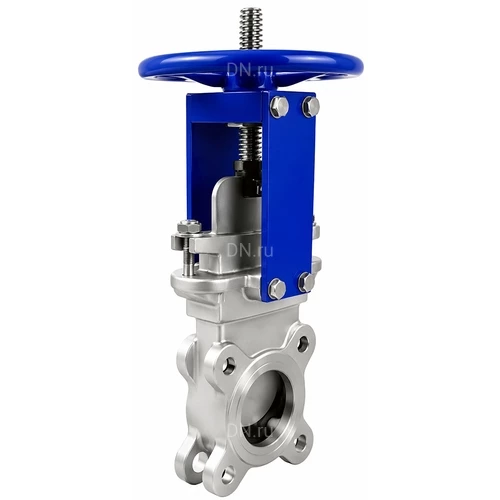

Задвижки шиберные DN.ru GVKR3231M-1W-Fb-S Ду150 Ру10 WENZ односторонние, межфланцевые, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 304, уплотнение - металл, управление - штурвал

СТМ многоступенчатые насосы 2
СТМ многоступенчатые насосы 2-mobile
КИПиА Акваконтроль 2
КИПиА Акваконтроль 2-mobile

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности.

Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.

Основные технические характеристики задвижек шиберных DN.ru GVKR3231M-1W-Fb-S Ду150 Ру10 WENZ

Параметры Значения
Бренд DN.ru
Номинальный диаметр DN, мм 150
Температура рабочей среды, °C от -60 до 500
Рабочая среда вода, кислоты, вязкие среды, сточные воды, порошковые и кристаллизованные среды, пульпа
Класс герметичности B
Тип управления штурвал
Присоединение к трубопроводу межфланцевое
Номинальное давление фланцев, бар 10/16
Материал корпуса Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Применение Системы водоочистки и канализации, Инженерные сети
Срок службы, лет 10
Страна производитель Россия
Задвижки шиберные DN.ru GVKR3231M-1W-Fb-S Ду150 Ру10 WENZ односторонние, межфланцевые, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 304, уплотнение - металл, управление - штурвал

Задвижки шиберные DN.ru GVKR3231M-1W-Fb-S Ду150 Ру10 WENZ односторонние, межфланцевые, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 304, уплотнение - металл, управление - штурвал

Габаритные и установочные размеры задвижек шиберных DN.ru GVKR3231M-1W-Fb-S Ду150 Ру10 WENZ

МодельРазмер в мм
DNLDD1D2D0H1TdON-Th
Ду150 Ру10 150 57 285 240 211 280 450 14 23 4 4 8-М20
Задвижки шиберные DN.ru GVKR3231M-1W-Fb-S Ду150 Ру10 WENZ односторонние, межфланцевые, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 304, уплотнение - металл, управление - штурвал

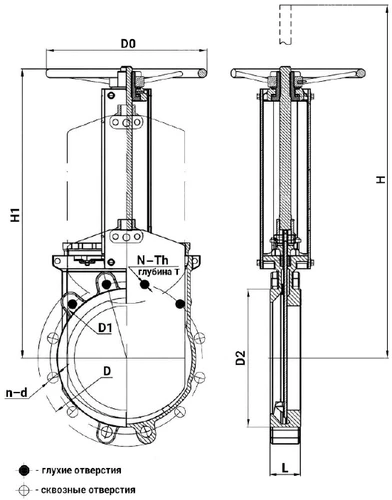

Эскиз размеров задвижек шиберных DN.ru GVKR3231M-1W-Fb-S Ду150 Ру10 WENZ

Материалы задвижек шиберных DN.ru GVKR3231M-1W-Fb-S Ду150 Ру10 WENZ

Наименование детали Материал
1 Корпус нержавеющая сталь CF8M/AISI 316 (аналог 08Х17Н14М2)
2 Шибер нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3 Уплотнение направляющей PTFE
4 Набивка PTFE
5 Втулка сальника нержавеющая сталь CF8/AISI 304 (аналог 08Х18Н10)
6 Стойка сталь Q235 (аналог Cт3)
7 Штифт сталь 45
8 Патрон сталь WCB (аналог 25Л)
9 Шток нержавеющая сталь AISI 304 (аналог 08Х18Н10)
10 Верхний узел стойки чугун GGG40 (аналог ВЧ40)
11 Подшипник сталь GCr15 (аналог ШХ15)
12 Гайка латунь
13 Крышка сталь Q235 (аналог Cт3)
14 Штурвал чугун GGG40 (аналог ВЧ40)
15 Клин нержавеющая сталь CF3M/AISI 316L (аналог 03Х17Н14М3)
- Болты/Гайки нержавеющая сталь A2-70 (аналог 08Х18Н10)
Задвижки шиберные DN.ru GVKR3231M-1W-Fb-S Ду150 Ру10 WENZ односторонние, межфланцевые, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 304, уплотнение - металл, управление - штурвал

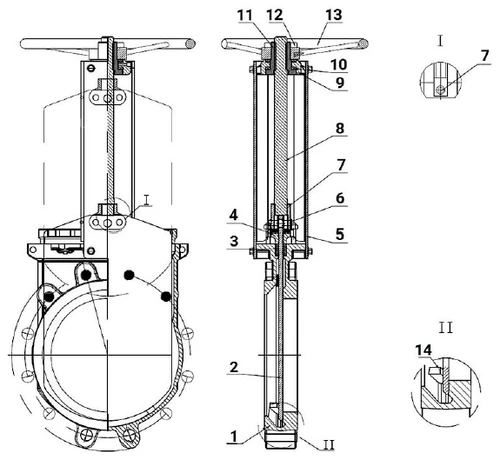

Эскиз материалов задвижек шиберных DN.ru GVKR3231M-1W-Fb-S Ду150 Ру10 WENZ
