Задвижки шиберные DN.ru GVKR3131M-1W-Fb-2P Ду80 Ру16 межфланцевые, шток - выдвижной, корпус - нерж. сталь CF8/AISI 304, шибер - нерж.сталь 304, уплотнение - металл, с пневмоприводом и пневмораспределителем 4V210-08 DC24V купить в Москве и РФ

Задвижка шиберная с уплотнением «металл-металл» предназначена для полного перекрытия или регулирования потока рабочей среды в магистральных и технологических трубопроводах, перемещающих вязкие, порошкообразные, загрязненные или агрессивные рабочие среды, в том числе при повышенных температурных режимах. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Герметичность шиберной задвижки в закрытом состоянии обеспечивается прижатием шибера к уплотнению под воздействием давления рабочей среды.

Технические параметры задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду80 Ру16

Характеристика	Значение
Номинальное давление задвижки PN, бар	10/16
Температура рабочей среды t, °C	от - 20 до +250
Рабочая среда	вода, пульпа, cточные воды, вязкие, порошковые и кристаллизованные среды, слабые растворы азотной (50% - до +20°C; 20% - до +80°C) и органических кислот (уксусная, лимонная - до +100°C) с контролем развития коррозии
Направление потока среды	одностороннее
Класс герметичности	А ГОСТ 9544-2015
Тип управления	пневмоцилиндр
Присоединение к трубопроводу	межфланцевое
Материал корпуса	нержавеющая сталь CF8/AISI 304 (аналог 12Х18Н9Л)
Материал шибера	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Материал уплотнения	металл
Климатическое исполнение	У5; У5.1 по ГОСТ 15150-69
Сферы применения	системы водоочистки и канализации, инженерные сети (кроме систем питьевого водопровода)
Срок службы, лет	15

Видео задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду80 Ру16

Габариты и размеры задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду80 Ру16

Модель	DN, мм	L, мм	D, мм	D1, мм	D2, мм	H, мм	H1, мм	T, мм	n, шт	N - Th	d, мм	G, дюйм
Ду80	80	51	200	160	132	543	640	12	4	8-М16	18	1/2

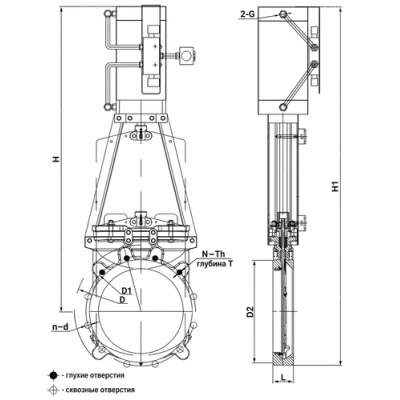

Эскиз габаритов задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду80 Ру16

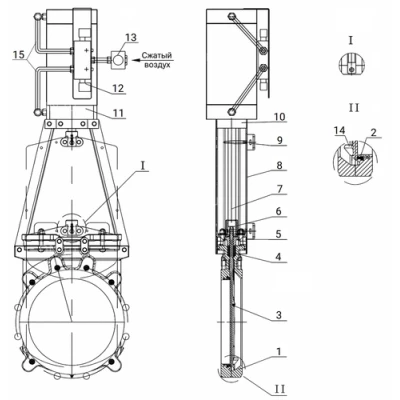

Материалы деталей задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду80 Ру16

№	Наименование	Материал
1	Корпус	нержавеющая сталь CF8/AISI 304 (аналог 12Х18Н9Л)
2	Стальное кольцо	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3	Шибер	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Набивка	PTFE
5	Прижимной фланец сальника	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
6	Патрон	сталь 45
7	Шток	сталь 45+Cr
8	Стойка	сталь А3 (аналог Ст3)
9	Концевой выключатель*	в комплект не входит и заказывается отдельно
10	Головная часть стойки	сталь A3 (аналог Cт3)
11	Пневмоцилиндр
12	Соленоидный клапан*	в комплект не входит и заказывается отдельно
13	Фильтр*	в комплект не входит и заказывается отдельно
14	Клин	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
15	Пневмотрубки*	в комплект не входит и заказывается отдельно

Материалы деталей задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду80 Ру16

Основные параметры пневмоцилиндра SC

Характеристика	Значение
Тип действия	двойного действия
Рабочая среда	сжатый воздух
Класс загрязненности	6 по ГОСТ 17433-80
Тип крепления	FA FB CA CB LB YB
Рабочий диапазон давления, бар	1 - 9
Максимально допустимое давление, бар	13,5
Диапазон рабочих температур, °С	от -5 до +70

Основные параметры пневмораспределителей DN.ru 4V210-08 DC24V

Характеристика	Значение
Конструкция	золотникового типа
Испытательное давление (проверка прочности корпуса. Не для эксплуатации!), бар	15
Рабочее давление (рекомендуемый диапазон для нормальной работы), бар	1,5 ÷ 8
Вид пневмораспределителя	5/2 пятилинейный, двухпозиционный
Рабочая среда	очищенный воздух (тонкость очистки 40 мкм)
Эффективная площадь сечения, мм2	16 (Cv = 0,89)
Температура эксплуатации, °C	от -20 до +70
Максимальная частота срабатывания	8 циклов в секунду
Ручное дублирование	есть
Степень защиты	IP 65
Соединение с пневмоприводом	через пневматические шланги
Крепление к поверхности	через сквозные отверстия в корпусе
Материал корпуса	анодированный алюминий
Размеры выхлопных портов (сброс в атмосферу)	2 - G1/4”
Размер портов отвода воздуха (в пневмопривод)	2 - G1/8”
Размер порта подвода воздуха (в пневмораспределитель)	G1/8”
Время отклика, сек	0,05
Напряжение питания, В	24DC
Мощность катушки	4,8 Вт
Средний ресурс, циклов	10 000 000
Вес, кг	0,22

Изображение пневмораспределителей DN.RU 4V210-08 DC24V

Деталировка пневмораспределителей Dn.ru 4V210-08 DC24V

№	Наименование детали
1	Соединитель
2	Гайка катушки
3	Катушка
4	Сердечник
5	Неподвижная пластина
6	Поршень
7	Комплект для запуска
8	Корпус
9	Уплотнительное кольцо
10	Крышка корпуса
11	Фиксирующий винт
12	Пружина золотника
13	Прокладка нижнего кожуха
14	Уплотнительное кольцо золотника
15	Золотник
16	Уплотнительное кольцо поршня
17	Основная пружина
18	Ручной дублер

Эскиз деталировки пневмораспределителей Dn.ru 4V210-08 DC24V
