Задвижка шиберная DN.ru GVKR3131M-1W-Fb-2P Ду80 Ру16 межфланцевая, шпиндель - выдвижной, корпус - нержав.сталь 304, шибер - нержав.сталь 304, уплотнение - металл, с пневмоприводом и пневмораспределителем 4V210-08 KUOIN 220В
Задвижка шиберная DN.ru GVKR3131M-1W-Fb-2P Ду80 Ру16 межфланцевая, шпиндель - выдвижной, корпус - нержав.сталь 304, шибер - нержав.сталь 304, уплотнение - металл, с пневмоприводом и пневмораспределителем 4V210-08 KUOIN 220В
Артикул: D040-10793
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 80 мм
Строительная длина: 51 мм
Температура: 250 °C
Тип присоединения: межфланцевый
Класс материала корпуса: нержавеющая сталь
Управление: С пневмоприводом
Напряжение питания: 220В
Конструкция шпинделя: выдвижной
Уплотнение: Металл
на 2026-02-22
88 143,78
  • $
  • €

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения и химической промышленности. Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Технические параметры задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду80 Ру16

ХарактеристикаЗначение
Номинальное давление задвижки PN, бар16
Температура рабочей среды t, °Cот - 20 до +250
Рабочая средавода, слабозагрязненные жидкости с содержанием взвешенных частиц до 5%
Направление потока средыодностороннее
Направление потока средыА ГОСТ 9544-2015
Тип управленияпневмоцилиндр
Присоединение к трубопроводумежфланцевое
Материал корпусанержавеющая сталь AISI 304 (аналог 08Х18Н10)
Материал шиберанержавеющая сталь AISI 304 (аналог 08Х18Н10)
Материал уплотненияметалл
Климатическое исполнениеУХЛ4 ГОСТ 15150-69
Сферы применениясистемы отопления и водоснабжения, промышленные трубопроводы.
Срок службы, лет15
Задвижки шиберные DN.ru GVKR3131M-1W-Fb-2P Ду80 Ру16 межфланцевые, шпиндель - выдвижной, корпус - нержав.сталь 304, шибер - нержав.сталь 304, уплотнение - металл, с пневмоприводом и пневмораспределителем 4V210-08 KUOIN 220В

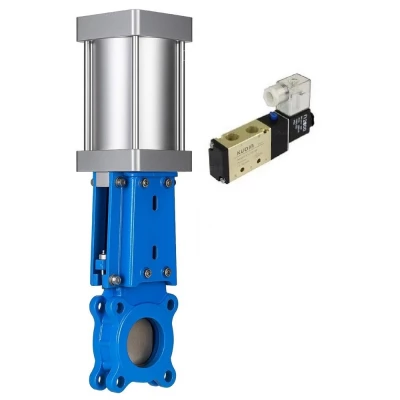

Изображение задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду80 Ру16

Габариты и размеры задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду80 Ру16

МодельDN, ммL, ммD, ммD1, ммD2, ммH, ммH1, ммN - Th
Ду8080512001601325436408-М16
Задвижки шиберные DN.ru GVKR3131M-1W-Fb-2P Ду80 Ру16 межфланцевые, шпиндель - выдвижной, корпус - нержав.сталь 304, шибер - нержав.сталь 304, уплотнение - металл, с пневмоприводом и пневмораспределителем 4V210-08 KUOIN 220В

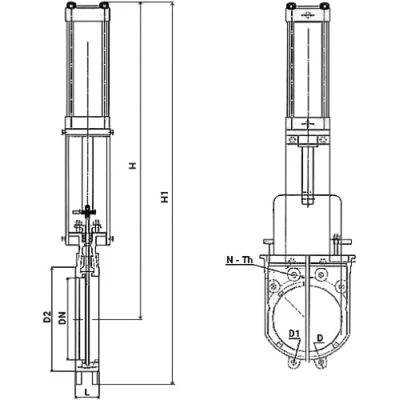

Эскиз габаритов задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду80 Ру16

Материалы деталей задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду80 Ру16

№НаименованиеМатериал
1Корпуснержавеющая сталь AISI 304 (аналог 08Х18Н10)
2Шибер (нож)нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3-4Болт / гайканержавеющая сталь AISI 304 (аналог 08Х18Н10)
5НабивкаPTFE
6Сальниковая набивканержавеющая сталь AISI 304 (аналог 08Х18Н10)
7-9Болт / гайканержавеющая сталь AISI 304 (аналог 08Х18Н10)
10Зажимной патронсталь 45
11Стойкасталь А3 (аналог Ст3)
12Опорасталь А3 (аналог Ст3)
13Пневмопривод
14Седловое уплотнениенержавеющая сталь AISI 304 (аналог 08Х18Н10)
Задвижки шиберные DN.ru GVKR3131M-1W-Fb-2P Ду80 Ру16 межфланцевые, шпиндель - выдвижной, корпус - нержав.сталь 304, шибер - нержав.сталь 304, уплотнение - металл, с пневмоприводом и пневмораспределителем 4V210-08 KUOIN 220В

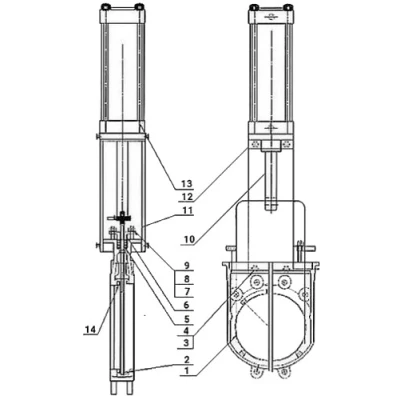

Материалы деталей задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду80 Ру16

Основные параметры пневмораспределителей DN.ru 4V210-08 220В AC KUOIN

ХарактеристикаЗначение
Конструкциязолотникового типа
Испытательное давление (проверка прочности корпуса. Не для эксплуатации!), бар15
Рабочее давление (рекомендуемый диапазон для нормальной работы), бар1,5 ÷ 8
Вид пневмораспределителя5/2 пятилинейный, двухпозиционный
Рабочая средаочищенный воздух (тонкость очистки 40 мкм)
Эффективная площадь сечения, мм216 (Cv = 0,89)
Температура эксплуатации, °Cот -20 до +70
Максимальная частота срабатывания8 циклов в секунду
Ручное дублированиеесть
Степень защитыIP 65
Соединение с пневмоприводомчерез пневматические шланги
Крепление к поверхностичерез сквозные отверстия в корпусе
Материал корпусаанодированный алюминий
Размеры выхлопных портов (сброс в атмосферу)2 - G1/4”
Размер портов отвода воздуха (в пневмопривод)2 - G1/8”
Размер порта подвода воздуха (в пневмораспределитель)G1/8”
Время отклика, сек0,05
Напряжение питания, В220AC
Мощность катушки5,5 ВА
Средний ресурс, циклов10 000 000
Вес, кг0,22
Изображение пневмораспределителей DN.RU 4V210-08 220В AC KUOIN

Изображение пневмораспределителей DN.RU 4V210-08 220В AC KUOIN

Деталировка пневмораспределителей Dn.ru 4V210-08 220В AC KUOIN

№Наименование детали
1Соединитель
2Гайка катушки
3Катушка
4Сердечник
5Неподвижная пластина
6Поршень
7Комплект для запуска
8Корпус
9Уплотнительное кольцо
10Крышка корпуса
11Фиксирующий винт
12Пружина золотника
13Прокладка нижнего кожуха
14Уплотнительное кольцо золотника
15Золотник
16Уплотнительное кольцо поршня
17Основная пружина
18Ручной дублер
Эскиз деталировки пневмораспределителей Dn.ru 4V210-08 220В AC KUOIN

Эскиз деталировки пневмораспределителей Dn.ru 4V210-08 220В AC KUOIN
