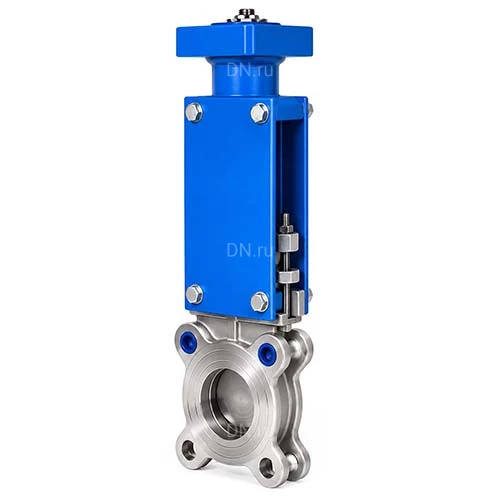

Задвижки шиберные DN.ru GVKR3131E-2W-Fb-304-ОСТ-EPDM Ду50-300 Ру10-16 межфланцевые с ОСТ-фланцем тип А и круглым штоком, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - EPDM, под электропривод

Задвижка шиберная DN.ru GVKRxxx-2W-Fb-ОСТ Ду50-300 Ру10-16 нержавеющая сталь, межфланцевая с ОСТ-фланцем и круглым штоком под электропривод предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности.

Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.

Технические данные задвижек шиберных DN.ru GVKR3131E-2W-Fb-316-ОСТ-EPDM Ду50-300 Ру10-16 межфланцевых с ОСТ-фланцем тип А и круглым штоком, уплотнение - EPDM, под электропривод

Номинальный диаметр DN, мм	50-300
Рабочее давление PN, бар	10-16
Температура рабочей среды t, ⁰C	от -20 до +120
Рабочая среда	вода, слабозагрязненные жидкости с содержанием взвешенных частиц до 5%
Направление потока	двустороннее
Материал корпуса	нержавеющая сталь AISI/SS 304 (аналог 08Х18Н10)
Уплотнение	EPDM
Тип управления	фланец ОСТ 26-07-763-73 под электропривод

Задвижки шиберные DN.ru GVKR3131E-2W-Fb-304-ОСТ-EPDM Ду50-300 Ру10-16 межфланцевые с ОСТ-фланцем тип А и круглым штоком, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - EPDM, под электропривод

Весогабаритные параметры задвижек шиберных DN.ru GVKR3131E-2W-Fb-316-ОСТ-EPDM Ду50-300 Ру10-16 межфланцевых с ОСТ-фланцем тип А и круглым штоком, уплотнение - EPDM, под электропривод

DN	L, мм	D, мм	D1, мм	D2, мм	H, мм	h1, мм	h2, мм	Вес, кг
50	48	160	125	99	285	3	4	8.5
65	48	185	145	118	310	3	4	10
80	51	200	160	132	346	3	4	12
100	51	220	180	156	384	3	4	14
125	51	250	210	184	432	3	4	20
150	57	280	240	212	478	3	4	25
200	70	340	295	266	572	3	4	35
250	70	400	350	319	650	3	4	50
300	76	450	400	370	745	3	4	68

Эскиз размеров задвижек шиберных DN.ru GVKR3131E-2W-Fb-316-ОСТ-EPDM Ду50-300 Ру10-16 межфланцевых с ОСТ-фланцем тип А и круглым штоком, уплотнение - EPDM, под электропривод

Материалы деталей задвижек шиберных DN.ru GVKR3131E-2W-Fb-316-ОСТ-EPDM Ду50-300 Ру10-16 межфланцевых с ОСТ-фланцем тип А и круглым штоком, уплотнение - EPDM, под электропривод

№	Наименование детали	Материал
1	Корпус	нержавеющая сталь AISI/SS 304 (аналог 08Х18Н10)
2	Шибер	нержавеющая сталь AISI/SS 304 (аналог 08Х18Н10)
3-4	Болт-гайка	сталь А2-сталь А4
5	Уплотнение	PTFE+графит
6	Сальниковая набивка	сталь WCB (аналог сталь 25Л)
7-9	Болт-гайка	сталь А2-сталь А4
10	Шток	нержавеющая сталь AISI/SS 304
11	Стойка	сталь А3
12	Седловое уплотнение	EPDM
13	Головная часть стойки	сталь WCB (аналог сталь 25Л)
14	Гайка	латунь
15	Штифт	сталь 45
16	Шплинт	сталь А3

Эскиз материалов задвижек шиберных DN.ru GVKR3131E-2W-Fb-316-ОСТ-EPDM Ду50-300 Ру10-16 межфланцевых с ОСТ-фланцем тип А и круглым штоком, уплотнение - EPDM, под электропривод
