Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или резервуара. Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Индукционный датчик – это датчик бесконтактного типа, предназначенный для контроля положения объектов из металлов. К другим материалам не чувствителен. Индукционные датчики успешно и широко используются для решения многих задач автоматизации процессов в производстве. Изготавливаются с нормально разомкнутыми и нормально замкнутыми контактами, но есть варианты и с обеими типами контакта одновременно. Работают за счет изменении параметров магнитного поля, создаваемого катушкой индуктивности внутри датчика. Блок подготовки воздуха предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы.
|
Технические характеристики задвижки шиберной DN.ru GVKR3131E-2W-Fb-2P Ду50-65 Ру16 с пневмоприводом, пневмораспределителем 4V210-08 220В KUOIN, индукционными датчиками LJ12A3-4-J/EZ 220В и БПВ AFC2000:
| Наименование |
Значение |
| Давление номинальное PN, бар |
16 |
| Тип присоединения |
межфланцевый |
| Среда |
вода, вода техническая |
| Тип управления |
пневмопривод |
| Применение |
водоснабжение, теплоснабжение, промышленность |
| Тип задвижки |
Шиберная |
| Температура рабочей среды, °С |
от -30 до +110 |
| Страна производитель |
Россия |
|

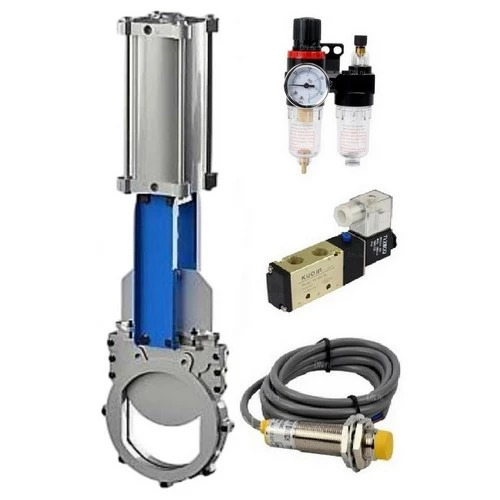

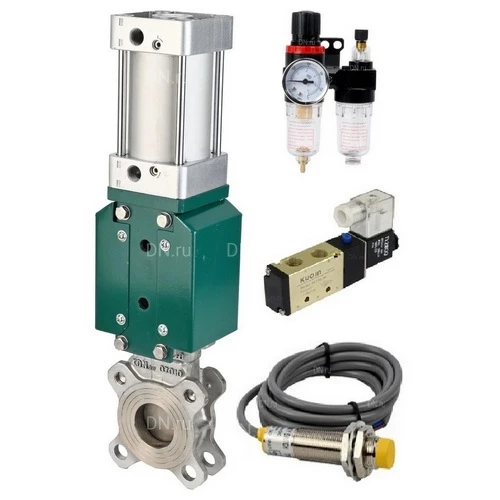

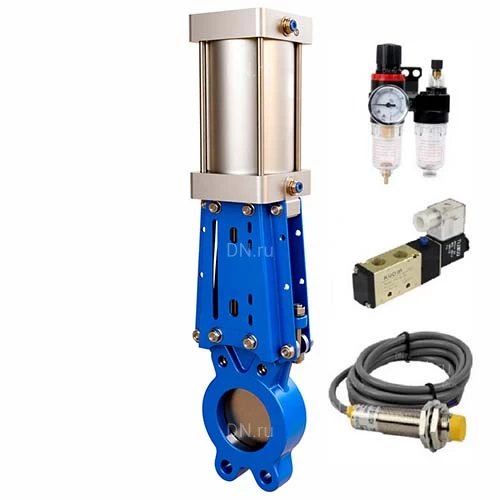

Задвижки шиберные DN.ru GVKR3131E-2W-Fb-2P Ду50-65 Ру16 межфланц, шпиндель - выдвижной, корпус - нерж.сталь 304, шибер - нерж.сталь 304, уплотнение - EPDM,WENZ, пн/привод, пн/распредел 4V210-08 220В KUOIN, индукц.датчики LJ12A3-4-J/EZ 220В и БПВ AFC2000
|
Габариты и размеры задвижки шиберной DN.ru GVKR3131E-2W-Fb-2P Ду50-65 Ру16 с пневмоприводом, пневмораспределителем 4V210-08 220В KUOIN, индукционными датчиками LJ12A3-4-J/EZ 220В и БПВ AFC2000:
| Модель |
Ду50 |
Ду65 |
| DN, мм |
50 |
65 |
| L, мм |
48 |
48 |
| D, мм |
165 |
185 |
| D1, мм |
125 |
145 |
| D2, мм |
99 |
118 |
| H1, мм |
524 |
592 |
| G, дюйм |
1/2 |
1/2 |
| N-Th |
4-М16 |
4-М16 |
| T, мм |
12 |
12 |
| Ød, мм |
18 |
18 |
| ⚫, мм |
2 |
2 |
| ⊕, мм |
2 |
2 |
|
Эскиз габаритов и размеров задвижки шиберной DN.ru GVKR3131E-2W-Fb-2P Ду50-65 Ру16 с пневмоприводом, пневмораспределителем 4V210-08 220В KUOIN, индукционными датчиками LJ12A3-4-J/EZ 220В и БПВ AFC2000 |
Таблица деталей и материалов задвижки шиберной DN.ru GVKR3131E-2W-Fb-2P Ду50-65 Ру16 с пневмоприводом, пневмораспределителем 4V210-08 220В KUOIN, индукционными датчиками LJ12A3-4-J/EZ 220В и БПВ AFC2000:
| № |
Наименование детали |
Материал |
| 1 |
Корпус |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 2 |
Подкладка |
EPDM |
| 3 |
Шибер |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 4 |
Уплотнение направляющей |
PTFE |
| 5 |
Седловое уплотнение |
EPDM+сталь |
| 6 |
Набивка |
PTFE |
| 7 |
Сальниковая набивка |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 8 |
Шток |
сталь 45+Cr |
| 9 |
Стойка |
сталь Q235 (аналог Cт3) |
| 10 |
Переключатель |
- |
| 11 |
Пневмоцилиндр |
- |
| 12 |
Соленоидный клапан |
- |
| 13 |
Фильтр |
- |
|
Эскиз деталей и материалов задвижки шиберной DN.ru GVKR3131E-2W-Fb-2P Ду50-65 Ру16 с пневмоприводом, пневмораспределителем 4V210-08 220В KUOIN, индукционными датчиками LJ12A3-4-J/EZ 220В и БПВ AFC2000 |
Технические параметры пневмоцилиндров SC
| Наименование |
Значение |
| Модель |
SC |
| Конструкция |
двойного действия |
| Рабочая среда |
сжатый воздух |
| Класс загрязненности |
6 по ГОСТ 17433-80 |
| Демпфирование |
регулируемое |
| Рабочий диапазон давления, бар |
1-9 |
| Диапазон рабочих температур, °С |
от -5 до +70 |
|
Габариты и размеры пневмоцилиндров SC:
| Модель |
SC 100x70 |
SC 100x85 |
| A, мм |
112 |
112 |
| A1, мм |
125 |
125 |
| A2, мм |
70 |
70 |
| A3, мм |
50 |
50 |
| A4, мм |
104 |
104 |
| h3, мм |
10 |
10 |
| h4, мм |
10 |
10 |
| N-M |
4-М8 |
4-М8 |
| n-d |
2-Ø8.2 |
2-Ø8.2 |
| B, мм |
112 |
112 |
| B1, мм |
75±0.5 |
75±0.5 |
| B2, мм |
32±0.5 |
32±0.5 |
| C, мм |
33 |
33 |
| D, мм |
Ø100 |
Ø100 |
| E, мм |
21 |
21 |
| F, мм |
6.2±0.1 |
6.2±0.1 |
| S, мм |
70±1 |
85±1 |
| H, мм |
96 |
111 |
| H1, мм |
35±1 |
34±1 |
| H2, мм |
12±0.5 |
12±0.5 |
| H3, мм |
24.5±1 |
24.5±1 |
| d1, мм |
10.2 |
10.2 |
|
Эскиз габаритов и размеров пневмоцилиндров SC |
Технические параметры пневмораспределителя DN.RU 4V210-08 KUOIN:
| Наименование |
Значение |
| Конструкция |
золотникового типа |
| Модель пневмораспределителя |
4V210-08 KUOIN |
| Испытательное давление (проверка прочности корпуса. Не для эксплуатации!), бар |
15 |
| Рабочее давление (рекомендуемый диапазон для нормальной работы), бар |
1.5 ÷ 1.8 |
| Вид пневмораспределителя |
5/2 пятилинейный, двухпозиционный |
| Рабочая среда |
очищенный воздух (тонкость очистки 40 мкм) |
| Эффективная площадь сечения, мм2 |
16 |
| Температура эксплуатации, °C |
от -20 до +70 |
| Максимальная частота срабатывания, цикл/сек |
8 |
| Ручное дублирование |
есть |
| Степень защиты, IP |
65 |
| Соединение с пневмоприводом |
через пневматические шланги |
| Крепление к поверхности |
через сквозные отверстия в корпусе |
| Материал корпуса |
анодированный алюминий |
| Размеры выхлопных портов (сброс в атмосферу) |
2 - G1/4″ |
| Размер портов отвода воздуха (в пневмопривод) |
2 - G1/8″ |
| Размер порта подвода воздуха (в пневмораспределитель) |
G1/8″ |
| Время отклика, сек |
0.05 |
| Вес, кг |
0.22 |
| Средний ресурс, циклов |
10 000 000 |
|
Пневмораспределитель DN.RU 4V210-08 KUOIN |
Технические параметры индукционных датчиков LJ12A3-4-J/EZ:
| Наименование |
Значение |
| Конструкция |
цилиндрическая |
| Тип датчика |
индукционный |
| Напряжение питания, В |
220 |
| Ток, мА |
400 |
| Состояние выхода |
нормально разомкнутый |
| Дистанция срабатывания, мм |
4 |
| Индикация срабатывания |
есть |
| Степень защиты, IP |
67 |
|
Индукционные датчики LJ12A3-4-J/EZ |
Технические параметры блока подготовки воздуха AFC2000:
| Наименование |
Значение |
| Рабочее давление, бар |
8 |
| Максимальное давление, бар |
10 |
| Регулируемый диапазон давления, бар |
0.5 - 9 |
| Давление разрушения, бар |
15 |
| Подсоединение воздуха, дюйм |
1/4″ |
| Рабочая температура, ⁰C |
от -5 до +60 |
| Размер фильтруемых частиц, мкм |
40 |
| Вязкость масла |
ISO VG 32 |
| Вес, кг |
0.395 |
|

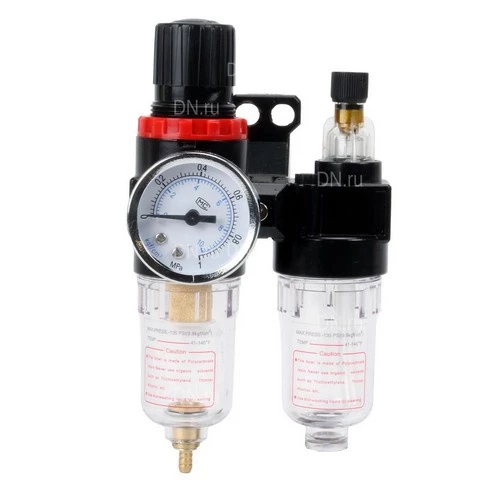

Блок подготовки воздуха AFC2000 |
Габариты и размеры блока подготовки воздуха AFC2000:
| Модель |
AFC2000 |
| A, мм |
162 |
| B, мм |
88 |
| C, мм |
139 |
| D, мм |
31 |
| E, мм |
53.5 |
| F, мм |
12 |
| G, мм |
8 |
| H, мм |
7 |
| I, мм |
13.3 |
| J, мм |
39 |
| K, мм |
5 |
| L, мм |
40 |
| M, мм |
32 |
| N, мм |
53 |
| O, мм |
29 |
| P, мм |
6 |
| R, мм |
41.5 |
|
Эскиз габаритов и размеров блока подготовки воздуха AFC2000 |
