Задвижки шиберные DN.ru GVKR3131M-1W-Fb-2P Ду50-200 Ру16 межфланцевые, с выдвижным шпинделем, корпус - сталь 304, уплотнение - METAL, управление - пневмопривод, WENZ

Сортировать по:
Поделиться ссылкой на подборку
Задвижка шиберная DN.ru GVKR3131M-1W-Fb-2P Ду50 Ру16 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом, WENZ
Артикул: D040-07916
Производитель: DN.ru, Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 50 мм
Строительная длина: 48 мм
Температура: 500 °C
Тип присоединения: межфланцевый
Класс материала корпуса: нержавеющая сталь
Управление: С пневмоприводом
Конструкция шпинделя: выдвижной
Уплотнение: Металл
на 2025-06-27
72 926,46
  • $
  • €
Задвижка шиберная DN.ru GVKR3131M-1W-Fb-2P Ду65 Ру16 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом, WENZ
Артикул: D040-07917
Производитель: DN.ru, Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 65 мм
Строительная длина: 48 мм
Температура: 500 °C
Тип присоединения: межфланцевый
Класс материала корпуса: нержавеющая сталь
Управление: С пневмоприводом
Конструкция шпинделя: выдвижной
Уплотнение: Металл
на 2025-06-27
76 020,17
  • $
  • €
Задвижка шиберная DN.ru GVKR3131M-1W-Fb-2P Ду80 Ру16 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом, WENZ
Задвижка шиберная DN.ru GVKR3131M-1W-Fb-2P Ду80 Ру16 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом, WENZ
Артикул: D040-09238
Производитель: DN.ru, Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 80 мм
Строительная длина: 51 мм
Температура: 500 °C
Тип присоединения: межфланцевый
Класс материала корпуса: нержавеющая сталь
Управление: С пневмоприводом
Конструкция шпинделя: выдвижной
Уплотнение: Металл
на 2025-06-27
80 019,58
  • $
  • €
Задвижка шиберная DN.ru GVKR3131M-1W-Fb-2P Ду100 Ру16 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом, WENZ
Артикул: D040-07238
Производитель: DN.ru, Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 100 мм
Строительная длина: 51 мм
Температура: 500 °C
Тип присоединения: межфланцевый
Класс материала корпуса: нержавеющая сталь
Управление: С пневмоприводом
Конструкция шпинделя: выдвижной
Уплотнение: Металл
на 2025-06-27
85 211,59
  • $
  • €
Задвижка шиберная DN.ru GVKR3131M-1W-Fb-2P Ду125 Ру16 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом, WENZ
Артикул: D040-07915
Производитель: DN.ru, Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 125 мм
Строительная длина: 57 мм
Температура: 500 °C
Тип присоединения: межфланцевый
Класс материала корпуса: нержавеющая сталь
Управление: С пневмоприводом
Конструкция шпинделя: выдвижной
Уплотнение: Металл
на 2025-06-27
100 950,07
  • $
  • €
Задвижка шиберная DN.ru GVKR3131M-1W-Fb-2P Ду150 Ру16 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом, WENZ
Артикул: D040-07866
Производитель: DN.ru, Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 150 мм
Строительная длина: 57 мм
Температура: 500 °C
Тип присоединения: межфланцевый
Класс материала корпуса: нержавеющая сталь
Управление: С пневмоприводом
Конструкция шпинделя: выдвижной
Уплотнение: Металл
на 2025-06-27
102 164,52
  • $
  • €
Задвижка шиберная DN.ru GVKR3131M-1W-Fb-2P Ду200 Ру16 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом, WENZ
Артикул: D040-07804
Производитель: DN.ru, Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 200 мм
Строительная длина: 70 мм
Температура: 500 °C
Тип присоединения: межфланцевый
Класс материала корпуса: нержавеющая сталь
Управление: С пневмоприводом
Конструкция шпинделя: выдвижной
Уплотнение: Металл
на 2025-06-27
172 058,15
  • $
  • €

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности.

Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.

Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или резервуара.

Основные технические характеристики задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду50-200 Ру16 управление - пневмопривод

Параметры Значения
Бренд DN.ru
Номинальный диаметр DN, мм 50-200
Номинальное давление PN, бар 16
Температура рабочей среды, °C от -60 до 500
Рабочая среда вода, кислоты, вязкие среды, сточные воды, порошковые и кристаллизованные среды, пульпа
Класс герметичности B
Тип управления пневмопривод
Присоединение к трубопроводу межфланцевое
Номинальное давление фланцев, бар DN50÷150 – 10/16
DN200 – 16
Материал корпуса Нержавеющая сталь AISI/SS 304/08Х18Н10
Применение Инженерные сети, Системы водоотведения
Срок службы, лет 15
Страна производитель Китай

Видео задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду50-200 Ру16 управление - пневмопривод

Габаритные и установочные размеры задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду50-200 Ру16 управление - пневмопривод

Модель Размер в мм
DN L D D1 D2 D0 H1 T d ● ⊕ N-Th G
Ду50 Ру16 504816512599 10041712182 24-М161/2″
Ду65 Ру16 6548185145118 10046012182 24-М161/2″
Ду80 Ру16 8051200160132 10051012182 68-М161/2″
Ду100 Ру16 10051220180156 10060012182 68-М161/2″
Ду125 Ру16 12557250210184 10062814182 68-М161/2″
Ду150 Ру16 15057285240211 12578014232 68-М201/2″
Ду200 Ру16 20070340295266 12588018234 812-М201/2″
Задвижки шиберные DN.ru GVKR3131M-1W-Fb-2P Ду50-200 Ру16 межфланцевые, с выдвижным шпинделем, корпус - сталь 304, уплотнение - METAL, управление - пневмопривод, WENZ

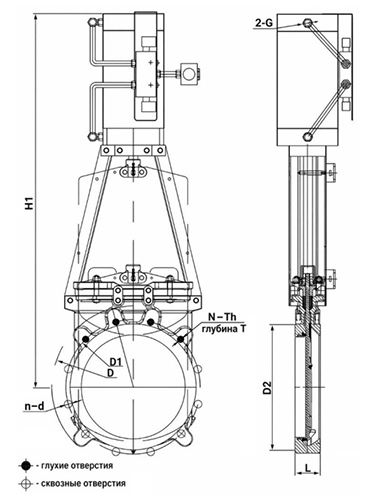

Эскиз размеров задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду50-200 Ру16 управление - пневмопривод

Материалы задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду50-200 Ру16 управление - пневмопривод

№ Наименование детали Материал
1 Корпус нержавеющая сталь AISI 304 (аналог 08Х18Н10)
2 Подкладка EPDM
3 Стальное кольцо нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4 Шибер нержавеющая сталь AISI 304 (аналог 08Х18Н10)
5 Уплотнение направляющей PTFE
6 Набивка PTFE
7 Сальниковая набивка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
8 Патрон сталь WCB (аналог 25Л)
9 Шток сталь 45+Cr
10 Стойка сталь Q235 (аналог Cт3)
11 Переключатель -
12 Головная часть стойки чугун GGG40 (аналог ВЧ40)
13 Пневмоцилиндр -
14 Соленоидный клапан -
15 Фильтр -
16 Клин нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Задвижки шиберные DN.ru GVKR3131M-1W-Fb-2P Ду50-200 Ру16 межфланцевые, с выдвижным шпинделем, корпус - сталь 304, уплотнение - METAL, управление - пневмопривод, WENZ

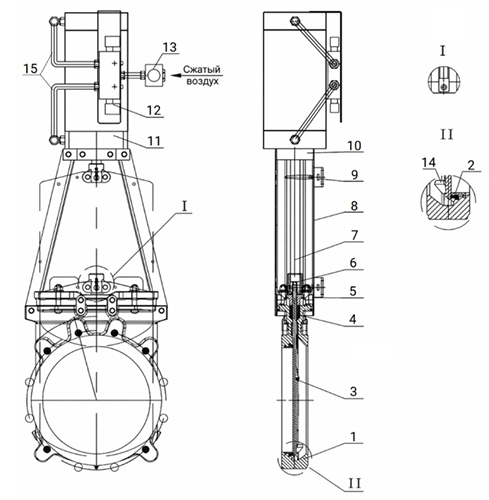

Эскиз материалов задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду50-200 Ру16 управление - пневмопривод

Основные технические характеристики пневмоцилиндров SC 100x70-SC 125x220

DN задвижки DN50 DN65 DN80 DN100 DN125 DN150 DN200
модель пневмоцилиндра SC 100x70 SC 100x85 SC 100x110 SC 100x120 SC 100x145 SC 125x170 SC 125x220
Основные характеристики пневмоцилиндров
SC 100x70 SC 100x85 SC 100x110 SC 100x120 SC 100x145 SC 125x170 SC 125x220
Тип действия двойного действия
Рабочая среда сжатый воздух:
  • класс загрязненности 6 по ГОСТ 17433-80;
  • при температуре окружающего воздуха от +5°C до +50°C точка росы на 10°C ниже, чем температура окружающей среды;
  • при температуре ниже +5°C точка росы на 5°C ниже, чем температура окружающей среды.
Тип крепления FA FB CA CB LB YB
Демпфирование регулируемое
Рабочий диапазон давления, бар 1-9
Максимально допустимое давление, бар 13,5
Диапазон рабочих температур, °С -5 ÷ 70
Диапазон скоростей, мм/с 50 - 800
Диаметр поршня, мм 100 100 100 100 100 125 125
Ход штока, мм 70 85 110 120 145 170 220
