Задвижки шиберные DN.ru GVKR3131E-1W-Fb-S Ду65-100 Ру16 односторонние, межфланцевые, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал, WENZ

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.

Технические характеристики задвижек шиберных DN.ru GVKR3131E-1W-Fb-S Ду65-100 Ру16 односторонних, межфланцевых, управление - штурвал, WENZ:

Наименование Значение
Давление номинальное PN, бар 16
Тип присоединения межфланцевый
Среда вода, вода техническая
Тип управления ручной
Применение водоснабжение, теплоснабжение, промышленность
Тип задвижки Шиберная
Температура рабочей среды, °С от -30 до +110
Страна производитель Россия
Задвижки шиберные DN.ru GVKR3131E-1W-Fb-S Ду65-100 Ру16 односторонние, межфланцевые, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал, WENZ

Задвижки шиберные DN.ru GVKR3131E-1W-Fb-S Ду65-100 Ру16 односторонние, межфланцевые, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал, WENZ

Габариты и размеры задвижек шиберных DN.ru GVKR3131E-1W-Fb-S Ду65-100 Ру16 односторонних, межфланцевых, управление - штурвал, WENZ:

Модель DN, мм L, мм D, мм D1, мм D2, мм D0, мм H1, мм N-Th T, мм Ød, мм
Ду65 65 48 185 145 118 200 320 4-М16 12 18 2 2
Ду100 100 51 220 180 156 240 395 8-М16 12 18 2 6
Задвижки шиберные DN.ru GVKR3131E-1W-Fb-S Ду65-100 Ру16 односторонние, межфланцевые, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал, WENZ

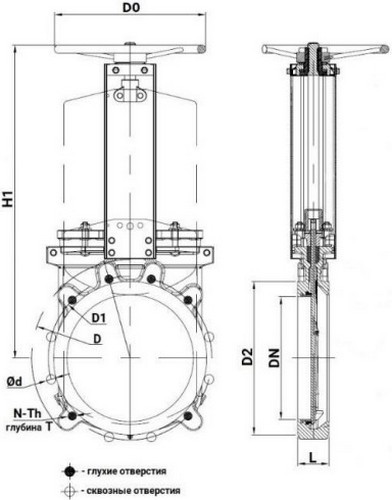

Эскиз габаритов и размеров задвижек шиберных DN.ru GVKR3131E-1W-Fb-S Ду65-100 Ру16 односторонних, межфланцевых, управление - штурвал, WENZ

Таблица деталей и материалов задвижек шиберных DN.ru GVKR3131E-1W-Fb-S Ду65-100 Ру16 односторонних, межфланцевых, управление - штурвал, WENZ:

Наименование детали Материал
1 Корпус нержавеющая сталь AISI 304 (аналог 08Х18Н10)
2 Уплотнение EPDM
3 Кольцо нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4 Шибер нержавеющая сталь AISI 304 (аналог 08Х18Н10)
5 Уплотнение направляющей PTFE
6 Набивка PTFE
7 Сальник нержавеющая сталь AISI 304 (аналог 08Х18Н10)
8 Патрон сталь WCB (аналог 25Л)
9 Шток нержавеющая сталь AISI 304 (аналог 08Х18Н10)
10 Стойка сталь Q235 (аналог Cт3)
11 Штурвал чугун GGG40 (аналог ВЧ40)
12 Крышка сталь Q235 (аналог Cт3)
13 Клин нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Задвижки шиберные DN.ru GVKR3131E-1W-Fb-S Ду65-100 Ру16 односторонние, межфланцевые, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал, WENZ

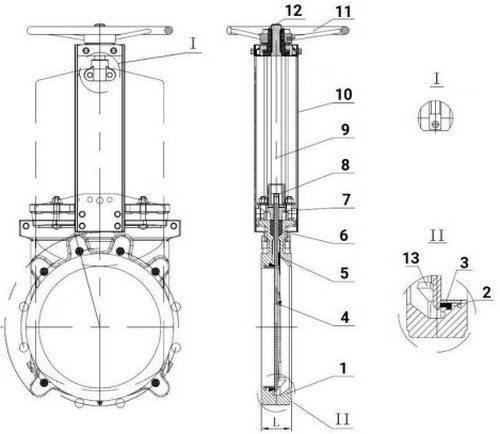

Эскиз деталей и материалов задвижек шиберных DN.ru GVKR3131E-1W-Fb-S Ду65-100 Ру16 односторонних, межфланцевых, управление - штурвал, WENZ
