Задвижки шиберные DN.ru GVKR3131M-1W-Fb-2P Ру с уплотнением «металл-металл» предназначена для полного перекрытия или регулирования потока рабочей среды в магистральных и технологических трубопроводах, перемещающих вязкие, порошкообразные, загрязненные или агрессивные рабочие среды, в том числе при повышенных температурных режимах. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Герметичность шиберной задвижки в закрытом состоянии обеспечивается прижатием шибера к уплотнению под воздействием давления рабочей среды. Защитный кожух закрывает и эффективно защищает резьбу и поверхность штока от коррозии под воздействием внешней среды. Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или из резервуара. |
Общие параметры задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P
|
Номинальный диаметр DN, мм
|
80 - 125
|
|
Максимальное рабочее давление Рр, бар
|
16
|
|
Температура рабочей среды t, ⁰C
|
от – 20 до +120
|
|
Рабочая среда
|
вода, пульпа, cточные воды, вязкие, порошковые и кристаллизованные среды, слабые растворы азотной (50% - до +20°C; 20% - до +80°C) и органических кислот (уксусная, лимонная - до +100°C) с контролем развития коррозии
|
|
Направление потока среды
|
одностороннее
|
|
Класс герметичности
|
А ГОСТ 9544-2015
|
|
Тип управления
|
пневмоцилиндр
|
|
Присоединение к трубопроводу
|
межфланцевое
|
|
Материал корпуса
|
нержавеющая сталь CF8/AISI 304 (аналог 12Х18Н9Л)
|
|
Климатическое исполнение
|
У5; У5.1 по ГОСТ 15150-69
|
|
Сферы применения
|
системы водоочистки и канализации, инженерные сети (кроме систем питьевого водопровода)
|
|
Задвижки шиберные DN.ru GVKR3131M-1W-Fb-2P Ду80-125 Ру16 межфланцевые, с выдвижным штоком, корпус - нерж. сталь CF8/AISI 304, нож - нерж. сталь 304, уплотнение - металл, направление рабочей среды - 1-стороннее, управление - пневмопривод
|
Габариты задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P
|
DN
|
L
|
D
|
D1
|
D2
|
H
|
H1
|
T
|
G, дюйм
|
N - Th, шт – резьба
|
n - Ød, шт – резьба
|
Вес, кг
|
|
|
мм
|
|
80
|
51
|
200
|
160
|
132
|
543
|
640
|
12
|
1/2
|
8 – М16
|
4 – 18
|
9,5
|
|
125
|
57
|
250
|
210
|
184
|
688
|
810
|
12
|
1/2
|
8 – М16
|
4 – 18
|
13
|
|

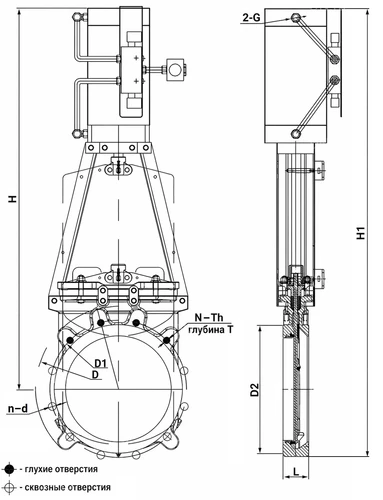

Эскиз габариты задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P
|
Спецификация материалов задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P
|
№ п/п
|
Наименование детали
|
Материал
|
|
1
|
Корпус
|
нержавеющая сталь CF8/AISI 304 (аналог 12Х18Н9Л)
|
|
2
|
Стальное кольцо
|
нержавеющая сталь AISI 304 (аналог 08Х18Н10)
|
|
3
|
Шибер
|
нержавеющая сталь AISI 304 (аналог 08Х18Н10)
|
|
4
|
Набивка
|
PTFE
|
|
5
|
Прижимной фланец сальника
|
нержавеющая сталь AISI 304 (аналог 08Х18Н10)
|
|
6
|
Патрон
|
сталь 45
|
|
7
|
Шток
|
сталь 45+Cr
|
|
8
|
Стойка
|
сталь A3 (аналог Cт3)
|
|
9
|
Концевой выключатель*
|
-
|
|
10
|
Головная часть стойки
|
сталь A3 (аналог Cт3)
|
|
11
|
Пневмоцилиндр
|
-
|
|
12
|
Соленоидный клапан*
|
-
|
|
13
|
Фильтр*
|
-
|
|
14
|
Клин
|
нержавеющая сталь AISI 304 (аналог 08Х18Н10)
|
|
15
|
Пневмотрубки*
|
-
|
* - позиции 9, 12, 13 и 15 в комплект не входят и заказываются отдельно |

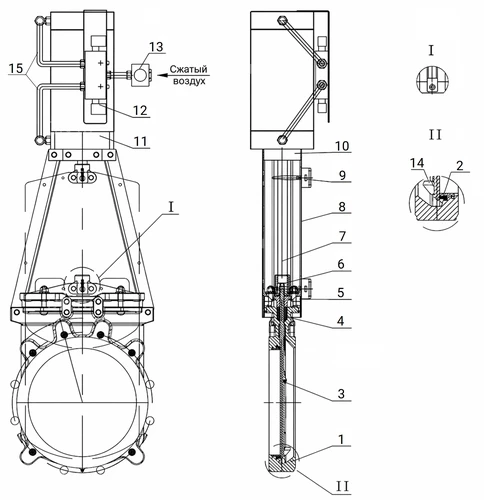

Эскиз материалов задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P
|
Характеристики пневмопривода DN.ru задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду50-125 Ру16
|
Модель пневмоцилиндра
|
DN50
|
DN65
|
DN80
|
DN100
|
|
SC 80x65
|
SC 100x80
|
SC 100x95
|
SC 100x115
|
|
DN125
|
DN150
|
DN200
|
|
SC 125x145
|
SC 125x170
|
SC 160x220
|
|
Основные характеристики пневмоцилиндров
|
|
|
SC 80x65
|
SC 100x80
|
SC 100x95
|
SC 100x115
|
SC 125x145
|
SC 125x170
|
SC 160x220
|
|
Тип действия
|
двойного действия
|
|
Рабочая среда
|
воздух тонкой очистки 25 мкм
|
|
Тип крепления
|
FA FB CA CB LB YB
|
|
Демпфирование
|
регулируемое
|
|
Рабочий диапазон давления, бар
|
1 - 9
|
Максимально допустимое
давление, бар
|
13,5
|
Диапазон рабочих
температур, °С
|
-5 ÷ 70
|
|
Диапазон скоростей, мм/с
|
50 - 800
|
|
Стандарт
|
ISO 15552 (ISO 6431)
|
|
Диаметр поршня, мм
|
80
|
100
|
100
|
100
|
125
|
125
|
160
|
|
Ход штока, мм
|
65
|
80
|
95
|
115
|
145
|
170
|
220
|
|
Присоединительные диаметры
|
G1/4
|
G3/8
|
G3/8
|
G1/2
|
G1/2
|
G1/2
|
G1/2
|
|
