Задвижка шиберная предназначена для полного перекрытия или регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и промышленных трубопроводах. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или резервуара. Сила движения штока пневмоцилиндра, жестко связанного со штоком задвижки, передается на шток трубопроводной арматуры и позволяет перемещать шибер при открытии/закрытии. Индукционный датчик – это датчик бесконтактного типа, предназначенный для контроля положения объектов из металлов. К другим материалам не чувствителен. Индукционные датчики успешно и широко используются для решения многих задач автоматизации процессов в производстве. Изготавливаются с нормально разомкнутыми и нормально замкнутыми контактами, но есть варианты и с обеими типами контакта одновременно. Работают за счет изменении параметров магнитного поля, создаваемого катушкой индуктивности внутри датчика.
|
Технические характеристики задвижек шиберных DN.ru GVKR3131E-2W-Fb-2P Ду50-65 Ру16:
| Наименование |
Значение |
| Тип присоединения |
межфланцевый |
| Среда |
вода, кислоты, щелочи, сточные воды, гликоль, спирт, пульпа, полярные растворители, кетоны |
| Тип управления |
пневмопривод |
| Применение |
водоснабжение, промышленность |
| Тип задвижки |
Шиберная |
| Температура рабочей среды, °С |
от -30 до +110 |
| Страна производитель |
Россия |
|

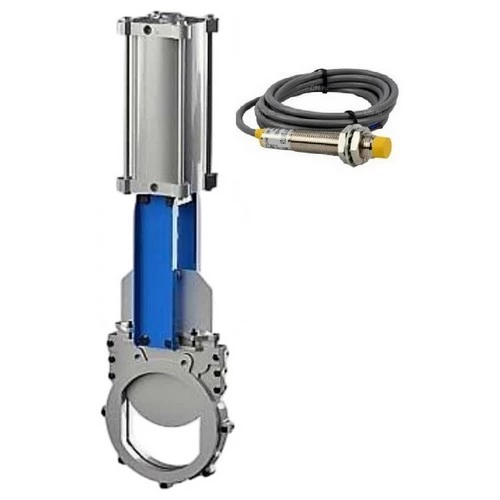

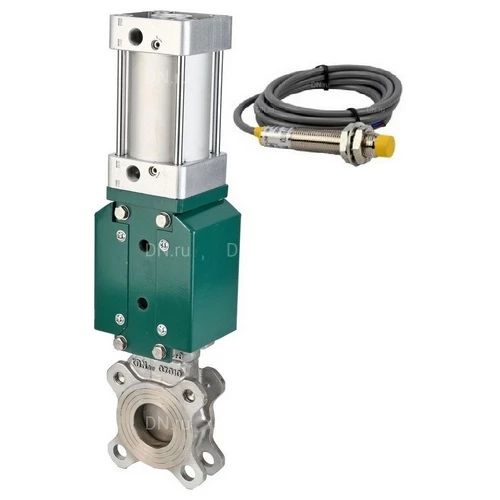

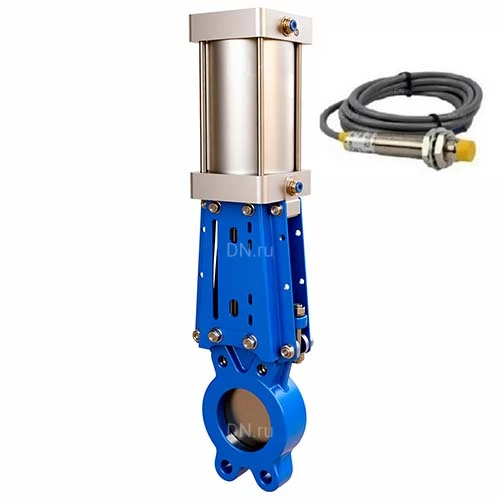

Задвижки шиберные DN.ru GVKR3131E-2W-Fb-2P Ду50-65 Ру16 WENZ межфланцевые, шток - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом и индукционными датчиками LJ12A3-4-Z/EX 24В |
Габариты и размеры задвижек шиберных DN.ru GVKR3131E-2W-Fb-2P Ду50-65 Ру16:
| DN |
L, мм |
ØD, мм |
ØD1, мм |
ØD2, мм |
H1, мм |
G, дюйм |
N – Th, шт – резьба |
T, мм |
n – Ød, шт – мм |
| 50 |
48 |
165 |
125 |
99 |
524 |
1/2″ |
4 – M16 |
12 |
2 – 18 |
| 65 |
48 |
185 |
145 |
118 |
592 |
1/2″ |
4 – M16 |
12 |
2 – 18 |
| 100 |
51 |
220 |
180 |
156 |
743 |
1/2″ |
4 – M16 |
12 |
6 – 18 |
| 125 |
57 |
250 |
210 |
184 |
855 |
1/2″ |
4 – M16 |
12 |
6 – 18 |
| 150 |
57 |
285 |
240 |
211 |
969 |
1/2″ |
4 – M20 |
14 |
6 – 23 |
| 200 |
70 |
340 |
295 |
266 |
1295 |
1/2″ |
8 – M20 |
16 |
8 – 23 |
* N - общее количество глухих отверстий с двух сторон |
Эскиз габаритов и размеров задвижек шиберных DN.ru GVKR3131E-2W-Fb-2P Ду50-65 Ру16 |
Таблица деталей и материалов задвижек шиберных DN.ru GVKR3131E-2W-Fb-2P Ду50-65 Ру16:
| № п/п |
Наименование детали |
Материал |
| 1 |
Корпус |
нержавеющая сталь CF8/AISI 304 (аналог 12Х18Н9Л) |
| 2 |
Уплотнительное кольцо |
EPDM |
| 3 |
Шибер |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 4 |
Уплотнение направляющей |
PTFE |
| 5 |
U - образный уплотнитель |
EPDM+сталь |
| 6 |
Набивка |
PTFE |
| 7 |
Втулка |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 8 |
Шток |
сталь 45+Cr |
| 9 |
Стойка |
сталь Q235 (аналог Ст3) |
| 10 |
Концевой выключатель* |
в комплект не входят и заказываются отдельно |
| 11 |
Пневмоцилиндр |
- |
| 12 |
Соленоидный клапан* |
в комплект не входят и заказываются отдельно |
| 13 |
Фильтр* |
в комплект не входят и заказываются отдельно |
| 14 |
Пневмотрубки* |
в комплект не входят и заказываются отдельно |
|
Эскиз деталей и материалов задвижек шиберных DN.ru GVKR3131E-2W-Fb-2P Ду50-65 Ру16 |
Технические параметры пневмоцилиндров SC
| Наименование |
Значение |
| Модель |
SC |
| Конструкция |
двойного действия |
| Рабочая среда |
сжатый воздух |
| Класс загрязненности |
6 по ГОСТ 17433-80 |
| Рабочий диапазон давления, бар |
1-9 |
| Диапазон рабочих температур, °С |
от -5 до +70 |
|
Технические параметры индукционных датчиков LJ12A3-4-Z/EX 24В
| Наименование |
Значение |
| Конструкция |
цилиндрическая |
| Тип датчика |
индукционный |
| Ток, мА |
400 |
| Дистанция срабатывания, мм |
4 |
| Индикация срабатывания |
есть |
| Степень защиты, IP |
67 |
|

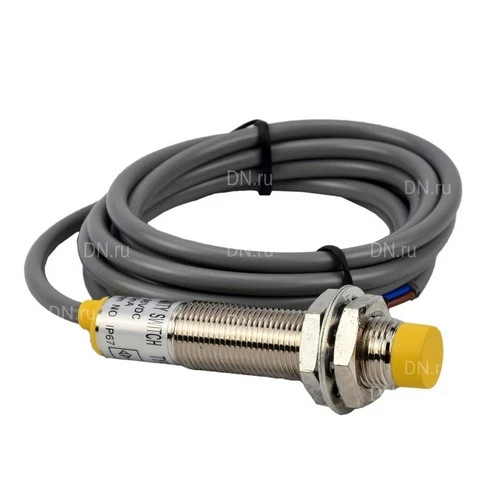

Индукционные датчики LJ12A3-4-Z/EX 24В
|
