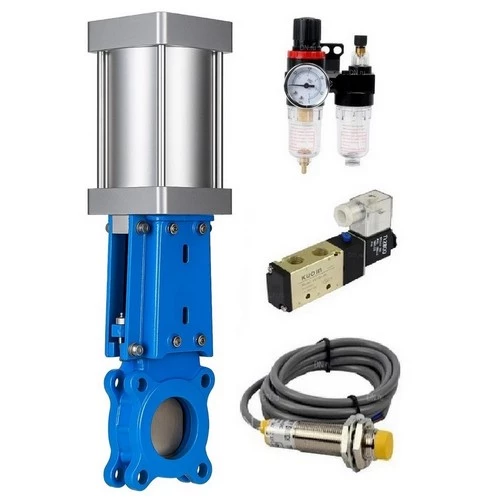

Задвижки шиберные DN.ru GVKR3131M-1W-Fb-2P Ду150 Ру10 WENZ односторонние, межфланцевые, шток - выдвижной, корпус - нерж.сталь 304, шибер - нерж.сталь 304, металл, пн.привод, пн.распределит 4V210-08 AC220V, датчики LJ12A3-4-J/EZ 220В и БПВ AFC2000 купить в Москве и РФ

Задвижка шиберная с уплотнением «металл-металл» предназначена для полного перекрытия или регулирования потока рабочей среды в магистральных и технологических трубопроводах, перемещающих вязкие, порошкообразные, загрязненные или агрессивные рабочие среды, в том числе при повышенных температурных режимах.

Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или резервуара. Сила движения штока пневмопривода, жестко связанного со штоком задвижки, передается на шток трубопроводной арматуры и позволяет перемещать шибер при открытии/закрытии.

Технические характеристики задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду150 Ру10:

Наименование	Значение
Тип присоединения	межфланцевый
Среда	вода, кислоты, вязкие среды, сточные воды, порошковые и кристаллизованные среды, пульпа
Тип управления	пневмопривод
Применение	Системы водоочистки и канализации, инженерные сети
Тип задвижки	Шиберная
Температура рабочей среды, °С	от -30 до +260
Страна производитель	Россия

Задвижки шиберные DN.ru GVKR3131M-1W-Fb-2P Ду150 Ру10 WENZ односторонние, межфланцевые, шток - выдвижной, корпус - нерж.сталь 304, шибер - нерж.сталь 304, металл, пн.привод, пн.распределит 4V210-08 AC220V, датчики LJ12A3-4-J/EZ 220В и БПВ AFC2000

Габариты и размеры задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду150 Ру10:

Модель

DN, мм

L, мм

D, мм

D1, мм

D2, мм

C, мм

H1, мм

G, дюйм

N-Th, мм

T, мм

Ød, мм

n, шт

Ду150

150

285

240

211

125

780

1/2

4-М20

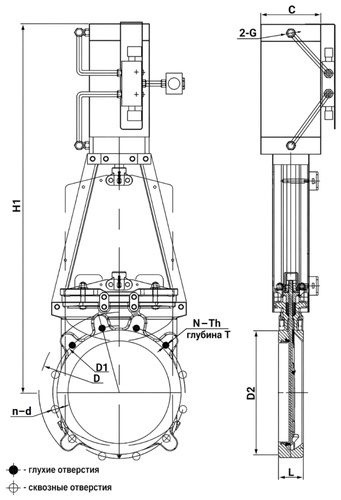

Эскиз габаритов и размеров задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду150 Ру10

Таблица деталей и материалов задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду150 Ру10:

№ п/п	Наименование детали	Материал
1	Корпус	нержавеющая сталь CF8/AISI 304 (аналог 12Х18Н9Л)
2	Стальное кольцо	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3	Шибер	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Набивка	PTFE
5	Втулка	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
6	Патрон	сталь WCB (аналог 25Л)
7	Шток	сталь 45+Cr
8	Стойка	сталь Q235 (аналог Ст3)
9	Концевой выключатель*	-
10	Головная часть стойки	чугун GGG40 (аналог ВЧ40)
11	Пневмоцилиндр	-
12	Соленоидный клапан*	-
13	Фильтр*	-
14	Клин	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
15	Пневмотрубки*	-
* - позиции 9, 12, 13 и 15 в комплект не входят и заказываются отдельно.

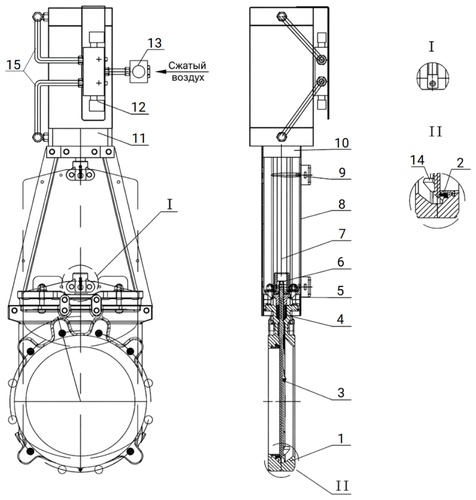

Эскиз деталей и материалов задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду150 Ру10

Технические параметры пневмоцилиндров SC

Наименование	Значение
Модель	SC
Конструкция	двойного действия
Рабочая среда	сжатый воздух
Класс загрязненности	6 по ГОСТ 17433-80
Рабочий диапазон давления, бар	1-9
Диапазон рабочих температур, °С	от -5 до +70

Технические параметры пневмораспределителя DN.RU 4V210-08 KUOIN:

Наименование	Значение
Конструкция	золотникового типа
Модель пневмораспределителя	4V210-08 KUOIN
Испытательное давление (проверка прочности корпуса. Не для эксплуатации!), бар	15
Рабочее давление (рекомендуемый диапазон для нормальной работы), бар	1.5 ÷ 1.8
Вид пневмораспределителя	5/2 пятилинейный, двухпозиционный
Рабочая среда	очищенный воздух (тонкость очистки 40 мкм)
Эффективная площадь сечения, мм2	16
Температура эксплуатации, °C	от -20 до +70
Максимальная частота срабатывания, цикл/сек	8
Ручное дублирование	есть
Степень защиты, IP	65
Соединение с пневмоприводом	через пневматические шланги
Крепление к поверхности	через сквозные отверстия в корпусе
Материал корпуса	анодированный алюминий
Размеры выхлопных портов (сброс в атмосферу)	2 - G1/4″
Размер портов отвода воздуха (в пневмопривод)	2 - G1/8″
Размер порта подвода воздуха (в пневмораспределитель)	G1/8″
Время отклика, сек	0.05
Вес, кг	0.22
Средний ресурс, циклов	10 000 000

Пневмораспределитель DN.RU 4V210-08 KUOIN

Технические параметры индукционных датчиков LJ12A3-4-J/EZ 220В:

Наименование	Значение
Конструкция	цилиндрическая
Тип датчика	индукционный
Напряжение питания, В	220
Ток, мА	400
Состояние выхода	нормально разомкнутый
Дистанция срабатывания, мм	4
Индикация срабатывания	есть
Степень защиты, IP	67

Индукционные датчики LJ12A3-4-J/EZ 220В

Технические параметры блока подготовки воздуха AFC2000:

Наименование	Значение
Рабочее давление, бар	8
Максимальное давление, бар	10
Регулируемый диапазон давления, бар	0.5 - 9
Давление разрушения, бар	15
Подсоединение воздуха, дюйм	1/4″
Рабочая температура, ⁰C	от -5 до +60
Размер фильтруемых частиц, мкм	40
Вязкость масла	ISO VG 32
Вес, кг	0.395

Блок подготовки воздуха AFC2000

Габариты и размеры блока подготовки воздуха AFC2000:

Модель	AFC2000
A, мм	162
B, мм	88
C, мм	139
D, мм	31
E, мм	53.5
F, мм	12
G, мм	8
H, мм	7
I, мм	13.3
J, мм	39
K, мм	5
L, мм	40
M, мм	32
N, мм	53
O, мм	29
P, мм	6
R, мм	41.5

Эскиз габаритов и размеров блока подготовки воздуха AFC2000
