Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или резервуара. Индукционный датчик – это датчик бесконтактного типа, предназначенный для контроля положения объектов из металлов. К другим материалам не чувствителен. Индукционные датчики успешно и широко используются для решения многих задач автоматизации процессов в производстве. Изготавливаются с нормально разомкнутыми и нормально замкнутыми контактами, но есть варианты и с обеими типами контакта одновременно. Работают за счет изменении параметров магнитного поля, создаваемого катушкой индуктивности внутри датчика.
|
Технические характеристики задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду150 Ру10 односторонних, межфланцевых, WENZ, с пневмоприводом и индукционными датчиками LJ12A3-4-Z/EX 24В:
| Наименование |
Значение |
| Давление номинальное PN, бар |
10 |
| Тип присоединения |
межфланцевый |
| Среда |
вода, вода техническая |
| Тип управления |
пневмопривод |
| Применение |
водоснабжение, теплоснабжение, промышленность |
| Тип задвижки |
Шиберная |
| Температура рабочей среды, °С |
от -60 до +500 |
| Страна производитель |
Россия |
|

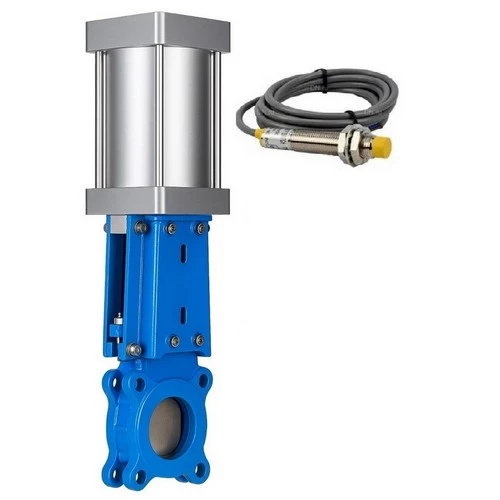

Задвижки шиберные DN.ru GVKR3131M-1W-Fb-2P Ду150 Ру10 односторонние, межфланцевые, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - металл, WENZ, с пневмоприводом и индукционными датчиками LJ12A3-4-Z/EX 24В |
Габариты и размеры задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду150 Ру10 односторонних, межфланцевых, WENZ, с пневмоприводом и индукционными датчиками LJ12A3-4-Z/EX 24В:
| Модель |
DN, мм |
L, мм |
D, мм |
D1, мм |
D2, мм |
D0, мм |
H1, мм |
G, дюйм |
N-Th, мм |
T, мм |
Ød, мм |
⬤ |
⊕ |
| Ду150 |
150 |
57 |
285 |
240 |
211 |
125 |
780 |
1/2 |
8-М20 |
14 |
23 |
2 |
6 |
|
Эскиз габаритов и размеров задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду150 Ру10 односторонних, межфланцевых, WENZ, с пневмоприводом и индукционными датчиками LJ12A3-4-Z/EX 24В |
Таблица деталей и материалов задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду150 Ру10 односторонних, межфланцевых, WENZ, с пневмоприводом и индукционными датчиками LJ12A3-4-Z/EX 24В:
| № |
Наименование детали |
Материал |
| 1 |
Корпус |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 2 |
Подкладка |
EPDM |
| 3 |
Стальное кольцо |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 4 |
Шибер |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 5 |
Уплотнение направляющей |
PTFE |
| 6 |
Набивка |
PTFE |
| 7 |
Сальниковая набивка |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 8 |
Патрон |
сталь WCB (аналог 25Л) |
| 9 |
Шток |
сталь 45+Cr |
| 10 |
Стойка |
сталь Q235 (аналог Cт3) |
| 11 |
Переключатель |
- |
| 12 |
Головная часть стойки |
чугун GGG40 (аналог ВЧ40) |
| 13 |
Пневмоцилиндр |
- |
| 14 |
Соленоидный клапан |
- |
| 15 |
Фильтр |
- |
| 16 |
Клин |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
|
Эскиз деталей и материалов задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду150 Ру10 односторонних, межфланцевых, WENZ, с пневмоприводом и индукционными датчиками LJ12A3-4-Z/EX 24В |
Технические параметры пневмоцилиндров SC
| Наименование |
Значение |
| Модель |
SC |
| Конструкция |
двойного действия |
| Рабочая среда |
сжатый воздух |
| Класс загрязненности |
6 по ГОСТ 17433-80 |
| Демпфирование |
регулируемое |
| Рабочий диапазон давления, бар |
1-9 |
| Диапазон рабочих температур, °С |
от -5 до +70 |
|
Габариты и размеры пневмоцилиндров SC
| Модель |
SC125x170 |
| A, мм |
140 |
| A1, мм |
155 |
| A2, мм |
85 |
| A3, мм |
60 |
| A4, мм |
130 |
| h3, мм |
15 |
| h4, мм |
15 |
| N-M |
4-М10 |
| n-d |
2-Ø10.2 |
| B, мм |
140 |
| B1, мм |
95±0.5 |
| B2, мм |
42±0.5 |
| C, мм |
40 |
| D, мм |
Ø125 |
| E |
30 |
| F, мм |
8.2±0.1 |
| S, мм |
170±1 |
| H, мм |
205 |
| H1, мм |
33±1 |
| H2, мм |
14±0.5 |
| H3, мм |
28.5±1 |
| d1, мм |
12.2 |
|
Эскиз габаритов и размеров пневмоцилиндров SC
|
Технические параметры индукционных датчиков LJ12A3-4-Z/EX 24В
| Наименование |
Значение |
| Конструкция |
цилиндрическая |
| Тип датчика |
индукционный |
| Ток, мА |
400 |
| Дистанция срабатывания, мм |
4 |
| Индикация срабатывания |
есть |
| Степень защиты, IP |
67 |
|
Индукционные датчики LJ12A3-4-Z/EX 24В
|
