Задвижка шиберная с уплотнением «металл-металл» предназначена для полного перекрытия или регулирования потока рабочей среды в магистральных и технологических трубопроводах, перемещающих вязкие, порошкообразные, загрязненные или агрессивные рабочие среды, в том числе при повышенных температурных режимах. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или резервуара. Сила движения штока пневмопривода, жестко связанного со штоком задвижки, передается на шток трубопроводной арматуры и позволяет перемещать шибер при открытии/закрытии.

Технические параметры задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду150 Ру10 WENZ

Характеристика	Значение
Температура рабочей среды t, °C	от –30 до +260
Рабочая среда	вода,пульпа,сточные воды,вязкие среды,порошковые и кристаллизованные среды,кислоты
Направление потока среды	одностороннее
Класс герметичности	B ГОСТ 9544-2015
Тип управления	пневмоцилиндр
Присоединение к трубопроводу	межфланцевое
Материал корпуса	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Материал шибера
	металл
Климатическое исполнение	У5; У5.1 по ГОСТ 15150-69
Сферы применения	системы водоочистки и канализации, инженерные сети (кроме систем питьевого водопровода)
Срок службы, лет	10
Средний ресурс, циклов закрытие/открытие	20 000 ÷ 50 000

Видео задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду150 Ру10 WENZ

Габариты и размеры задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду150 Ру10 WENZ

Модель	DN, мм	L, мм	D, мм	D1, мм	D2, мм	C, мм	H1, мм	T, мм	N-Th, шт – резьба	d, мм	n, шт	G, дюйм
Ду150	150	57	285	240	211	125	780	14	4-М20	23	6	1/2"

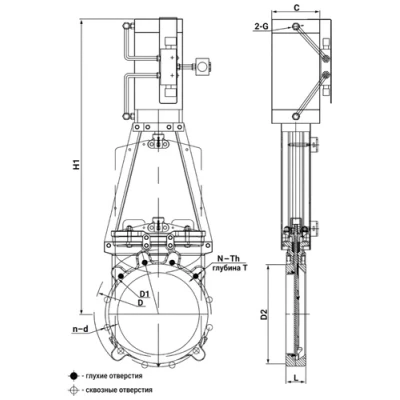

Эскиз габаритов задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду150 Ру10 WENZ

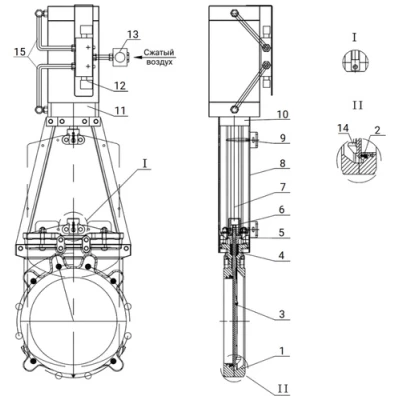

Материалы деталей задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду150 Ру10 WENZ

№	Наименование	Материал
1	Корпус	нержавеющая сталь AISI 304
2	Стальное кольцо	нержавеющая сталь AISI 304
3	Шибер	нержавеющая сталь AISI 304
4	Набивка	PTFE
5	Втулка	нержавеющая сталь AISI 304
6	Патрон	сталь WCB
7	Шток	сталь 45+Cr
8	Стойка	сталь Q235
9	Концевой выключатель*	в комплект не входят и заказываются отдельно
10	Головная часть стойки	чугун GGG40
11	Пневмоцилиндр	-
12	Соленоидный клапан*	в комплект не входят и заказываются отдельно
13	Фильтр*	в комплект не входят и заказываются отдельно
14	Клин	нержавеющая сталь AISI 304
15	Пневмотрубки*	в комплект не входят и заказываются отдельно

Материалы деталей задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду150 Ру10 WENZ

Основные параметры пневмоцилиндра SC

Характеристика	Значение
Тип действия	двойного действия
Рабочая среда	сжатый воздух
Класс загрязненности	6 по ГОСТ 17433-80
Тип крепления	FA FB CA CB LB YB
Рабочий диапазон давления, бар	1 - 9
Максимально допустимое давление, бар	13,5
Диапазон рабочих температур, °С	от -5 до +70

Основные параметры пневмораспределителей DN.ru 4V210-08 DC24V

Характеристика	Значение
Конструкция	золотникового типа
Испытательное давление (проверка прочности корпуса. Не для эксплуатации!), бар	15
Рабочее давление (рекомендуемый диапазон для нормальной работы), бар	1,5 ÷ 8
Вид пневмораспределителя	5/2 пятилинейный, двухпозиционный
Рабочая среда	очищенный воздух (тонкость очистки 40 мкм)
Эффективная площадь сечения, мм2	16 (Cv = 0,89)
Температура эксплуатации, °C	от -20 до +70
Максимальная частота срабатывания	8 циклов в секунду
Ручное дублирование	есть
Степень защиты	IP 65
Соединение с пневмоприводом	через пневматические шланги
Крепление к поверхности	через сквозные отверстия в корпусе
Материал корпуса	анодированный алюминий
Размеры выхлопных портов (сброс в атмосферу)	2 - G1/4”
Размер портов отвода воздуха (в пневмопривод)	2 - G1/8”
Размер порта подвода воздуха (в пневмораспределитель)	G1/8”
Время отклика, сек	0,05
Напряжение питания, В	24DC
Мощность катушки	4,8 Вт
Средний ресурс, циклов	10 000 000
Вес, кг	0,22

Изображение пневмораспределителей DN.RU 4V210-08 DC24V

Деталировка пневмораспределителей Dn.ru 4V210-08 DC24V

№	Наименование детали
1	Соединитель
2	Гайка катушки
3	Катушка
4	Сердечник
5	Неподвижная пластина
6	Поршень
7	Комплект для запуска
8	Корпус
9	Уплотнительное кольцо
10	Крышка корпуса
11	Фиксирующий винт
12	Пружина золотника
13	Прокладка нижнего кожуха
14	Уплотнительное кольцо золотника
15	Золотник
16	Уплотнительное кольцо поршня
17	Основная пружина
18	Ручной дублер

Эскиз деталировки пневмораспределителей Dn.ru 4V210-08 DC24V

Технические параметры блока подготовки воздуха DN.ru AFC2000

Характеристика	Значение
Рабочее давление, бар	8
Максимальное давление, бар	10
Регулируемый диапазон давления, бар	0,5 ÷ 9
Давление разрушения, бар	15
Подсоединение воздуха	1/4"
Рабочая температура, ⁰C	от -5 до +60
Размер фильтруемых частиц, мкм	40
Вязкость масла	ISO VG 32
Вес, кг	0.395

Изображение блока подготовки воздуха DN.ru AFC2000
