Задвижки шиберные DN.ru GVKR3232M-1W-Fb-S Ду50-250 Ру10 WENZ межфланцевые, с выдвижным шпинделем, корпус - нержавеющая сталь SS316, шибер - нержавеющая сталь SS316, уплотнение - METAL, управление - штурвал

Задвижка шиберная DN.ru GVKR3232M-1W-Fb-S Ду50 Ру10 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 316, уплотнение - металл, управление - штурвал, WENZ
Задвижка шиберная DN.ru GVKR3232M-1W-Fb-S Ду50 Ру10 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 316, уплотнение - металл, управление - штурвал, WENZ
Описание
Производитель: DN.ru, Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 50 мм
Строительная длина: 48 мм
Температура: 500 °C
Тип присоединения: межфланцевый
Класс материала корпуса: нержавеющая сталь
Управление: ручное/штурвал/маховик
Конструкция шпинделя: выдвижной
Уплотнение: Металл
Артикул: D040-08513
Доставим в город Москва:
В наличии:
48 295 $  ?
до 2024-12-04
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Задвижка шиберная DN.ru GVKR3232M-1W-Fb-S Ду80 Ру10 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 316, уплотнение - металл, управление - штурвал, WENZ
Задвижка шиберная DN.ru GVKR3232M-1W-Fb-S Ду80 Ру10 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 316, уплотнение - металл, управление - штурвал, WENZ
Описание
Производитель: DN.ru, Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 80 мм
Строительная длина: 51 мм
Температура: 500 °C
Тип присоединения: межфланцевый
Класс материала корпуса: нержавеющая сталь
Управление: ручное/штурвал/маховик
Конструкция шпинделя: выдвижной
Уплотнение: Металл
Артикул: D040-08514
Доставим в город Москва:
В наличии:
61 861 $  ?
до 2024-12-04
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Задвижка шиберная DN.ru GVKR3232M-1W-Fb-S Ду100 Ру10 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 316, уплотнение - металл, управление - штурвал, WENZ
Задвижка шиберная DN.ru GVKR3232M-1W-Fb-S Ду100 Ру10 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 316, уплотнение - металл, управление - штурвал, WENZ
Описание
Производитель: DN.ru, Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 100 мм
Строительная длина: 51 мм
Температура: 500 °C
Тип присоединения: межфланцевый
Класс материала корпуса: нержавеющая сталь
Управление: ручное/штурвал/маховик
Конструкция шпинделя: выдвижной
Уплотнение: Металл
Артикул: D040-07814
Доставим в город Москва:
В наличии:
72 356 $  ?
до 2024-12-04
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Задвижка шиберная DN.ru GVKR3232M-1W-Fb-S Ду200 Ру10 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 316, уплотнение - металл, управление - штурвал, WENZ
Задвижка шиберная DN.ru GVKR3232M-1W-Fb-S Ду200 Ру10 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 316, уплотнение - металл, управление - штурвал, WENZ
Описание
Производитель: DN.ru, Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 200 мм
Строительная длина: 70 мм
Температура: 500 °C
Тип присоединения: межфланцевый
Класс материала корпуса: нержавеющая сталь
Управление: ручное/штурвал/маховик
Конструкция шпинделя: выдвижной
Уплотнение: Металл
Артикул: D040-08515
Доставим в город Москва:
В наличии:
163 335 $  ?
до 2024-12-04
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Задвижка шиберная DN.ru GVKR3232M-1W-Fb-S Ду250 Ру10 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 316, уплотнение - металл, управление - штурвал, WENZ
Задвижка шиберная DN.ru GVKR3232M-1W-Fb-S Ду250 Ру10 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 316, уплотнение - металл, управление - штурвал, WENZ
Описание
Производитель: DN.ru, Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 250 мм
Строительная длина: 70 мм
Температура: 500 °C
Тип присоединения: межфланцевый
Класс материала корпуса: нержавеющая сталь
Управление: ручное/штурвал/маховик
Конструкция шпинделя: выдвижной
Уплотнение: Металл
Артикул: D040-07815
Доставим в город Москва:
В наличии:
229 032 $  ?
до 2024-12-04
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности.

Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.

Основные технические характеристики задвижек шиберных DN.ru GVKR3232M-1W-Fb-S Ду50-250 Ру10 управление - штурвал

Параметры Значения
Бренд DN.ru
Номинальный диаметр DN, мм 50-250
Номинальное давление PN, бар 10
Температура рабочей среды, °C от -60 до 500
Рабочая среда вода, кислоты, вязкие среды, сточные воды, порошковые и кристаллизованные среды, пульпа
Класс герметичности B
Тип управления ручной
Присоединение к трубопроводу межфланцевое
Материал нержавеющая сталь
Применение Системы водоочистки и канализации, Инженерные сети
Срок службы, лет 15
Страна производитель Китай
Задвижки шиберные DN.ru GVKR3232M-1W-Fb-S Ду50-250 Ру10 WENZ межфланцевые, с выдвижным шпинделем, корпус - нержавеющая сталь SS316, шибер - нержавеющая сталь SS316, уплотнение - METAL, управление - штурвал

Фото задвижек шиберных DN.ru GVKR3232M-1W-Fb-S Ду50-250 Ру10 управление - штурвал

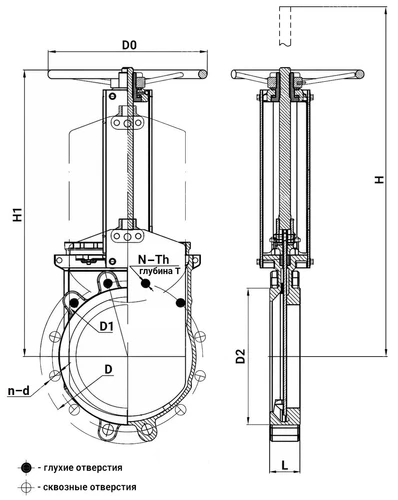

Габаритные и установочные размеры задвижек шиберных DN.ru GVKR3232M-1W-Fb-S Ду50-250 Ру10 управление - штурвал

Модель Размер в мм
DN L D D1 D2 D0 H1 T d O N-Th
Ду50 Ру10 50 48 165 125 99 180 260 12 18 4 0 4-М16
Ду80 Ру10 80 51 200 160 132 200 320 12 18 4 4 8-М16
Ду100 Ру10 100 51 220 180 156 240 385 12 18 4 4 8-М16
Ду200 Ру10 200 70 340 295 266 300 532 16 23 4 4 8-М20
Ду250 Ру10 250 70 395 350 319 320 670 16 23 6 6 12-М20
Задвижки шиберные DN.ru GVKR3232M-1W-Fb-S Ду50-250 Ру10 WENZ межфланцевые, с выдвижным шпинделем, корпус - нержавеющая сталь SS316, шибер - нержавеющая сталь SS316, уплотнение - METAL, управление - штурвал

Эскиз размеров задвижек шиберных DN.ru GVKR3232M-1W-Fb-S Ду50-250 Ру10 управление - штурвал

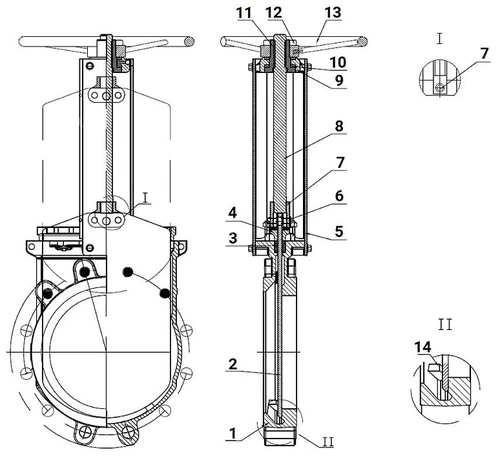

Материалы задвижек шиберных DN.ru GVKR3232M-1W-Fb-S Ду50-250 Ру10 управление - штурвал

Наименование детали Материал
1 Корпус нержавеющая сталь SS316
2 Шибер нержавеющая сталь SS316
3 Уплотнение направляющей PTFE
4 Набивка PTFE
5 Сальник нержавеющая сталь SS304
6 Стойка сталь Q235
7 Штифт сталь 45
8 Патрон сталь WCB
9 Шток нержавеющая сталь SS304
10 Верхний узел стойки чугун GGG40
11 Подшипник сталь GCr15
12 Гайка латунь
13 Крышка сталь Q235
14 Штурвал чугун GGG40
15 Клин нержавеющая сталь 316L
Задвижки шиберные DN.ru GVKR3232M-1W-Fb-S Ду50-250 Ру10 WENZ межфланцевые, с выдвижным шпинделем, корпус - нержавеющая сталь SS316, шибер - нержавеющая сталь SS316, уплотнение - METAL, управление - штурвал

Эскиз материалов задвижек шиберных DN.ru GVKR3232M-1W-Fb-S Ду50-250 Ру10 управление - штурвал
