Задвижки шиберные DN.ru GVKR3232E-1W-Fb-S Ду50-250 Ру10 WENZ межфланцевые, с выдвижным шпинделем, корпус - нержавеющая сталь SS316, шибер - нержавеющая сталь SS316, уплотнение - EPDM, управление - штурвал

Задвижка шиберная DN.ru GVKR3232E-1W-Fb-S Ду50 Ру10 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 316, уплотнение - EPDM, управление - штурвал, WENZ
Задвижка шиберная DN.ru GVKR3232E-1W-Fb-S Ду50 Ру10 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 316, уплотнение - EPDM, управление - штурвал, WENZ
Описание
Производитель: DN.ru, Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 50 мм
Строительная длина: 48 мм
Температура: 110 °C
Тип присоединения: межфланцевый
Класс материала корпуса: нержавеющая сталь
Управление: ручное/штурвал/маховик
Конструкция шпинделя: выдвижной
Уплотнение: EPDM
Артикул: D040-08508
Доставим в город Москва:
В наличии:
48 295 $  ?
до 2024-12-04
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Задвижка шиберная DN.ru GVKR3232E-1W-Fb-S Ду80 Ру10 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 316, уплотнение - EPDM, управление - штурвал, WENZ
Задвижка шиберная DN.ru GVKR3232E-1W-Fb-S Ду80 Ру10 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 316, уплотнение - EPDM, управление - штурвал, WENZ
Описание
Производитель: DN.ru, Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 80 мм
Строительная длина: 51 мм
Температура: 110 °C
Тип присоединения: межфланцевый
Класс материала корпуса: нержавеющая сталь
Управление: ручное/штурвал/маховик
Конструкция шпинделя: выдвижной
Уплотнение: EPDM
Артикул: D040-08509
Доставим в город Москва:
В наличии:
61 861 $  ?
до 2024-12-04
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Задвижка шиберная DN.ru GVKR3232E-1W-Fb-S Ду100 Ру10 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 316, уплотнение - EPDM, управление - штурвал, WENZ
Задвижка шиберная DN.ru GVKR3232E-1W-Fb-S Ду100 Ру10 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 316, уплотнение - EPDM, управление - штурвал, WENZ
Описание
Производитель: DN.ru, Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 100 мм
Строительная длина: 51 мм
Температура: 110 °C
Тип присоединения: межфланцевый
Класс материала корпуса: нержавеющая сталь
Управление: ручное/штурвал/маховик
Конструкция шпинделя: выдвижной
Уплотнение: EPDM
Артикул: D040-08510
Доставим в город Москва:
В наличии:
74 667 $  ?
до 2024-12-04
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Задвижка шиберная DN.ru GVKR3232E-1W-Fb-S Ду150 Ру10 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 316, уплотнение - EPDM, управление - штурвал, WENZ
Задвижка шиберная DN.ru GVKR3232E-1W-Fb-S Ду150 Ру10 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 316, уплотнение - EPDM, управление - штурвал, WENZ
Описание
Производитель: DN.ru, Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 150 мм
Строительная длина: 57 мм
Температура: 110 °C
Тип присоединения: межфланцевый
Класс материала корпуса: нержавеющая сталь
Управление: ручное/штурвал/маховик
Конструкция шпинделя: выдвижной
Уплотнение: EPDM
Артикул: D040-08511
Доставим в город Москва:
В наличии:
117 210 $  ?
до 2024-12-04
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Задвижка шиберная DN.ru GVKR3232E-1W-Fb-S Ду200 Ру10 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 316, уплотнение - EPDM, управление - штурвал, WENZ
Задвижка шиберная DN.ru GVKR3232E-1W-Fb-S Ду200 Ру10 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 316, уплотнение - EPDM, управление - штурвал, WENZ
Описание
Производитель: DN.ru, Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 200 мм
Строительная длина: 70 мм
Температура: 110 °C
Тип присоединения: межфланцевый
Класс материала корпуса: нержавеющая сталь
Управление: ручное/штурвал/маховик
Конструкция шпинделя: выдвижной
Уплотнение: EPDM
Артикул: D040-07243
Доставим в город Москва:
В наличии:
159 939 $  ?
до 2024-12-04
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Задвижка шиберная DN.ru GVKR3232E-1W-Fb-S Ду250 Ру10 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 316, уплотнение - EPDM, управление - штурвал, WENZ
Задвижка шиберная DN.ru GVKR3232E-1W-Fb-S Ду250 Ру10 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 316, уплотнение - EPDM, управление - штурвал, WENZ
Описание
Производитель: DN.ru, Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 250 мм
Строительная длина: 70 мм
Температура: 110 °C
Тип присоединения: межфланцевый
Класс материала корпуса: нержавеющая сталь
Управление: ручное/штурвал/маховик
Конструкция шпинделя: выдвижной
Уплотнение: EPDM
Артикул: D040-08512
Доставим в город Москва:
В наличии:
231 165 $  ?
до 2024-12-04
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности.

Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.

Основные технические характеристики задвижек шиберных DN.ru GVKR3232E-1W-Fb-S Ду50-250 Ру10 управление - штурвал

Параметры Значения
Бренд DN.ru
Номинальный диаметр DN, мм 50-250
Номинальное давление PN, бар 10
Температура рабочей среды, °C от -30 до 110
Рабочая среда вода, вода техническая
Класс герметичности A
Тип управления ручной
Присоединение к трубопроводу межфланцевое
Материал нержавеющая сталь
Применение Системы водоочистки и канализации, промышленность
Срок службы, лет 15
Страна производитель Китай
Задвижки шиберные DN.ru GVKR3232E-1W-Fb-S Ду50-250 Ру10 WENZ межфланцевые, с выдвижным шпинделем, корпус - нержавеющая сталь SS316, шибер - нержавеющая сталь SS316, уплотнение - EPDM, управление - штурвал

Фото задвижек шиберных DN.ru GVKR3232E-1W-Fb-S Ду50-250 Ру10 управление - штурвал

Габаритные и установочные размеры задвижек шиберных DN.ru GVKR3232E-1W-Fb-S Ду50-250 Ру10 управление - штурвал

Модель Размер в мм
DN L D D1 D2 D0 H1 T d O N-Th
Ду50 Ру10 50 48 165 125 99 180 292 12 18 2 2 4-М16
Ду80 Ру10 80 51 200 160 132 200 348 12 18 2 6 8-М16
Ду100 Ру10 100 51 220 180 156 240 395 12 18 2 6 8-М16
Ду150 Ру10 150 57 285 240 211 280 504 14 23 2 6 8-М20
Ду200 Ру10 200 70 340 295 266 300 617 18 23 2 6 8-М20
Ду250 Ру10 250 70 395 350 319 320 758 18 23 4 8 12-М20
Задвижки шиберные DN.ru GVKR3232E-1W-Fb-S Ду50-250 Ру10 WENZ межфланцевые, с выдвижным шпинделем, корпус - нержавеющая сталь SS316, шибер - нержавеющая сталь SS316, уплотнение - EPDM, управление - штурвал

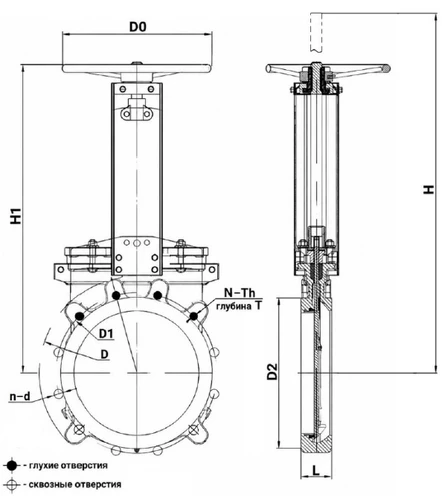

Эскиз размеров задвижек шиберных DN.ru GVKR3232E-1W-Fb-S Ду50-250 Ру10 управление - штурвал

Материалы задвижек шиберных DN.ru GVKR3232E-1W-Fb-S Ду50-250 Ру10 управление - штурвал

Наименование детали Материал
1 Корпус нержавеющая сталь SS316
2 Уплотнение EPDM
3 Кольцо нержавеющая сталь SS316
4 Шибер нержавеющая сталь SS316
5 Уплотнение направляющей PTFE
6 Набивка PTFE
7 Сальник нержавеющая сталь SS304
8 Патрон сталь WCB
9 Шток нержавеющая сталь SS304
10 Стойка сталь Q235
11 Штурвал чугун GGG40
12 Крышка сталь Q235
13 Клин нержавеющая сталь SS316
Задвижки шиберные DN.ru GVKR3232E-1W-Fb-S Ду50-250 Ру10 WENZ межфланцевые, с выдвижным шпинделем, корпус - нержавеющая сталь SS316, шибер - нержавеющая сталь SS316, уплотнение - EPDM, управление - штурвал

Эскиз материалов задвижек шиберных DN.ru GVKR3232E-1W-Fb-S Ду50-250 Ру10 управление - штурвал
