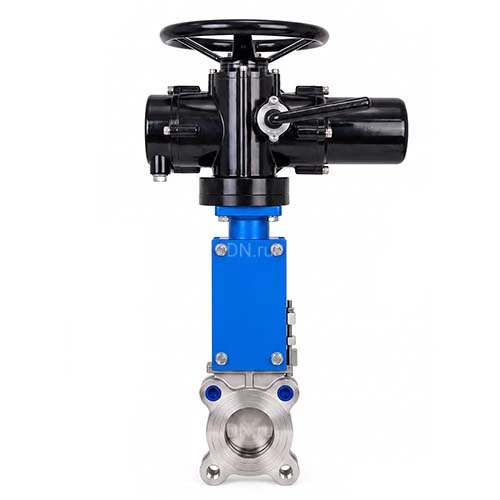

Задвижки шиберные DN.ru GVKR3232M-2W-Fb-ОСТ Ду50-300 Ру10-16 межфланцевые с ОСТ-фланцем тип А и круглым штоком, нержавеющая сталь 316, уплотнение - METAL, с электроприводом многооборотным DN.ru MT-N-EM-O2-220-У1 пятикулачковым купить в Москве и РФ

Задвижка шиберная DN.ru GVKRxxx-2W-Fb-ОСТ Ду50-150 Ру16 нержавеющая сталь, межфланцевая с ОСТ-фланцем и круглым штоком под электропривод предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности.

Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.

Основные технические характеристики задвижки шиберной DN.ru GVKR3232M-2W-Fb-ОСТ MT-N-M-O2-220VAC-У1 Ду50-300 Ру10-16:

Тип задвижки	Шиберная
Температура рабочей среды	от -20°С до + 200°С
Тип присоединения	межфланцевый
Материал корпуса	Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Материал запорного органа	Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Класс материала корпуса	нержавеющая сталь
Тип уплотнения	Металл
Страна производитель	Россия

Задвижки шиберные DN.ru GVKR3232M-2W-Fb-ОСТ Ду50-300 Ру10-16 межфланцевые с ОСТ-фланцем тип А и круглым штоком, нержавеющая сталь 316, уплотнение - METAL, с электроприводом многооборотным DN.ru MT-N-EM-O2-220-У1 пятикулачковым

Габаритно-установочные размеры задвижки шиберной DN.ru GVKR3232M-2W-Fb-ОСТ MT-N-M-O2-220VAC-У1 Ду50-300 Ру10-16:

Dn, мм	L, мм	D, мм	H, мм	L1, мм
50	46	95	250	411
65	48	118	310	411
80	51	127	305	411
100	51	128	342	411
125	51	184	432	411
150	57	212	478	411
200	70	266	520	411
250	70	319	650	411
300	76	370	745	470

Эскиз задвижки шиберной DN.ru GVKR3232M-2W-Fb-ОСТ MT-N-M-O2-220VAC-У1 Ду50-300 Ру10-16

Основные материалы деталей задвижки шиберной DN.ru GVKR3232M-2W-Fb-ОСТ:

№	Наименование детали	Материал
1	Корпус	нержавеющая сталь AISI/SS 316 (аналог 08Х17Н13М2)
2	Шибер	нержавеющая сталь AISI/SS 316 (аналог 08Х17Н13М2)
3-4	Болт-гайка	сталь А2-сталь А4
5	Уплотнение	PTFE+графит
6	Сальниковая набивка	сталь WCB (аналог сталь 25Л)
7-9	Болт-гайка	сталь А2-сталь А4
10	Шток	нержавеющая сталь AISI/SS 316
11	Стойка	сталь А3
12	Седловое уплотнение	METAL
13	Головная часть стойки	сталь WCB (аналог сталь 25Л)
14	Гайка	латунь
15	Штифт	сталь 45
16	Шплинт	нержавеющая сталь А3

Эскиз материалов задвижки шиберной DN.ru GVKR3232M-2W-Fb-ОСТ

Технические параметры электропривода DN.ru MT-N-M-O2-220VAC-У1:

Наименование	Значение
Тип двигателя	асинхронный
Класс защиты корпуса	IP67
Тип присоединения	ОСТ 26-07-763-73
Моментная муфта	Есть
Средний ресурс, циклов закрытие/открытие	5 000

Схема подключения электропривода DN.ru MT-N-M-O2-220VAC-У1

Таблица деталей электропривода DN.ru MT-N-M-O2-220VAC-У1:

№ п/п	Наименование
1	Корпус
2	Присоединительный фланец
3	Электродвигатель
4	Штурвал
5	Рычаг переключения ручного режима
6	Кабельные вводы
7	Крышка механизма управления
8	Окно указателя положения
9	Заглушка

Эскиз деталей электроопривода DN.ru MT-N-M-O2-220VAC-У1
