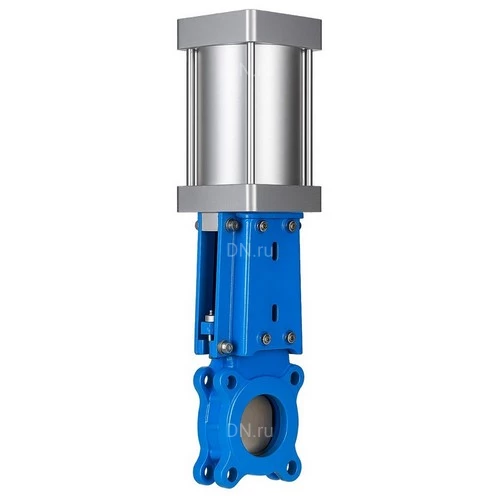

Задвижка шиберная DN.ru GVKR3131M-1W-Fb-2P Ду150 Ру10 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом, WENZ
Задвижка шиберная DN.ru GVKR3131M-1W-Fb-2P Ду150 Ру10 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом, WENZ
Артикул: D040-09390
Производитель: DN.ru, Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 150 мм
Строительная длина: 57 мм
Температура: 500 °C
Тип присоединения: межфланцевый
Класс материала корпуса: нержавеющая сталь
Управление: С пневмоприводом
Конструкция шпинделя: выдвижной
Уплотнение: металл
на 2025-11-16
128 376,75
  • $
  • €
Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или резервуара.

Технические характеристики задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду150 Ру10 односторонних, межфланцевых, с пневмоприводом, WENZ:

Наименование Значение
Давление номинальное PN, бар 10
Тип присоединения межфланцевый
Среда вода, вода техническая
Тип управления пневмопривод
Применение водоснабжение, теплоснабжение, промышленность
Тип задвижки Шиберная
Температура рабочей среды, °С от -60 до +500
Страна производитель Россия
Задвижки шиберные DN.ru GVKR3131M-1W-Fb-2P Ду150 Ру10 односторонние, межфланцевые, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом, WENZ

Задвижки шиберные DN.ru GVKR3131M-1W-Fb-2P Ду150 Ру10 односторонние, межфланцевые, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом, WENZ

Габариты и размеры задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду150 Ру10 односторонних, межфланцевых, с пневмоприводом, WENZ:

Модель DN, мм L, мм D, мм D1, мм D2, мм D0, мм H1, мм G, дюйм N-Th, мм T, мм Ød, мм ⬤ ⊕
Ду150 150 57 285 240 211 125 780 1/2 8-М20 14 23 2 6
Задвижки шиберные DN.ru GVKR3131M-1W-Fb-2P Ду150 Ру10 односторонние, межфланцевые, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом, WENZ

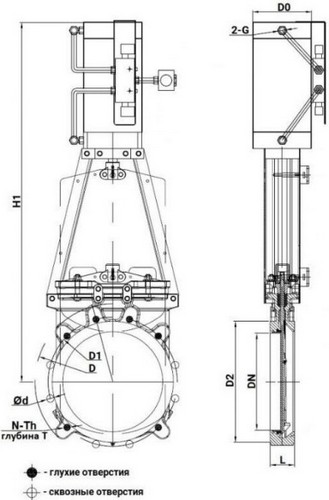

Эскиз габаритов и размеров задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду150 Ру10 односторонних, межфланцевых, с пневмоприводом, WENZ

Таблица деталей и материалов задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду150 Ру10 односторонних, межфланцевых, с пневмоприводом, WENZ:

№ Наименование детали Материал
1 Корпус нержавеющая сталь AISI 304 (аналог 08Х18Н10)
2 Подкладка EPDM
3 Стальное кольцо нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4 Шибер нержавеющая сталь AISI 304 (аналог 08Х18Н10)
5 Уплотнение направляющей PTFE
6 Набивка PTFE
7 Сальниковая набивка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
8 Патрон сталь WCB (аналог 25Л)
9 Шток сталь 45+Cr
10 Стойка сталь Q235 (аналог Cт3)
11 Переключатель -
12 Головная часть стойки чугун GGG40 (аналог ВЧ40)
13 Пневмоцилиндр -
14 Соленоидный клапан -
15 Фильтр -
16 Клин нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Задвижки шиберные DN.ru GVKR3131M-1W-Fb-2P Ду150 Ру10 односторонние, межфланцевые, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом, WENZ

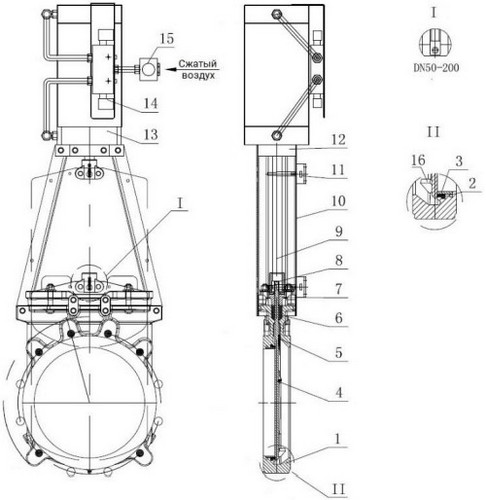

Эскиз деталей и материалов задвижек шиберных DN.ru GVKR3131M-1W-Fb-2P Ду150 Ру10 односторонних, межфланцевых, с пневмоприводом, WENZ

Технические параметры пневмоцилиндров SC

Наименование Значение
Модель SC
Конструкция двойного действия
Рабочая среда сжатый воздух
Класс загрязненности 6 по ГОСТ 17433-80
Демпфирование регулируемое
Рабочий диапазон давления, бар 1-9
Диапазон рабочих температур, °С от -5 до +70

Габариты и размеры пневмоцилиндров SC

Модель SC125x170
A, мм 140
A1, мм 155
A2, мм 85
A3, мм 60
A4, мм 130
h3, мм 15
h4, мм 15
N-M 4-М10
n-d 2-Ø10.2
B, мм 140
B1, мм 95±0.5
B2, мм 42±0.5
C, мм 40
D, мм Ø125
E 30
F, мм 8.2±0.1
S, мм 170±1
H, мм 205
H1, мм 33±1
H2, мм 14±0.5
H3, мм 28.5±1
d1, мм 12.2
Задвижки шиберные DN.ru GVKR3131M-1W-Fb-2P Ду150 Ру10 односторонние, межфланцевые, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом, WENZ

Эскиз габаритов и размеров пневмоцилиндров SC
