Задвижка шиберная DN.ru Ду150 Ру10 WENZ односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь CF8M/AISI 316, шибер - нержавеющая сталь 304, уплотнение - металл, управление - штурвал (GVKR3231M-1W-Fb-S)

Задвижка шиберная DN.ru Ду150 Ру10 WENZ односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь CF8M/AISI 316, шибер - нержавеющая сталь 304, уплотнение - металл, управление - штурвал (GVKR3231M-1W-Fb-S)
Артикул: D040-10615

О товаре

Артикул:
D040-10615
Бренд:
DN.ru
Страна производитель:
Россия
Тип задвижки:
Шиберная
Серия:
GVKR
Диаметр условный:
Ду150 мм
Ду25 мм
Ду32 мм
Ду40 мм
Ду50 мм
Ду65 мм
Ду80 мм
Ду100 мм
Ду125 мм
Ду200 мм
Ду250 мм
Ду300 мм
Ду350 мм
Ду400 мм
Ду450 мм
Ду500 мм
Ду600 мм
Ду700 мм
Ду800 мм
Ду900 мм
Ду1000 мм
Ду1200 мм
Давление условное:
10/16 бар
1.6 бар
10 бар
16 бар
2 бар
2.5 бар
3 бар
4 бар
5 бар
6 бар
7 бар
7/10 бар
8 бар
Строительная длина:
57 мм
Температура рабочей среды, max:
260 ℃
Тип присоединения:
межфланцевый
не указано
под склейку
Фланцевый
Класс материала корпуса:
нержавеющая сталь
Пластик
сталь
чугун
Конструкция шпинделя:
выдвижной
невыдвижной
Уплотнение:
Металл
Направление потока:
одностороннего действия
Тип управления:
ручной
не указано
голый шток
пневмопривод
Редуктор
ручной редуктор
электропривод
Все характеристики
на 2026-12-31
126 010,14
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар
Все размеры:
Ду150
126 010,14 ₽

Характеристики

Задвижка шиберная с уплотнением «металл-металл» предназначена для полного перекрытия или регулирования потока рабочей среды в магистральных и технологических трубопроводах, перемещающих вязкие, порошкообразные, загрязненные или агрессивные рабочие среды, в том числе при повышенных температурных режимах.

Технические параметры задвижки шиберной DN.ru GVKR3231M-1W-Fb-S Ду150 Ру10 WENZ

  • Диаметр - 150 мм
  • Диаметр в дюймах - 6″
  • Давление номинальное PN - 10/16 бар
  • Рабочее давление максимальное Pp - 10 бар
  • Материал корпуса - Нержавеющая сталь CF8M/AISI 316/12Х18Н12М3ТЛ
  • Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
  • Уплотнение - Металл
  • Тип присоединения - межфланцевый
  • Температура рабочей среды минимальная - от -30 °C
  • Температура рабочей среды максимальная - до 260 °C
  • Тип задвижки - Шиберная
  • Тип управления - ручной
  • Управление - ручное/штурвал/маховик
  • Направление потока - одностороннего действия
  • Конструкция шпинделя - выдвижной
  • Класс герметичности - B
  • Климатическое исполнение - УХЛ 3.1, 4, 4.1, 4.2, 5 по ГОСТ 15150-69
  • Строительная длина - 57 мм
  • Среда - вода, кислоты, вязкие среды, сточные воды, порошковые и кристаллизованные среды, пульпа
  • Применение - Химическая промышленность, Системы водоочистки и канализации, инженерные сети
  • Цвет - синий
  • Серия - GVKR
  • Бренд - DN.ru
  • Страна производитель - Россия
  • Срок службы - 10 лет
  • Гарантия - 12 мес.
  • Вес - 19 кг
Задвижка шиберная DN.ru Ду150 Ру10 WENZ односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь CF8M/AISI 316, шибер - нержавеющая сталь 304, уплотнение - металл, управление - штурвал (GVKR3231M-1W-Fb-S)

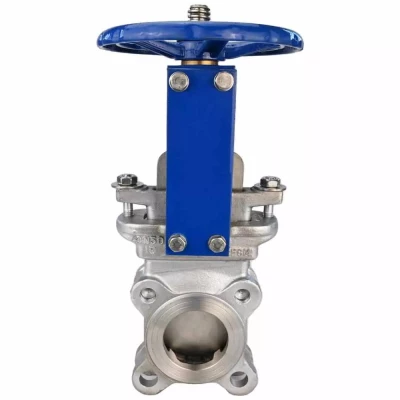

Изображение задвижки шиберной DN.ru GVKR3231M-1W-Fb-S Ду150 Ру10 WENZ

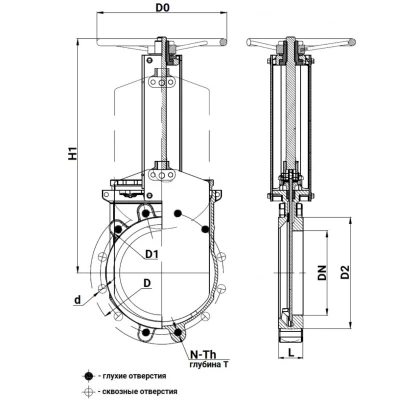

Габаритные и установочные размеры задвижки шиберной DN.ru GVKR3231M-1W-Fb-S Ду150 Ру10 WENZ

  • H - 610 мм
  • L - 57 мм
  • D - 285 мм
  • D1 - 240 мм
  • D2 - 211 мм
  • D0 - 280 мм
  • H1 - 450 мм
  • T - 14 мм
  • Ød - 23 мм
  • N-Th - 8-М20
  • n - 4 шт
Задвижка шиберная DN.ru Ду150 Ру10 WENZ односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь CF8M/AISI 316, шибер - нержавеющая сталь 304, уплотнение - металл, управление - штурвал (GVKR3231M-1W-Fb-S)

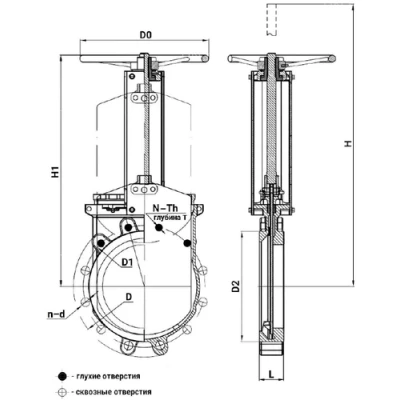

Эскиз габаритов задвижки шиберной DN.ru GVKR3231M-1W-Fb-S Ду150 Ру10 WENZ

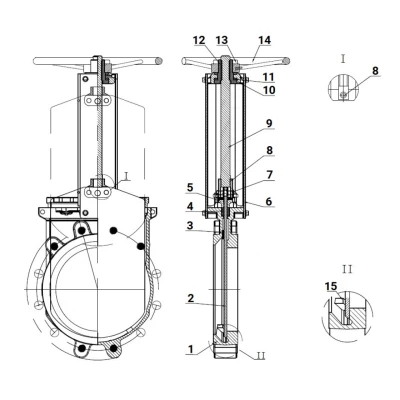

Материалы деталей задвижки шиберной DN.ru GVKR3231M-1W-Fb-S Ду150 Ру10 WENZ

№НаименованиеМатериал
1Корпуснержавеющая сталь CF8M/AISI 316 (аналог 12Х18Н12М3ТЛ)
2Шибернержавеющая сталь AISI 304 (аналог 08Х18Н10)
3НабивкаPTFE
4Прижимной фланец сальниканержавеющая сталь CF8/AISI 304 (аналог 12Х18Н9Л)
5Стойкасталь Q235 (аналог Cт3)
6Штифтсталь 45
7Патронсталь WCB (аналог 25Л)
8Шпиндельнержавеющая сталь AISI 304 (аналог 08Х18Н10)
9Верхний узел стойкичугун GGG40 (аналог ВЧ40)
10Подшипниксталь GCr15 (аналог ШХ15)
11Гайкалатунь
12Крышкасталь Q235 (аналог Cт3)
13Штурвалчугун GGG40 (аналог ВЧ40)
14Клиннержавеющая сталь CF3M/AISI 316L (аналог 12Х18Н12МЗТЛ)
-Болты/Гайкинержавеющая сталь A2-70 (аналог 08Х18Н10)
Задвижка шиберная DN.ru Ду150 Ру10 WENZ односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь CF8M/AISI 316, шибер - нержавеющая сталь 304, уплотнение - металл, управление - штурвал (GVKR3231M-1W-Fb-S)

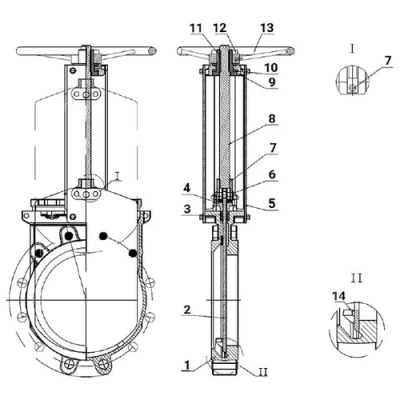

Материалы деталей задвижки шиберной DN.ru GVKR3231M-1W-Fb-S Ду150 Ру10 WENZ

Аналоги

График сравнения цен аналогичных задвижек*. При клике на точку графика получите развернутую информацию.

*Задвижки подобраны по следующим параметрам: Ду150, Ру10/16, тип задвижки - Шиберная, тип присоединения - межфланцевый, управление - ручное/штурвал/маховик, класс материала корпуса - нержавеющая сталь, уплотнение - Металл, конструкция шпинделя - выдвижной

162,000
129,600
97,200
64,800
32,400
0
DN.ru
GVKR3131M-1W-Fb-S-WENZ
DN.ru
GVKR3231M-1W-Fb-S-WENZ
DN.ru
GVKR3232M-1W-Fb-S-WENZ
DN.ru
GVKR3232M-1W-Fb-S
