Задвижка шиберная DN.ru GVKR3232M-1W-Fb-S Ду150 Ру10 WENZ односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 316, уплотнение - металл, управление - штурвал

Артикул: D040-10611

О товаре

Артикул:
D040-10611
Бренд:
DN.ru
Страна производитель:
Россия
Тип задвижки:
Шиберная
Серия:
GVKR
Таблица фигур:
не указано
Диаметр условный:
Ду150 мм
Ду50 мм
Ду65 мм
Ду80 мм
Ду100 мм
Ду125 мм
Ду200 мм
Ду250 мм
Ду300 мм
Ду350 мм
Ду400 мм
Ду450 мм
Ду500 мм
Ду600 мм
Ду700 мм
Ду800 мм
Ду900 мм
Ду1000 мм
Ду1200 мм
Давление условное:
10 бар
не указано
10/16 бар
16 бар
2 бар
2.5 бар
3 бар
4 бар
5 бар
6 бар
7 бар
7/10 бар
8 бар
Строительная длина:
57 мм
Температура рабочей среды, max:
500 ℃
Тип присоединения:
межфланцевый
не указано
Фланцевый
Класс материала корпуса:
нержавеющая сталь
сталь
чугун
Конструкция шпинделя:
выдвижной
не указано
невыдвижной
Клин:
не указано
необрезиненный
обрезиненный
однодисковый
Уплотнение:
Металл
Направление потока:
одностороннего действия
Тип управления:
ручной
Голый шток
пневмопривод
Редуктор
штурвал
электропривод
Наличие концевых выключателей:
не указано
есть
нет
Все характеристики
на 2026-12-31
122 996,13
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Задвижка шиберная DN.ru GVKR3232M-1W-Fb-S Ду150 Ру10 WENZ односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 316, уплотнение - металл, управление - штурвал предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном - регулировка.

Технические параметры задвижки шиберной DN.ru GVKR3232M-1W-Fb-S Ду150 Ру10 WENZ односторонней, межфланцевой

  • Диаметр - 150 мм
  • Диаметр в дюймах - 6″
  • Давление номинальное - 10 бар
  • Давление номинальное фланцев - 10/16 бар
  • Материал корпуса - нержавеющая сталь
  • Материал запорного органа - нержавеющая сталь
  • Уплотнение - Металл
  • Тип присоединения - межфланцевый
  • Температура рабочей среды минимальная - от -60 °C
  • Температура рабочей среды максимальная - до 500 °C
  • Тип задвижки - Шиберная
  • Тип запорного органа - Шиберный
  • Тип управления - ручной
  • Управление - ручное/штурвал/маховик
  • Направление потока - одностороннего действия
  • Конструкция шпинделя - выдвижной
  • Класс герметичности - B
  • Климатическое исполнение - УХЛ4
  • Строительная длина - 57 мм
  • Диаметр болтовых отверстий на одном фланце - 20 мм
  • Количество болтовых отверстий на одном фланце - 8 шт
  • Среда - вода, кислоты, вязкие среды, сточные воды, порошковые и кристаллизованные среды, пульпа
  • Применение - Системы водоочистки и канализации, инженерные сети
  • Цвет - синий
  • Серия - GVKR
  • Бренд - DN.ru
  • Страна производитель - Россия
  • Срок службы - 10 лет
  • Гарантия - 12 мес.
  • Вес - 19 кг

Видео задвижки шиберной DN.ru GVKR3232M-1W-Fb-S Ду150 Ру10 WENZ односторонней, межфланцевой

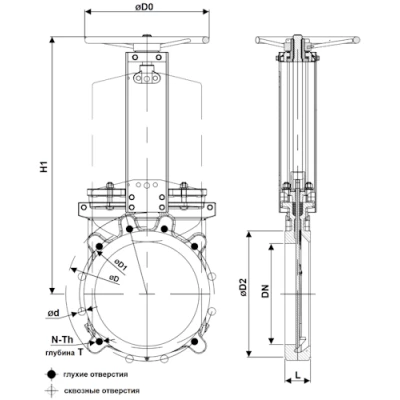

Габаритные и установочные размеры задвижки шиберной DN.ru GVKR3232M-1W-Fb-S Ду150 Ру10 WENZ односторонней, межфланцевой

  • DN - 150 мм
  • L - 57 мм
  • ØD - 285 мм
  • ØD1 - 240 мм
  • ØD2 - 211 мм
  • ØD0 - 280 мм
  • H1 - 504 мм
  • T - 14 мм
  • Ød - 23 мм
  • N-Th - 8-М20
  • ● - 2 шт
  • ⊕ - 6 шт
Задвижка шиберная DN.ru GVKR3232M-1W-Fb-S Ду150 Ру10 WENZ односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 316, уплотнение - металл, управление - штурвал

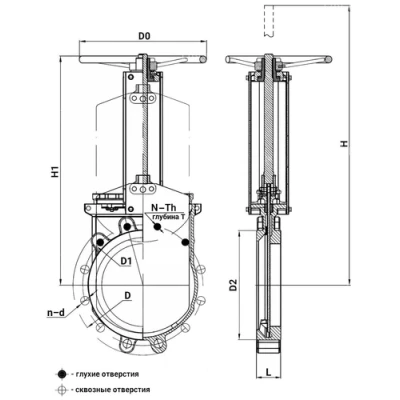

Эскиз габаритов задвижки шиберной DN.ru GVKR3232M-1W-Fb-S Ду150 Ру10 WENZ односторонней, межфланцевой

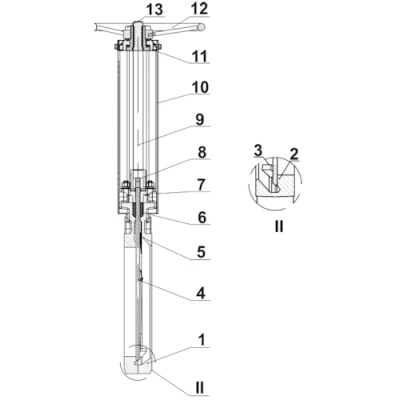

Материалы деталей задвижки шиберной DN.ru GVKR3232M-1W-Fb-S Ду150 Ру10 WENZ односторонней, межфланцевой

№НаименованиеМатериал
1Корпуснержавеющая сталь CF8M/AISI 316 (аналог 08Х17Н14М2)
2Седлонержавеющая сталь CF8M/AISI 316 (аналог 08Х17Н14М2)
3Клиннержавеющая сталь CF8M/AISI 316 (аналог 08Х17Н14М2)
4Шибернержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
5Направляющая прокладкаPTFE
6Сальниковая набивкаPTFE
7Втулка сальниканержавеющая сталь CF8/AISI 304 (аналог 08Х18Н10)
8Патронуглеродистая сталь WCB (аналог 25Л)
9Штокнержавеющая сталь AISI 304 (аналог 08Х18Н10)
10Стойкасталь Q235 (аналог Cт3)
11Верхний узел стойки-
12Штурвалчугун GGG40 (аналог ВЧ40)
13Колпачоксталь Q235 (аналог Cт3)
Задвижка шиберная DN.ru GVKR3232M-1W-Fb-S Ду150 Ру10 WENZ односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 316, уплотнение - металл, управление - штурвал

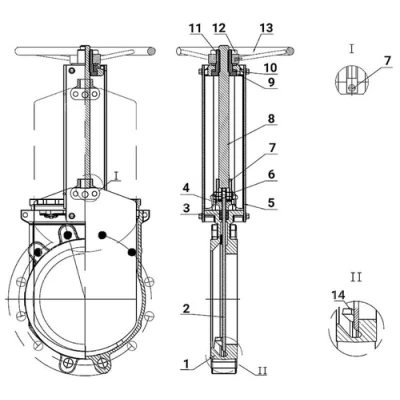

Материалы деталей задвижки шиберной DN.ru GVKR3232M-1W-Fb-S Ду150 Ру10 WENZ односторонней, межфланцевой
